실험실 진공로에 사용되는 발열체와 그 온도 범위는 무엇입니까? 고온 공정을 최적화하세요

실험실 진공로에서 발열체는 장치의 최고 온도와 응용 범위를 결정하는 핵심 구성 요소입니다. 가장 일반적인 발열체는 최고 온도(2200°C 이상)를 위한 흑연, 고순도 응용 분야를 위한 몰리브덴과 같은 내화 금속(~1700°C), 이붕화 몰리브덴(1700°C), 탄화규소(1400°C), 그리고 더 낮은 온도 공정을 위한 금속 저항선(1200°C)입니다.

발열체의 선택은 단순히 목표 온도에 도달하는 것 이상의 의미를 갖습니다. 이는로의 대기 호환성, 재료 오염 가능성, 궁극적으로 특정 과학적 또는 산업적 공정에 대한 적합성을 정의하는 중요한 결정입니다.

진공 환경에서 발열체의 역할

발열체의 임무는 간단해 보이지만, 고진공 환경에서의 기능은 고도로 전문화되어 있습니다. 이 원리를 이해하는 것이 발열체 유형 간의 차이점을 이해하는 열쇠입니다.

전기를 열로 변환

모든 일반적인 발열체는 줄열(Joule heating), 즉 저항 가열의 원리로 작동합니다. 전류가 발열체를 통과할 때, 발열체의 고유 저항이 전기 에너지를 열 에너지로 변환하여 뜨겁게 빛나게 만듭니다.

복사의 지배력

일반적인로에서는 열이 전도, 대류 및 복사를 통해 전달됩니다. 그러나 실험실로의 거의 완벽한 진공 상태에서는 대류가 제거됩니다. 열은 거의 전적으로 열 복사를 통해 뜨거운 발열체에서 차가운 가공물로 이동합니다. 이로 인해 발열체 설계와 배치가 균일한 온도를 달성하는 데 중요해집니다.

일반적인 발열체 분석

각 재료는 최대 온도, 대기 호환성 및 물리적 특성의 고유한 조합을 제공합니다.

흑연 (최대 2200°C, 일부 설계에서 3000°C까지 확장)

흑연은 첨단 세라믹 소결 또는 내화 금속 가공과 같은 최고 온도 응용 분야를 위한 주력 재료입니다. 견고하고 성능에 비해 비교적 저렴하며 우수한 열 안정성을 가지고 있습니다.

몰리브덴 (최대 ~1700°C)

몰리브덴(Mo)은 고온에서의 강도와 뛰어난 순도로 인해 높이 평가되는 내화 금속입니다. 흑연 발열체에서 발생하는 탄소 오염이 시료에 해로울 수 있는 공정에 이상적인 선택입니다.

이붕화 몰리브덴(MoSi₂) (최대 1700°C)

MoSi₂ 발열체는 고온에서 작동하는 능력으로 알려져 있습니다. 표면에 보호 실리카층이 형성되어 공기 중에서 가열되는로에서 매우 일반적이지만, 고성능으로 인해 진공 환경에서도 사용됩니다.

탄화규소(SiC) (최대 1400°C)

탄화규소는 중간 범위 온도 응용 분야를 위한 내구성이 뛰어나고 신뢰할 수 있는 발열체입니다. 기계적으로 강하고 흑연이나 몰리브덴의 극한 온도가 필요하지 않은 공정에 대해 긴 수명을 제공합니다.

금속 저항선 (최대 1200°C)

니켈-크롬(NiCr) 또는 철-크롬-알루미늄(FeCrAl) 합금은 저온 진공 응용 분야를 위해 와이어 또는 막대 형태로 사용됩니다. 이는 어닐링, 템퍼링 및 브레이징 공정을 위한 비용 효율적인 솔루션입니다.

중요한 상충 관계 이해

발열체의 선택은 서로 경쟁하는 요구 사항의 균형을 맞추는 과정입니다. 단 하나의 "최고" 재료는 없으며, 작업에 가장 적합한 재료만 있을 뿐입니다.

대기 호환성

이것은 아마도 진공로에서 가장 중요한 요소일 것입니다. 몰리브덴은 고온에서 산소에 노출되면 급격히 산화되므로, 고진공 또는 순수한 건조 수소 분위기에서만 사용됩니다. 흑연도 공기 중에서 연소되므로 진공 또는 불활성 가스에서만 사용됩니다.

재료 오염 위험

발열체는 최종 제품의 순도에 영향을 미칠 수 있습니다. 흑연 발열체는 미세한 탄소 입자를 방출하거나 탈가스될 수 있으며, 이는 반도체 또는 의료 등급 합금 연구에서 중요한 문제가 될 수 있습니다. 몰리브덴은 예외적으로 깨끗하여 고순도 작업에 더 나은 선택입니다.

내구성과 수명

발열체의 작동 수명은 열 주기(가열 및 냉각) 및 진공 또는 공정 가스의 순도에 의해 영향을 받습니다. 챔버로 누출되는 오염 물질은 몰리브덴과 같은 민감한 발열체의 수명을 급격히 단축시킬 수 있습니다.

물리적 설계 및 균일성

발열체는 가열 구역 주위에 방사형으로 배열된 막대 또는 벽과 도어의 패널 형태로 장착될 수 있습니다. 이러한 배치는 가능한 가장 균일한 온도장을 제공하도록 설계되어 전체 가공물이 동일한 양의 열을 받도록 보장합니다.

응용 분야에 맞는 올바른 선택

재료 가공 작업의 주요 목표에 따라 결정을 내리십시오.

초고온 가공(>1700°C)에 중점을 두는 경우: 공정 및 재료가 탄소가 풍부한 환경을 견딜 수 있다면 흑연이 표준 선택입니다.
고진공에서 고순도 가공( <1700°C)에 중점을 두는 경우: 몰리브덴은 진공에서의 청결도와 안정성 때문에 이상적인 발열체입니다.
일반적인 중간 범위 응용 분야(<1400°C)에 중점을 두는 경우: 탄화규소(SiC) 및 금속 저항선은 비용 효율적이고 매우 안정적인 솔루션을 제공합니다.

궁극적으로 올바른 발열체를 선택하는 것은 진공로가 작업에 필요한 정확하고 반복 가능하며 깨끗한 결과를 제공하도록 보장하는 기초 단계입니다.

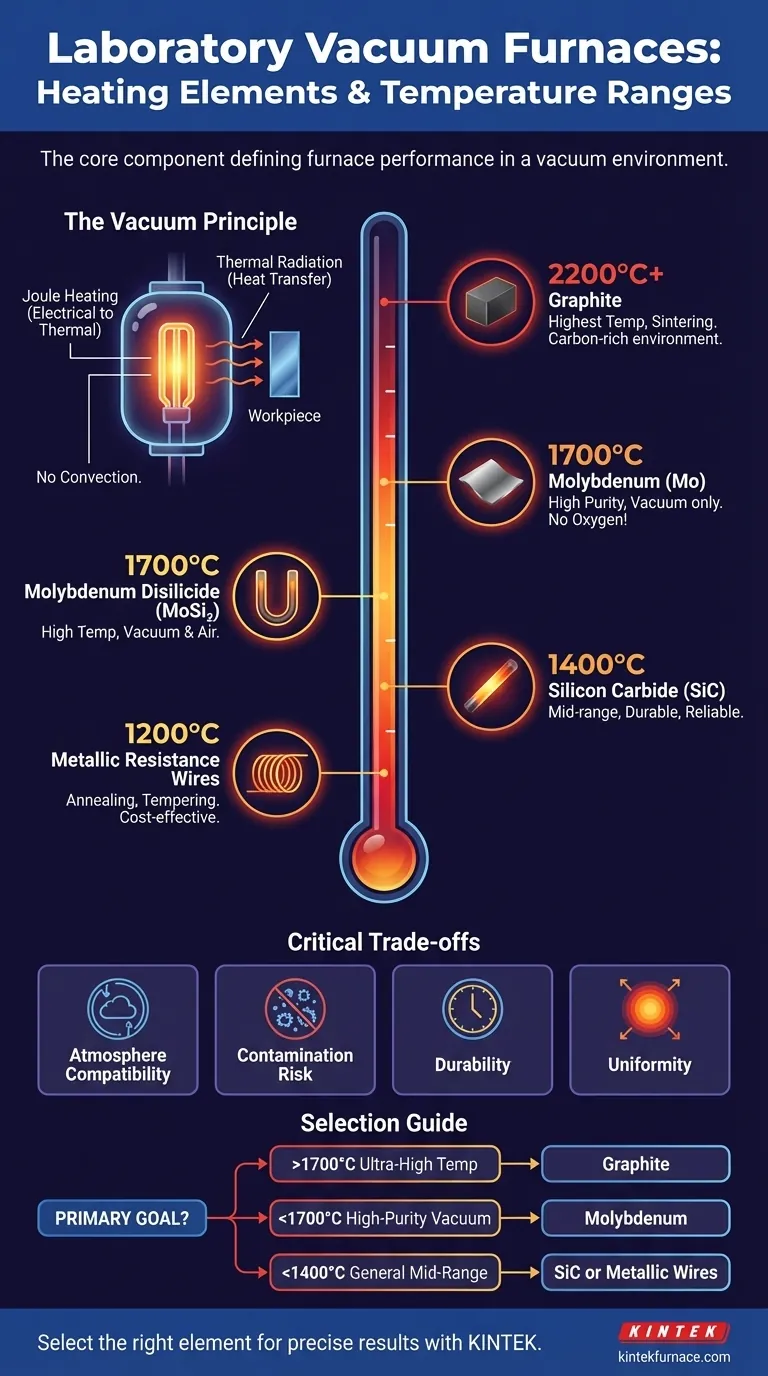

요약표:

발열체	최대 온도 범위	주요 응용 분야
흑연	최대 2200°C (3000°C까지 확장)	세라믹 소결, 내화 금속
몰리브덴	최대 ~1700°C	고순도 공정, 진공 환경
이붕화 몰리브덴	최대 1700°C	고온 응용 분야, 진공 및 공기
탄화규소	최대 1400°C	중간 범위 온도, 내구성 있는 공정
금속 저항선	최대 1200°C	어닐링, 템퍼링, 브레이징
