공기 또는 불활성 분위기에서, 일체형 실리콘 카바이드(SiC) 저항기는 최대 3100°F(1700°C)의로 가열로 제어 온도에서 작동할 수 있는 반면, 삼단형 설계는 2600°F(1425°C)로 제한됩니다. 이러한 한계는 임의적인 것이 아닙니다. 이는 저항기의 물리적 구조와 주변 환경과의 화학적 상호 작용에 의해 결정됩니다.
SiC 발열체의 최대 작동 온도는 물리적 구조('일체형' 대 '삼단형')와로 가열로 분위기의 화학적 반응성이라는 두 가지 요소에 의해 결정됩니다. 이러한 한계를 초과하거나 호환되지 않는 가스를 사용하면 급격한 열화 및 고장으로 이어질 수 있습니다.
저항기 유형별 온도 한계 이해
온도 정격의 근본적인 차이는 저항기 자체의 제조 및 설계에 달려 있습니다.
일체형 저항기: 고온 표준
'일체형' 저항기는 단일의 연속된 실리콘 카바이드 조각으로 형성된 단일체 소자입니다. 이 견고한 구조는 일반적인 기계적 및 열적 고장 지점인 접합부나 용접부를 제거합니다.
이러한 설계는 가능한 가장 높은 작동 온도를 허용합니다. 적절한 분위기에서 이러한 저항기는 3100°F(1700°C)의로 가열로 온도에 안정적으로 도달할 수 있습니다.
삼단형 저항기: 범용 작업마
'삼단형' 저항기는 중앙의 고온 영역이 두 개의 더 차가운 단자 끝에 용접된 구조입니다. 매우 효과적이지만, 이 섹션들 사이의 용접된 접합부는 단일체 설계에 비해 열적 및 기계적 약점을 도입합니다.
이러한 접합부가 더 낮은 온도 정격의 주된 이유입니다. 따라서 삼단형 소자는 최대 2600°F(1425°C)의로 가열로 온도에 제한됩니다.
로 분위기의 결정적인 역할
SiC 저항기가 견딜 수 있는 온도는 주변 가스와 직접적으로 연결되어 있습니다. 겉보기에 불활성인 가스도 극심한 온도에서는 매우 반응성이 높아져 소자에 손상을 줄 수 있습니다.
공기 및 불활성 가스(아르곤, 헬륨)
일체형 및 삼단형 저항기의 최대 온도 정격은 공기 또는 아르곤이나 헬륨과 같은 진정한 불활성 분위기에서의 작동을 위해 지정됩니다. 이러한 환경은 고온에서 실리콘 카바이드와 가장 반응성이 낮습니다.
질소 예외
질소는 아르곤의 비용 효율적인 대안으로 자주 사용되지만, SiC 소자의 작동 온도에서는 진정으로 불활성이 아닙니다. 질소 분위기에서 모든 SiC 저항기는 훨씬 낮은 온도인 2500°F(1370°C)로 제한됩니다.
질소에서의 표면 와트 부하
질소를 사용할 때는 저항기의 표면 와트 부하도 제곱인치당 최대 20~30와트로 제한해야 합니다. 이는 소자의 표면이 주변로 분위기보다 훨씬 뜨거워지는 것을 방지합니다.
상충 관계 및 고장 모드 이해
올바른 소자를 선택하려면 이러한 한계가 존재하는 이유와 한계를 초과했을 때 어떤 일이 발생하는지 이해해야 합니다.
화학 반응의 위험
질소 분위기에서 주요 고장 모드는 화학 반응입니다. 2500°F(1370°C) 이상의 온도에서 질소는 실리콘 카바이드 표면과 반응합니다.
이 반응은 얇은 층의 질화규소를 형성합니다.
열 절연 및 고장
이 질화규소 층은 열 절연체 역할을 합니다. 필요한 전력 출력을 유지하기 위해 저항기는 이 새로운 절연층을 통해 열을 밀어내기 위해 내부적으로 더 뜨거워져야 합니다.
이는 소자의 중심 온도가 통제 불능으로 상승하여 급격한 열화 및 조기 고장을 유발하는 폭주 효과로 이어집니다.
구조 대 성능
저항기 유형 간의 상충 관계는 분명합니다. 일체형 설계는 단일체 구조 덕분에 우수한 온도 성능을 제공합니다. 삼단형 설계는 더 낮은 온도에 제한되지만, 많은 표준로 응용 분야에서 종종 충분하고 더 경제적인 선택입니다.
응용 분야에 맞는 올바른 선택
프로세스 요구 사항이 올바른 저항기 및 작동 매개변수 선택을 결정할 것입니다.
- 공기 또는 아르곤에서 최대 온도에 중점을 둔다면: 일체형 SiC 저항기가 유일한 선택이며, 최대 3100°F(1700°C)로 정격입니다.
- 프로세스가 공기 또는 아르곤에서 2600°F 미만으로 작동하는 경우: 삼단형 저항기는 실행 가능하고 종종 더 비용 효율적인 선택입니다.
- 질소 분위기에서 작동해야 하는 경우: 2500°F(1370°C)로 엄격하게 제한되며 화학적 열화를 방지하기 위해 표면 와트 부하를 신중하게 관리해야 합니다.
이러한 환경 및 구조적 한계를 이해하는 것이 고온 시스템의 안전과 수명을 모두 보장하는 열쇠입니다.
요약표:
| 저항기 유형 | 공기/불활성에서의 최대 온도 (°F) | 공기/불활성에서의 최대 온도 (°C) | 질소에서의 최대 온도 (°F) | 질소에서의 최대 온도 (°C) | 주요 참고 사항 |
|---|---|---|---|---|---|
| 일체형 | 3100°F | 1700°C | 2500°F | 1370°C | 단일체 설계, 접합부 없음, 최고 온도 정격 |
| 삼단형 | 2600°F | 1425°C | 2500°F | 1370°C | 용접 접합부, 낮은 온도에서 경제적 |
KINTEK의 첨단로 솔루션으로 실험실의 고온 기능을 업그레이드하십시오! 뛰어난 R&D와 사내 제조를 활용하여 머플로, 튜브로, 회전로, 진공 및 분위기로, CVD/PECVD 시스템을 포함한 다양한 실험실에 안정적인 SiC 저항기 시스템을 제공합니다. 강력한 맞춤화 기능은 온도 제어에서 분위기 호환성에 이르기까지 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 저항기 한계에 발목 잡히지 마십시오. 지금 바로 문의하여 당사 솔루션이 효율성과 결과를 어떻게 향상시킬 수 있는지 논의하십시오!

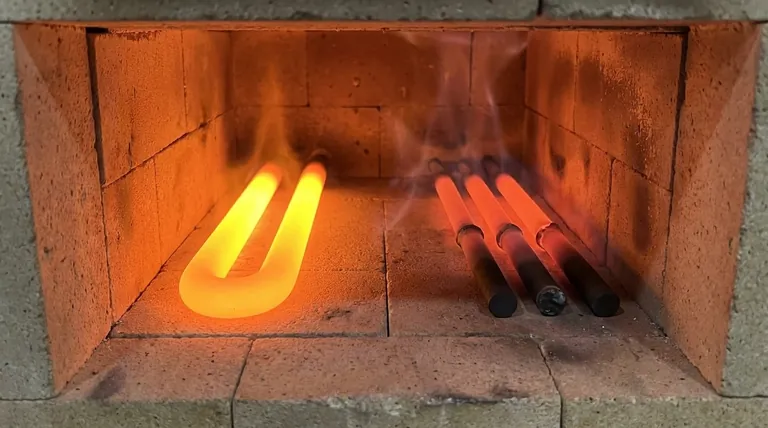

시각적 가이드
