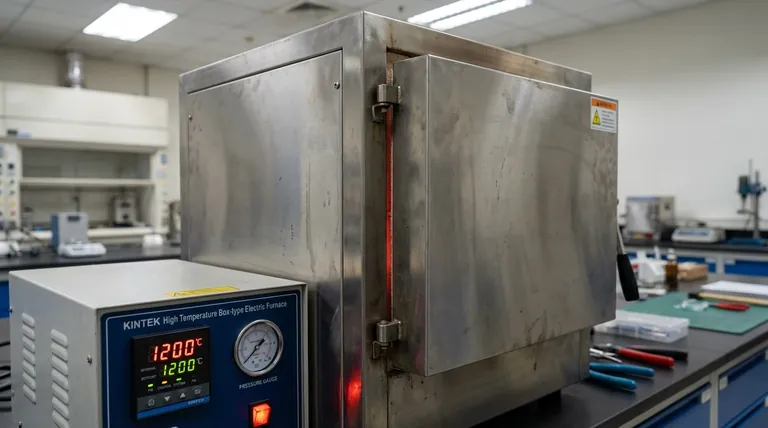

상자형 전기로의 온도는 어떻게 제어되나요? 실험실을 위한 정밀한 열 조절 마스터하기

본질적으로, 상자형 전기로의 온도는 폐루프 피드백 시스템에 의해 제어됩니다. 일반적으로 열전대인 온도 센서가 내부 온도를 지속적으로 측정합니다. 이 측정값은 디지털 컨트롤러로 전송되어 사용자가 설정한 온도(설정값)와 비교하고, 그 설정값을 높은 정밀도로 유지하기 위해 발열체에 전달되는 전력을 지능적으로 조절합니다.

핵심 원리는 단순히 가열하는 것이 아니라, 지속적이고 지능적인 조절입니다. 시스템은 현재 온도를 측정하고, 목표 온도와 비교하며, 모든 차이를 최소화하기 위해 가열 전력을 조절하는 끊임없는 루프에서 작동하여 안정성을 보장하고 온도 과열을 방지합니다.

제어 시스템의 구조

전기로가 안정적인 온도를 유지하는 방법을 진정으로 이해하려면, 센서, 컨트롤러, 발열체라는 세 가지 주요 구성 요소가 함께 작동하는 방식을 살펴봐야 합니다.

센서 (눈): 열전대

열전대는 가열 챔버 내부의 시스템 신경 말단입니다. 두 가지 다른 금속이 한쪽 끝에서 접합된 간단하면서도 견고한 센서입니다.

이 접합부는 온도에 따라 예측 가능하게 변하는 미세한 전압을 생성합니다. 컨트롤러는 이 전압을 읽어 전기로 내부의 조건을 실시간으로 정확하게 측정합니다.

컨트롤러 (두뇌): PID 장치

컨트롤러는 작업의 두뇌입니다. 최신 전기로는 거의 대부분 PID (비례-적분-미분) 컨트롤러를 사용합니다. 이것은 단순한 켜기/끄기 스위치가 아니라 정교한 알고리즘입니다.

컨트롤러는 열전대로부터 온도 데이터를 수신하고 "오류"—실제 온도와 사용자의 설정값 간의 차이—를 지속적으로 계산합니다. 그런 다음 PID 논리를 사용하여 정확히 얼마만큼의 전력을 가할지 결정합니다.

비례 (P): 현재 오류에 반응합니다. 큰 차이는 큰 전력 조절을 의미합니다.
적분 (I): 과거 오류를 수정하여, P-항만으로는 무시될 수 있는 작고 안정된 편차를 제거합니다.
미분 (D): 온도 변화율을 보고 미래 오류를 예측하여, 온도가 설정값에 접근할 때 과열을 방지합니다.

액추에이터 (손): 발열체 및 릴레이

컨트롤러의 결정은 발열체에 대한 전력 조절을 통해 실행됩니다.

이는 일반적으로 솔리드 스테이트 릴레이 (SSR)를 사용하여 수행됩니다. PID 컨트롤러는 SSR에 정밀한 신호를 보내고, SSR은 저항성 발열체로의 고전압 전기 흐름을 조절하여 열을 빠르게 켜고 끔으로써 평균 전력 수준을 달성합니다.

인터페이스 (콘솔): 터치스크린 또는 패널

이것은 사용자가 상호작용하는 구성 요소입니다. 디지털 제어 패널 또는 터치스크린을 통해 원하는 온도 설정값을 입력하고 가열 프로파일을 프로그래밍할 수 있습니다 (예: 800°C로 상승, 2시간 유지 후 냉각).

트레이드오프 및 주요 고려 사항 이해

효과적인 제어 시스템은 단순히 좋은 구성 요소 이상의 의미를 가집니다. 구성 요소가 전기로의 물리적 특성에 맞게 통합되고 조정되는 방식에 달려 있습니다.

센서 배치 위치의 중요성

열전대의 위치는 매우 중요합니다. 발열체나 문에 너무 가깝게 배치되면, 메인 챔버 전체의 온도를 정확하게 측정하지 못합니다. 고정밀 작업을 위해서는 균일성을 보장하기 위해 여러 개의 열전대를 사용할 수 있습니다.

PID 튜닝의 미묘함

PID 컨트롤러는 특정 전기로에 "튜닝"되어야 합니다. 이 과정은 전기로의 열량, 단열 및 가열 전력에 맞춰 P, I, D 값을 조정합니다. 제대로 튜닝되지 않은 시스템은 온도 진동 (헌팅) 또는 매우 느린 응답 시간을 초래할 수 있습니다.

열량의 역할

전기로의 물리적 구조—단열재 및 내부 구성 요소의 질량—는 온도 안정성에 크게 영향을 미칩니다. 열량이 높은 전기로는 더 느리게 가열되고 냉각되며, 이는 본질적으로 더 안정적이지만 빠른 설정값 변경에 덜 반응적일 수 있습니다.

목표에 맞는 올바른 선택

이상적인 온도 제어 구성은 정밀도, 속도 및 사용 편의성에 대한 애플리케이션의 요구 사항에 전적으로 달려 있습니다.

고정밀 공정 (예: 재료 과학, 반도체 어닐링)이 주요 초점인 경우: 잘 튜닝된 PID 컨트롤러를 갖춘 전기로가 필요하며, 열전대가 인증되었고 작업 부하에 최적으로 배치되었는지 확인해야 합니다.
효율성과 처리량 (예: 생산 열처리)이 주요 초점인 경우: 램프업 시간을 최소화하고 에너지와 시간을 낭비하는 과열을 방지하는 강력하고 반응성 있는 컨트롤러를 갖춘 시스템에 우선순위를 두세요.
일반적인 실험실 사용 및 신뢰성 (예: 회화, 건조)이 주요 초점인 경우: 현대적인 터치스크린 인터페이스와 사전 프로그래밍된 프로파일을 갖춘 표준 시스템이 성능과 사용 편의성의 최상의 균형을 제공할 것입니다.

이 제어 루프를 이해함으로써, 전기로를 단순한 뜨거운 상자에서 정밀하고 예측 가능한 기술 기기로 변모시킬 수 있습니다.

요약 표:

구성 요소	온도 제어에서의 역할	주요 특징
열전대	내부 온도 측정	온도에 비례하는 전압 생성, 정확성을 위해 배치
PID 컨트롤러	전력 비교 및 조절	오류를 최소화하기 위해 비례, 적분, 미분 논리 사용
발열체	신호에 따라 열 생성	정밀한 전력 변조를 위해 솔리드 스테이트 릴레이를 통해 제어
디지털 인터페이스	설정값을 위한 사용자 입력	가열 프로파일 프로그래밍 및 실시간 모니터링 허용
