고주파 유도 용접은 어떻게 작동하나요? 우수한 고체 상태 용접을 위한 물리학 마스터하기

고주파(HF) 유도 용접은 전자기 원리를 사용하여 접합될 재료 내부에 직접 강렬하고 국소화된 열을 발생시킵니다. 유도 코일은 고주파 자기장을 생성하며, 이는 금속 스트립의 가장자리를 따라 강력한 전류를 유도합니다. 이 전류는 가장자리를 녹는점 바로 아래의 단조 온도까지 빠르게 가열한 다음, 롤러로 압착하여 깨끗하고 강력한 고체 상태 용접부를 형성합니다.

핵심 원리는 금속을 녹이는 것이 아니라 가소 상태로 만드는 것입니다. 고주파 전류는 접합 모서리의 매우 얇은 층에 열을 집중시켜 불순물을 배출하는 연속적인 고속 공정에서 압력 하에 함께 단조될 수 있도록 합니다.

고주파 가열의 물리학

이 공정의 핵심에는 전자기 유도와 표피 효과라는 두 가지 근본적인 물리 원리가 함께 작용합니다. 이를 이해하는 것이 HF 용접의 효율성과 정밀도를 이해하는 열쇠입니다.

전자기 유도: 열의 원동력

전자기 유도는 도체 내의 변화하는 자기장이 전기 전류를 유도하는 과정입니다.

HF 용접에서 특수하게 설계된 유도 코일이 재료 주위에 배치됩니다. 이 코일을 통해 고주파 교류(AC)가 흐르면 강력하고 빠르게 변화하는 자기장이 생성됩니다.

이 자기장은 차례로 금속 자체, 특히 임피던스가 가장 낮은 경로, 즉 이음매 가장자리를 따라 상당한 전류가 흐르도록 유도합니다.

고주파의 결정적인 역할 (표피 효과)

"고주파" 측면은 이 공정을 매우 정밀하게 만드는 요소입니다. 고주파에서는 전기 전류가 도체를 통해 균일하게 흐르지 않고 외부 표면에 집중됩니다.

이 현상을 표피 효과(skin effect)라고 합니다. 이는 유도 전류를 접합하려는 이음매 가장자리를 따라 매우 얇은 층으로 강제합니다.

이는 필요한 정확한 위치에만 가열 에너지를 집중시켜 공정을 믿을 수 없을 만큼 빠르고 에너지 효율적으로 만들면서 열 영향부(HAZ)를 최소화합니다.

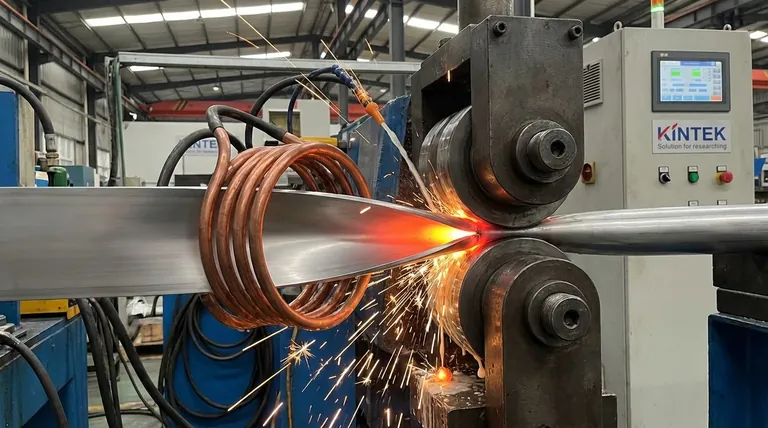

"V" 단조 영역 생성

성형된 금속(개방된 튜브와 같은)이 용접 지점을 향해 이동함에 따라 가장자리는 수렴하면서 "V"자 모양을 형성합니다.

유도 전류는 이 "V"의 한쪽 가장자리를 따라 내려갔다가 다른 쪽으로 다시 올라오면서 두 가장자리가 최종적으로 만나는 지점에 극도로 뜨거운 지점을 만듭니다. 이것이 단조 영역입니다.

열에서 고체 상태 용접까지

가열은 공정의 첫 번째 단계일 뿐입니다. 두 번째로 중요한 부분은 최종 결합을 만드는 기계적 단조입니다.

녹는점이 아닌 단조 온도 도달

HF 유도 용접의 중요한 차이점은 융합 용접이 아니라 고체 상태 단조 용접이라는 점입니다.

금속 가장자리는 부드럽고 가소 상태가 될 때까지 가열되지만 액체로 변하지는 않습니다. 이는 기공이나 취성과 같은 용융 및 재응고와 관련된 많은 문제를 방지합니다.

압력 롤러의 기능

가장자리가 최적의 단조 온도에 도달한 직후, 이들은 고압 압착 롤러 세트를 통과합니다.

이 롤러들은 뜨겁고 가소 상태인 가장자리를 엄청난 힘으로 물리적으로 압착합니다. 이 작용으로 두 표면이 단일의 균질한 구조로 단조됩니다.

자가 세척 용접

롤러의 압력은 두 가지 목적을 수행합니다. 금속을 단조할 뿐만 아니라 표면에 형성되었을 수 있는 산화물, 스케일 및 기타 불순물을 짜냅니다.

이 물질은 용접부의 내부와 외부에 작은 비드(또는 "플래시")로 배출되며, 이는 잘라낼 수 있습니다. 그 결과 매우 깨끗하고 순수한 용접선이 생성됩니다.

상충 관계 및 장점 이해하기

HF 유도 용접은 특정 응용 분야에서 지배적인 공정이지만, 그 강점에는 고유한 한계가 따릅니다.

장점: 탁월한 속도와 효율성

파이프 및 튜브 제조와 같은 연속적인 응용 분야에서 HF 용접은 분당 수백 미터에 달하는 속도로 비정상적으로 빠릅니다. 국소화된 가열은 전체 재료 부피를 가열해야 하는 공정에 비해 에너지 효율이 매우 높습니다.

장점: 우수한 용접 품질

용접의 고체 상태 특성과 압착 롤러의 자가 세척 작용이 결합되어 강하고 밀도가 높으며 결함이 없는 접합부를 생성합니다. 매우 좁은 열 영향부는 모재의 기계적 특성을 유지합니다.

한계: 기하학적 제약

HF 용접의 주요 한계는 기하학적 구조입니다. 이는 튜브, 파이프 및 구조용 빔과 같은 제품의 연속적인 종방향 이음매를 생산하는 데 거의 독점적으로 사용됩니다. 복잡한 접합부나 짧은 개별 용접에는 적합하지 않습니다.

한계: 설정 및 제어 복잡성

이 공정은 유도 코일, 재료 및 압착 롤러의 정밀한 정렬을 요구합니다. 일관되고 고품질의 용접을 보장하기 위해 전력, 주파수 및 라인 속도를 엄격하게 제어해야 하므로 정교한 제어 시스템과 숙련된 설정이 필요합니다.

목표에 맞는 올바른 선택

HF 유도 용접이 적절한 방법인지 여부를 결정하는 것은 전적으로 제조 목표에 달려 있습니다.

주요 초점이 튜브, 파이프 또는 프로파일의 대량 생산인 경우: HF 유도 용접은 비교할 수 없는 속도, 신뢰성 및 비용 효율성으로 인해 글로벌 산업 표준입니다.
주요 초점이 용접 순도 및 최소한의 재료 열화인 경우: 이 공정의 고체 상태 자가 세척 특성은 융합 기반 방법에 비해 상당한 품질 이점을 제공합니다.
주요 초점이 복잡하거나 비선형이거나 일회성 어셈블리 접합인 경우: 이 공정은 적합하지 않습니다. TIG, MIG 또는 레이저 용접과 같이 기하학적 유연성이 더 높은 방법을 고려해야 합니다.

고주파 물리학과 기계적 힘의 상호 작용을 마스터함으로써 HF 유도 용접은 현대의 고속 제조를 위한 강력한 솔루션을 제공합니다.

요약표:

주요 측면	HF 유도 용접에서의 작동 방식
핵심 원리	전자기 유도와 표피 효과를 사용하여 금속을 녹이지 않고 국소화된 열을 생성합니다.
열 발생	유도 코일의 고주파 AC 전류가 자기장을 생성하여 재료 가장자리를 따라 전류를 유도합니다.
용접 메커니즘	가열된 가소 상태의 가장자리가 압착 롤러의 높은 압력 하에 단조되어 고체 상태 결합을 형성합니다.
주요 장점	종방향 이음매에 이상적인 고속 연속 공정. 최소한의 열 영향부로 깨끗하고 강력한 용접부를 생성합니다.
주요 한계	기하학적 제약: 튜브 및 파이프와 같은 연속 제품에 가장 적합하며 복잡하거나 짧은 용접에는 적합하지 않습니다.
