고온 튜브 전기로는 어떻게 원하는 온도를 유지하나요? 실험실을 위한 정밀 제어를 확인해보세요

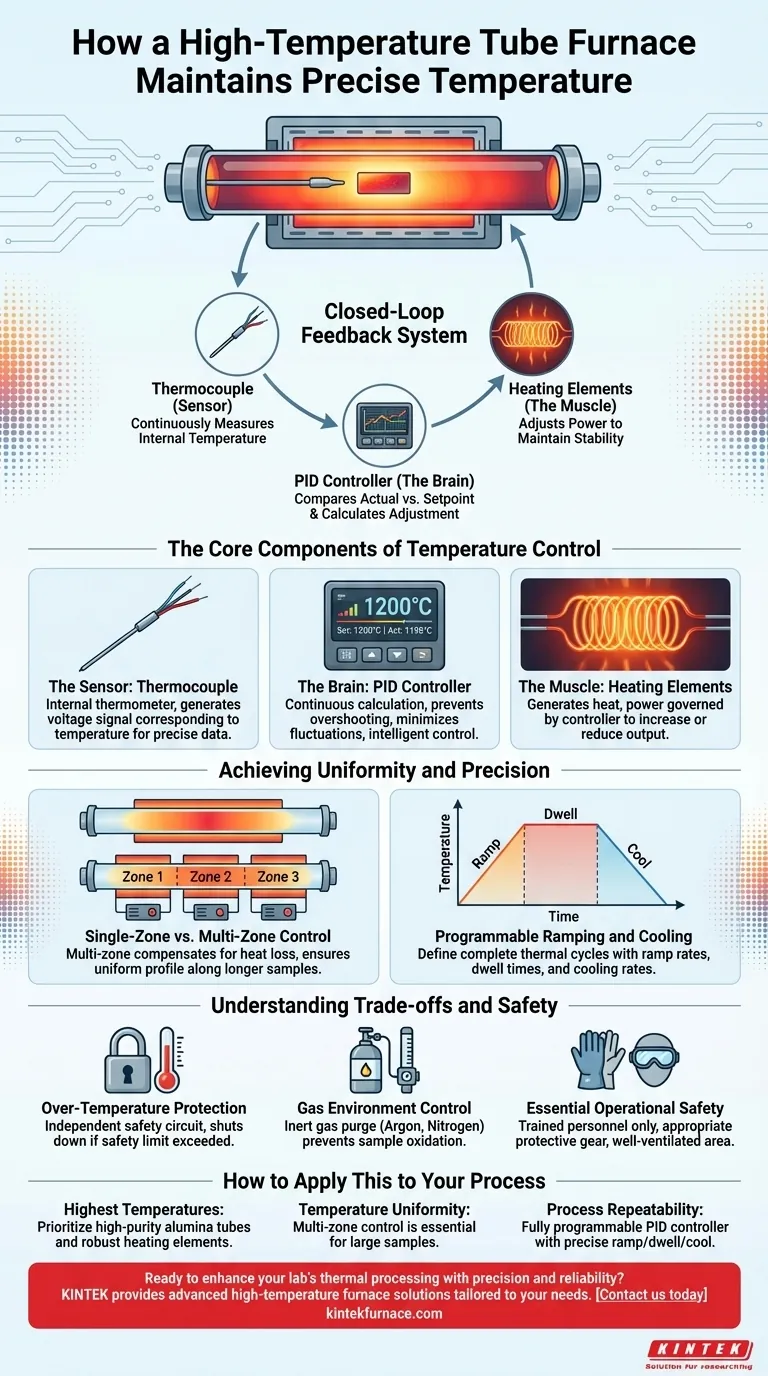

핵심적으로, 고온 튜브 전기로는 정교한 폐쇄 루프 피드백 시스템을 통해 설정된 온도를 유지합니다. 일반적으로 열전쌍인 센서는 내부 온도를 지속적으로 측정하여 이 데이터를 컨트롤러에 보냅니다. 그런 다음 이 컨트롤러는 실제 온도와 원하는 설정점을 비교하고 가열 요소로 보내지는 전력을 정밀하게 조정하여 차이를 제거합니다.

전기로는 단순히 뜨거워지는 것이 아니라 정밀한 열 상태를 달성하고 유지합니다. 이는 안정성과 균일성을 보장하기 위해 지능형 제어 시스템에 의해 관리되는 측정, 비교 및 조정의 지속적인 순환을 통해 이루어집니다.

온도 제어의 핵심 구성 요소

고온 튜브 전기로는 완전한 시스템으로 작동합니다. 각 주요 구성 요소의 역할을 이해하는 것이 정밀한 제어를 달성하는 방법을 이해하는 열쇠입니다.

센서: 열전쌍

열전쌍은 전기로의 내부 온도계 역할을 합니다. 공정 온도를 정확하게 측정하기 위해 전기로 챔버 내부에 배치됩니다.

이 센서는 감지하는 온도에 직접적으로 비례하는 미세한 전압 신호를 생성합니다. 고해상도 열전쌍은 더 정밀한 데이터를 제공하여 제어 시스템이 사소한 변동에도 반응할 수 있도록 합니다.

두뇌: PID 컨트롤러

열전쌍에서 오는 신호는 작동의 두뇌인 PID(비례-적분-미분) 컨트롤러로 공급됩니다.

컨트롤러는 지속적이고 빠른 계산을 수행합니다. 이는 열전쌍의 실제 온도를 사용자가 프로그래밍한 설정점과 비교하여 가열 요소가 간극을 메우는 데 필요한 전력을 정확히 결정합니다. 이 고급 제어는 목표 온도를 초과하는 것을 방지하고 변동을 최소화합니다.

힘: 가열 요소

가열 요소는 전기로 내부에서 실제로 열을 생성하는 구성 요소입니다. PID 컨트롤러의 출력 신호는 이들이 받는 전력량을 직접적으로 제어합니다.

컨트롤러가 온도가 너무 낮다고 감지하면 요소에 대한 전력을 증가시킵니다. 온도가 설정점에 가까워지면 전력을 줄여 안정적인 열 환경을 조성합니다.

균일성과 정밀도 달성

단일 지점을 올바른 온도로 유지하는 것은 과제의 일부일 뿐입니다. 고품질 전기로는 샘플 전체에 온도가 균일하고 시간이 지남에 따라 복잡한 열 프로파일을 따를 수 있도록 보장해야 합니다.

단일 영역 대 다중 영역 제어

단순한 전기로는 단일 가열 섹션, 즉 영역(zone)을 가질 수 있습니다. 이는 작은 샘플이나 튜브를 따라 약간의 온도 변화가 허용될 때 효과적입니다.

더 고급인 전기로는 다중 영역 제어(multi-zone control) 기능을 갖추고 있습니다. 전기로 튜브는 각각 고유한 열전쌍과 가열 요소 세트를 가진 여러 개의 별도로 가열 및 제어되는 영역으로 나뉩니다. 이를 통해 시스템은 튜브 끝단의 열 손실을 보상하여 훨씬 더 긴 길이 전체에 걸쳐 매우 균일한 온도 프로파일을 보장할 수 있습니다.

프로그래밍 가능한 승온 및 냉각

현대적인 컨트롤러는 완전히 프로그래밍 가능합니다. 이를 통해 사용자는 단순히 목표 온도뿐만 아니라 전체 열 주기를 정의할 수 있습니다.

승온 속도(ramp rate, 전기로가 얼마나 빨리 가열되는지), 유지 시간(특정 온도에서 얼마나 오래 유지하는지), 심지어 냉각 속도까지 제어할 수 있습니다. 이는 열충격에 민감하거나 특정 열처리가 필요한 공정에 매우 중요합니다.

전기로 튜브의 역할

튜브 자체는 전기로의 기능을 결정하는 중요한 구성 요소입니다. 원하는 온도에 따라 재료를 선택해야 합니다.

석영 튜브(quartz tube)는 약 1200°C까지의 온도에 적합합니다. 1700°C 이상의 고온에서는 우수한 내열성 때문에 고순도 알루미나 튜브(alumina tube)가 필요합니다.

상충 관계 및 안전 이해

이러한 전기로는 강력하지만 안전하고 효과적인 사용을 보장하기 위해 그 한계와 작동상의 위험을 이해해야 합니다.

과열 방지

중요한 안전 기능은 과열 방지(over-temperature protection)입니다. 이는 자체 센서가 있는 독립적인 안전 회로로, 미리 정해진 안전 한계를 초과하는 온도가 감지되면 전기로 작동을 중단시킵니다. 이는 주요 제어 시스템 오류 시 전기로, 실험실 및 샘플을 보호합니다.

가스 환경 제어

많은 공정에는 특정 분위기가 필요합니다. 튜브 전기로는 종종 가스 퍼지 기능(gas purge capabilities)을 포함하고 있어, 아르곤이나 질소와 같은 불활성 가스가 튜브를 통해 흐르도록 할 수 있습니다. 이는 고온에서 샘플의 산화를 방지합니다.

필수 작동 안전

안전한 작동은 타협할 수 없습니다. 훈련을 받은 직원만이 내열 장갑 및 보안경과 같은 적절한 보호 장비를 착용하고 전기로를 작동해야 합니다. 해당 구역은 환기가 잘 되어야 하며, 가열 시 습기나 유해 가스를 방출할 수 있는 재료는 엄격히 피해야 합니다.

귀하의 공정에 적용하는 방법

특정 애플리케이션에 따라 원하는 결과를 얻기 위해 가장 중요한 기능이 결정됩니다.

최고 온도 도달이 주된 목표인 경우: 극한의 열을 위해 설계된 고순도 알루미나 튜브와 강력한 가열 요소를 갖춘 전기로를 우선시하십시오.
큰 샘플에 걸친 온도 균일성이 주된 목표인 경우: 튜브를 따라 열 구배를 최소화하기 위해 다중 영역 제어 시스템이 필수적입니다.
공정 반복성과 복잡한 열처리가 주된 목표인 경우: 정밀한 승온, 유지 및 냉각 기능을 갖춘 완전히 프로그래밍 가능한 PID 컨트롤러가 가장 중요한 기능입니다.

이 제어 시스템을 이해하면 단순한 가열을 넘어 진정으로 정밀하고 반복 가능한 열처리를 달성할 수 있는 힘을 얻게 됩니다.

요약표:

구성 요소	온도 제어 역할
열전쌍	내부 온도를 측정하여 컨트롤러에 데이터 전송
PID 컨트롤러	실제 온도를 설정점과 비교하여 전력 조정
가열 요소	안정성을 유지하기 위해 컨트롤러 신호에 따라 열 생성
다중 영역 제어	더 큰 샘플을 위해 튜브를 따라 균일한 온도 보장
프로그래밍 가능한 기능	복잡한 열 주기를 위한 승온, 유지 및 냉각 허용
