전자 부품 제조에 박스형 저항로가 어떻게 사용되나요? 정밀한 열처리 공정에 필수적입니다.

전자 부품 제조에서 박스형 저항로는 다양한 핵심 열처리 공정에 필수적인 도구입니다. 이들은 산화 및 어닐링과 같은 기본적인 반도체 공정, 다층 세라믹 커패시터(MLCC)와 같은 고급 전자 세라믹 소결, 그리고 칩 패키징과 같은 최종 조립 공정에 사용됩니다.

현대 전자 제품의 신뢰성은 정밀한 열처리에 달려 있습니다. 박스형 저항로는 실리콘 웨이퍼의 절연층부터 고급 세라믹의 조밀한 구조에 이르기까지 특정 재료 특성을 생성하는 데 필요한 제어되고 균일한 고온 환경을 제공합니다.

핵심 기능: 정밀하고 균일한 열 제공

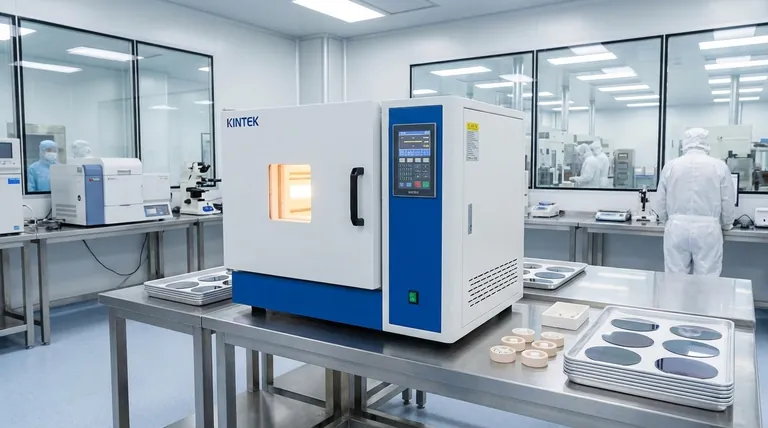

박스형 저항로는 기본적으로 저항 발열체를 사용하여 고온을 발생시키는 단열 챔버입니다. 전자 제조에서 그 가치는 이러한 열을 탁월한 제어력으로 전달하는 능력에서 비롯됩니다.

저항로 작동 방식

원리는 간단합니다. 저항선 또는 발열체를 통해 전류가 흐르면 열이 발생합니다. 이 열은 열 복사 및 대류를 통해 용광로 챔버 내부의 구성 요소로 전달되어 전체 작업 부하가 고르게 가열되도록 합니다.

온도 균일성이 필수적인 이유

전자 부품, 특히 대형 실리콘 웨이퍼 또는 커패시터 트레이의 경우 작은 온도 변화도 상당한 결함으로 이어질 수 있습니다. 높은 온도 균일성은 모든 구성 요소의 모든 부분이 정확히 동일한 열 순환을 겪도록 보장하여 일관되고 신뢰할 수 있는 재료 특성을 제공합니다.

프로그래밍 가능한 제어의 중요성

어닐링 또는 소결과 같은 제조 공정에는 특정 온도 프로파일이 필요합니다. 즉, 정밀한 가열 속도, 목표 온도 유지(침지), 제어된 냉각 등이 필요합니다. 이 용광로의 유연하고 프로그래밍 가능한 특성은 엔지니어가 이러한 복잡한 열 레시피를 완벽하게 실행할 수 있도록 합니다.

반도체 제조의 주요 응용 분야

반도체 제조의 전 공정 단계에서 이 용광로는 집적 회로의 기본 구조를 구축하는 데 사용됩니다.

절연층 생성: 열산화

고품질의 전기 절연층인 이산화규소(SiO₂)를 생성하기 위해 실리콘 웨이퍼는 800°C에서 1200°C 사이의 온도로 용광로에서 가열됩니다. 열산화라고 하는 이 공정은 트랜지스터 기능에 중요한 균일한 산화물 층을 성장시킵니다.

금속층 최적화: 금속화 어닐링

얇은 금속 필름(예: 알루미늄)이 웨이퍼에 증착된 후 내부 응력이 발생할 수 있습니다. 금속화 어닐링은 이러한 응력을 완화하고 필름의 구조적 무결성을 개선하며 금속 및 실리콘 층 사이의 전기 접촉 저항을 줄이는 저온 열처리입니다.

첨단 전자 세라믹 제조

많은 필수 수동 부품은 원하는 전자 및 물리적 특성을 얻기 위해 고온 처리가 필요한 세라믹 재료로 만들어집니다.

다층 세라믹 커패시터(MLCC) 구축

MLCC는 세라믹 유전체와 금속 전극 층을 쌓아 만듭니다. 이 "그린" 구조는 소결이라는 공정에서 용광로에서 가열되어 세라믹을 치밀화하고 층을 함께 융합하여 단일의 기능성 커패시터를 생성합니다.

압전 부품 생산

티탄산 지르콘산 납(PZT)과 같은 재료는 스트레스를 받으면 전압을 생성하는 압전 특성을 나타냅니다. 이러한 특수 세라믹의 합성 및 소결은 센서 및 액추에이터에서 기능에 필요한 정확한 결정 구조를 얻기 위해 박스형 용광로에서 수행됩니다.

장단점 및 한계 이해

다재다능하지만 표준 박스형 저항로는 모든 열처리 공정에 대한 해결책이 아닙니다. 그 한계를 이해하는 것이 적절한 적용에 중요합니다.

대기 문제: 공기 vs. 제어 대기

표준 박스형 용광로는 일반적인 공기 분위기에서 작동합니다. 쉽게 산화되는 재료 처리와 같이 산소에 민감한 공정의 경우 이는 상당한 한계입니다. 이러한 경우 진공 용광로 또는 제어 대기 용광로(질소 또는 아르곤과 같은 불활성 가스 사용)가 필요합니다.

배치 처리 vs. 연속 흐름

본질적으로 박스형 용광로는 배치 처리용으로 설계되었습니다. 구성 요소 배치를 로드하고 열 순환을 실행한 다음 언로드합니다. 이는 개발, 테스트 또는 중간 생산량에 이상적이지만 연속 또는 인라인 용광로에 의존하는 대량 제조에는 덜 효율적입니다.

순도 및 오염 위험

많은 응용 분야에서 탁월하지만 최고급 반도체 제조에는 미량의 오염도 방지하기 위해 특수 건설 재료 및 처리 시스템을 갖춘 용광로가 필요할 수 있습니다. 범용 박스형 용광로는 최첨단 클린룸의 엄격한 순도 요구 사항을 충족하지 못할 수 있습니다.

목표에 맞는 올바른 선택

올바른 열 장비 선택은 재료, 공정 및 생산 목표에 전적으로 달려 있습니다.

주요 초점이 산화 또는 어닐링과 같은 기본적인 반도체 공정인 경우: 탁월한 온도 균일성과 정밀하고 프로그래밍 가능한 제어를 갖춘 용광로는 필수적입니다.
주요 초점이 MLCC와 같은 전자 세라믹 생산인 경우: 특정 세라믹 재료에 필요한 높은 소결 온도를 달성하면서 균일성을 유지할 수 있는 용광로가 필요합니다.
주요 초점이 고순도 또는 산소에 민감한 공정인 경우: 표준 박스형 용광로를 넘어 특수 진공 또는 제어 대기 시스템을 찾아야 합니다.

궁극적으로 적절한 용광로를 선택하여 열 처리를 마스터하는 것은 신뢰할 수 있고 고성능 전자 부품을 제조하는 데 있어 기본적인 단계입니다.

요약표:

응용 분야	주요 공정	온도 범위	이점
반도체 제조	열산화	800°C - 1200°C	높은 균일도로 절연층 생성
반도체 제조	금속화 어닐링	저온	응력 감소 및 전기 접점 개선
전자 세라믹	소결 (예: MLCC)	고온	신뢰할 수 있는 부품 성능을 위한 세라믹 치밀화
전자 세라믹	압전 합성	재료에 따라 다름	센서에 필요한 정확한 결정 구조 달성
