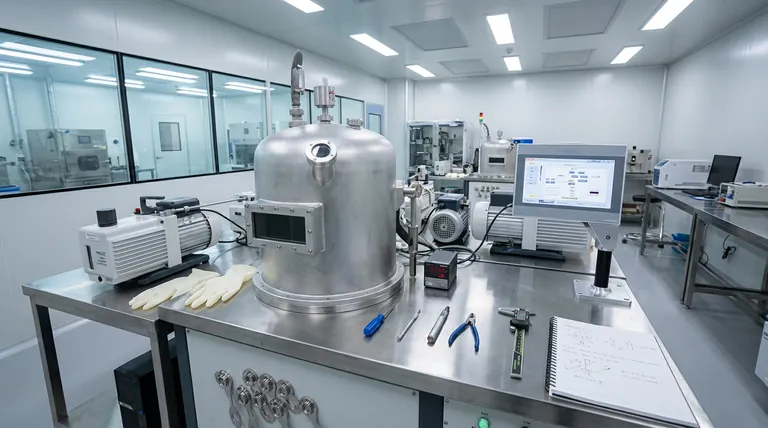

고진공 열 증착 코팅 장비는 실리콘 양자점 발광 다이오드(SiQD LED)의 섬세한 수직 구조를 구축하는 기초 도구 역할을 합니다. 주요 목적은 정공 주입층, 전자 수송층 및 금속 전극과 같은 중요한 다층 박막 구조를 나노미터 규모의 정밀도로 장치 기판에 증착하는 것입니다.
이 장비는 초저압 환경에서 작동하여 기능성 재료의 균일한 증착을 가능하게 하는 동시에 활성층의 산화를 엄격하게 방지합니다. 이는 효율적인 전하 주입과 장기적인 장치 안정성을 보장하는 데 필수적입니다.
장치 아키텍처 구축
전하 수송층 증착
SiQD LED의 성능은 전기 전하를 얼마나 효과적으로 이동시키는지에 달려 있습니다. 열 증착은 삼산화 몰리브덴(MoO3)과 같은 특정 정공 주입층과 전자 수송층을 증착하는 데 사용됩니다.
이러한 층은 정공과 전자가 양자점에 효율적으로 주입되도록 균일해야 하며, 이를 통해 재결합하여 빛을 방출할 수 있습니다.
금속 전극 형성
이 장비는 장치의 전기적 접점을 만드는 역할도 합니다. 일반적으로 LiF/Al(불화리튬/알루미늄), 은 또는 금으로 구성된 금속 전극을 증발 및 증착합니다.
이 금속들은 최종 전기 인터페이스를 구성하기 때문에, 아래의 더 부드러운 유기층 또는 양자점층에 손상을 방지하기 위해 증착을 제어해야 합니다.
진공 환경의 중요한 역할
산화 방지
"고진공"이라는 용어는 단순한 특징이 아니라 필수 사항입니다. SiQD LED에는 산소와 습기에 매우 민감한 층이 포함되어 있습니다.
초저압에서 작동하면 대기 중 오염 물질이 제거됩니다. 이는 코팅 공정 중 활성층의 산화를 방지하여 장치의 밝기와 수명이 저하되는 것을 막습니다.
정밀도 및 균일성
고진공 조건에서는 증발된 입자가 최소한의 산란으로 직선으로 이동합니다. 이를 통해 층 두께를 정밀하게 제어할 수 있습니다.
이 장비는 증착된 층과 아래의 수송층 간의 균일한 커버리지와 밀착을 보장합니다. 이러한 물리적 밀착은 전하 수집 효율을 극대화하고 전기 저항을 최소화하는 데 중요합니다.
제조 결과 최적화
속도 제어의 필요성
열 증착은 고품질의 박막을 생성하지만, 성공은 증착 속도를 엄격하게 관리하는 데 달려 있습니다.
속도가 너무 빠르면 박막이 고르지 않게 형성되거나 아래 표면이 손상될 수 있습니다. 속도가 너무 느리면 챔버 벽의 불순물이 박막에 포함될 수 있습니다.
압력 변동에 대한 민감성
이 공정은 진공 누출에 매우 민감합니다. 압력의 사소한 변동만으로도 챔버에 산소가 유입될 수 있습니다.
결과적으로, 이 장비는 최종 LED의 극성 조절 가능성과 기능적 무결성을 보장하는 데 필요한 깊은 진공을 유지하기 위해 강력한 펌핑 시스템을 필요로 합니다.
제조 결과 최적화
SiQD LED 제조 공정에서 최상의 성능을 달성하려면 다음 사항에 집중하십시오.
- 장기 안정성이 주요 초점이라면: 상부 전극 증착 중 활성층의 산화를 방지하기 위해 진공 품질을 우선시하십시오.
- 전하 주입 효율이 주요 초점이라면: 최적의 캐리어 수송을 촉진하기 위해 정공 주입층(예: MoO3)의 정확한 두께 제어를 보장하십시오.
고진공 환경을 숙달하는 것은 원자재에서 작동하는 고효율 발광 장치로 전환하는 데 가장 중요한 단계입니다.
요약표:
| 구성 요소/공정 | SiQD LED 제작에서의 목적 | 사용된 주요 재료 |
|---|---|---|
| 전하 수송층 | 발광을 위한 정공 및 전자 주입 촉진 | MoO3, 유기 수송 재료 |
| 금속 전극 | 전기적 접점 및 최종 인터페이스 생성 | LiF/Al, 은, 금 |
| 고진공 환경 | 산화 방지 및 재료 순도 보장 | 해당 없음 (공정 조건) |
| 속도 제어 | 박막 균일성 보장 및 층 손상 방지 | 해당 없음 (공정 매개변수) |
