벨 자(Bell Jar)로(爐)는 무엇을 위해 설계되었습니까? 민감한 부품을 위한 초고순도 처리를 달성합니다.

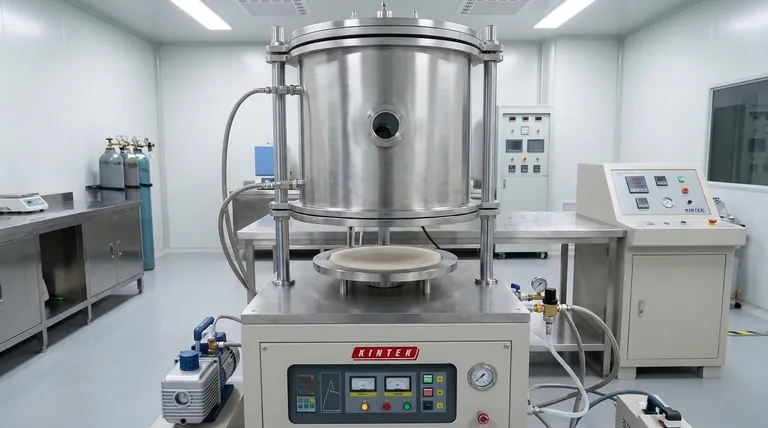

벨 자로(Bell Jar Furnace)는 매우 민감하고 섬세한 부품을 처리하기 위해 특별히 설계된 특수 열처리 시스템입니다. 그 핵심 목적은 엄격하게 제어되는 진공 또는 불활성 가스 분위기를 조성하여 공작물을 모든 형태의 오염으로부터 보호함으로써 우수한 표면 마감과 재료 순도를 달성하는 것입니다.

벨 자로의 진정한 가치는 가열 능력에 있는 것이 아니라 탁월한 분위기 제어 능력에 있습니다. 초고순도 처리 환경을 위해 대량 처리량을 희생하므로, 미세한 수준의 산화나 오염조차도 실패를 유발할 수 있는 응용 분야에서 필수적입니다.

벨 자로가 정밀도를 달성하는 방법

벨 자로의 고유한 설계가 특수 기능을 가능하게 합니다. 일반적인 박스형로와 달리, 그 구조는 공작물을 외부 환경으로부터 격리하기 위해 처음부터 구축되었습니다.

밀봉된 챔버 설계

이로(爐)는 주요 특징인 "벨(bell)"에서 이름이 유래되었습니다. 이 원통형 챔버가 부품 위로 내려와 부품은 고정된 화로 위에 놓입니다. 이를 통해 매우 단단한 밀봉이 형성됩니다.

이 설계는 고진공을 달성하거나 아르곤 또는 질소와 같은 특정 공정 가스의 순도를 유지하는 데 기본이 됩니다.

이중벽 구조

많은 벨 자 챔버는 이중벽으로 되어 있습니다. 벽 사이의 공간은 일반적으로 냉각을 위해 순환하는 물로 채워져 있습니다.

이 냉각은 부품 자체를 위한 것이 아니라 진공 밀폐 환경을 만드는 엘라스토머 씰(O-링)을 보호하기 위한 것입니다. 씰을 시원하게 유지함으로써, 이로(爐)는 매우 높은 내부 온도에서도 분위기 무결성을 유지할 수 있습니다.

섬세한 부품을 위한 수직 장입

"벨"은 수직으로 들어 올려져 작업자가 고정된 받침대에 부품을 조심스럽게 놓을 수 있게 합니다. 장입되면 벨이 내려가고 공정이 시작됩니다.

이 정적 장입 공정은 컨베이어식로에서 발생할 수 있는 기계적 충격, 진동 및 손상 가능성을 제거하여 부서지기 쉬운 조립품이나 정밀한 기하학적 특징을 가진 재료에 이상적입니다.

상충 관계 이해하기

정밀도 면에서 비할 데가 없지만, 벨 자로는 많은 일반적인 응용 분야에 부적합하게 만드는 뚜렷한 운영상의 상충 관계를 가진 전문 도구입니다.

배치 처리 대 연속 흐름

벨 자로는 본질적으로 배치 처리 시스템입니다. 다음 배치를 시작하기 전에 단일 배치를 장입, 밀봉, 처리, 냉각 및 하역해야 합니다.

이는 대량 생산에 사용되는 연속 벨트식로에 비해 처리량이 상당히 낮아집니다.

비용 및 복잡성

고품질 진공을 생성하고 유지하는 데 필요한 시스템—견고한 진공 펌프, 복잡한 씰, 정밀한 가스 유량 제어기 포함—은 이로(爐)에 상당한 비용과 복잡성을 더합니다.

씰 및 진공 시스템의 유지보수는 중요하며 단순한 대기압로보다 더 까다롭습니다.

부품 크기 제한

벨과 화로의 물리적 크기는 공작물의 치수를 엄격하게 제한합니다. 설계는 다양하지만, 대형 자동차 바닥식로나 박스형로에서 더 쉽게 처리되는 매우 크거나 불규칙한 모양의 부품에는 일반적으로 사용되지 않습니다.

귀사의 공정에 맞는 올바른 선택

벨 자로가 귀사에 적합한지 결정하려면 공정 우선순위를 평가해야 합니다.

주요 초점이 항공우주 등급의 브레이징 또는 의료용 임플란트 어닐링인 경우: 산화를 방지하고 깨끗한 표면을 보장하는 이로(爐)의 능력은 타협할 수 없으며 부품 신뢰성에 필수적입니다.
주요 초점이 일반 강철 부품의 대량 열처리인 경우: 더 비용 효율적인 연속 또는 대형 배치 대기압로가 더 나은 선택입니다.
주요 초점이 정밀한 전자 부품 또는 첨단 세라믹 처리인 경우: 부드러운 정적 장입과 정밀한 분위기 제어는 낮은 처리량을 정당화합니다.

궁극적으로 벨 자로를 선택하는 것은 다른 모든 요인보다 재료 순도와 표면 무결성을 우선시하는 전략적 결정입니다.

요약표:

특징	이점	이상적인 용도
밀봉된 챔버 설계	고진공 또는 불활성 가스 분위기를 가능하게 하여 오염 방지	항공우주 브레이징, 의료용 임플란트
이중벽 구조	냉각으로 씰 보호, 고온에서 무결성 유지	정밀 전자 부품
수직 장입	충격 및 진동 제거, 부서지기 쉬운 부품에 안전	첨단 세라믹, 민감한 조립품
배치 처리	각 부하에 대한 정밀한 제어를 보장하지만 처리량은 낮음	속도보다 고순도가 요구되는 응용 분야
