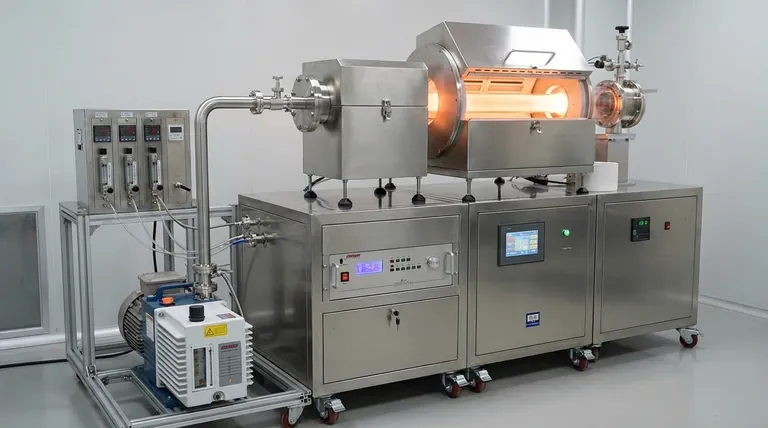

Pecvd 시스템의 시스템 사양은 무엇인가요? 정밀 박막 증착의 정점

플라즈마 강화 화학 기상 증착(PECVD) 시스템은 핵심 하위 시스템의 정밀한 기능으로 정의되는 복합 장비입니다. 주요 사양은 플라즈마 생성을 위한 전력 발생기, 반응을 수행하는 공정 챔버, 환경 제어를 위한 고성능 진공 시스템, 그리고 정교한 가스 공급 및 열 관리 시스템을 중심으로 합니다.

PECVD 시스템의 사양은 단순히 숫자의 목록이 아니라, 플라즈마 구동 화학 반응을 제어하기 위한 통합된 도구 세트를 나타냅니다. 전력, 진공, 가스 및 열 시스템이 어떻게 상호 작용하는지 이해하는 것이 증착된 박막의 특성을 제어하는 진정한 핵심입니다.

핵심 공정 챔버

챔버는 PECVD 시스템의 핵심으로, 증착 공정이 발생하는 곳입니다. 그 설계는 균일성, 처리량, 그리고 처리할 수 있는 재료의 종류에 직접적인 영향을 미칩니다.

기판 및 전극 구성

이 시스템은 최대 직경 460mm의 기판 또는 웨이퍼를 수용합니다.

가열식 상부 전극과 205mm의 전기 가열식 하부 전극을 특징으로 합니다. 다양한 기판 요구 사항에 맞춰 240mm 및 460mm의 선택적 전극 크기도 제공됩니다.

챔버 환경 제어

챔버 벽은 원치 않는 증착을 방지하고 공정 반복성을 보장하기 위해 안정적인 80°C로 가열됩니다. 챔버 본체에는 효율적인 배기를 위한 대형 160mm 펌핑 포트가 포함되어 있습니다.

전력 공급 및 플라즈마 생성

전력 공급 시스템은 비활성 가스를 반응성 플라즈마로 전환시키는 역할을 합니다. 주파수 및 전력 수준의 선택은 필름 특성을 결정하는 가장 중요한 요소 중 하나입니다.

무선 주파수(RF) 발생기

선택 가능한 30W 또는 300W의 전력 출력을 가진 RF 발생기는 고밀도 플라즈마를 생성하는 데 사용됩니다. 이는 증착 반응의 주요 동력입니다.

저주파수(LF) 발생기

600W의 솔리드 스테이트 저주파수(LF) 발생기도 포함되어 있으며, 50-460kHz 범위에서 작동합니다.

이중 주파수의 역할

RF 스위칭으로 알려진 RF 및 LF 전력을 전환하거나 혼합하는 기능은 중요한 특징입니다. 이는 증착된 필름의 내부 응력을 관리하고 조정하는 데 사용되는 이온 충격 에너지를 제어하는 독립적인 메커니즘을 제공합니다.

진공 시스템: 환경 조성

고품질 필름 증착을 위해서는 깨끗하고 제어된 저압 환경이 필수적입니다. 진공 시스템은 빠른 펌프다운 및 높은 진공 수준 유지를 위해 설계되었습니다.

펌핑 기능

고진공 시스템은 69,000rpm으로 작동하는 분자 펌프를 중심으로 구축됩니다. 이 펌프는 질소(N2)에 대해 60 L/s, 보호망 사용 시 N2에 대해 55 L/s의 배기 속도를 제공합니다.

N2에 대해 2x10^7, H2에 대해 3x10^3의 높은 압축비를 달성하여 매우 낮은 기저 압력을 보장합니다. 이 펌프는 20,000시간의 수명을 가진 세라믹 베어링을 사용합니다.

백킹 펌프 및 시스템 통합

160 L/min의 배기 속도를 가진 2단 로터리 베인 진공 펌프가 백킹 펌프 역할을 합니다. 전체 시스템은 TC75 분자 펌프 컨트롤러에 의해 관리됩니다.

시스템 성능 지표

시스템은 1.5-2분의 시작 시간과 15-25분의 정지 시간을 가집니다. 최대 허용 배압은 800 Pa를 처리하도록 설계되었습니다.

가스 및 전구체 공급

반응 가스 및 화학 전구체의 흐름을 정밀하게 제어하는 것은 원하는 필름 화학량론 및 특성을 달성하는 데 기본입니다.

질량 유량 제어기(MFC)

시스템은 4, 8 또는 12개의 가스 라인으로 구성될 수 있으며, 각 라인은 질량 유량 제어기(MFC)에 의해 독립적으로 조절됩니다. 이를 통해 다양한 공정 가스를 정밀하고 반복적으로 혼합할 수 있습니다.

전구체 옵션

이 시스템은 다양한 도펀트 및 액체 전구체 사용을 지원하여 증착할 수 있는 재료의 범위를 확장합니다.

주요 사양 및 그 장단점 이해

PECVD 시스템을 선택하거나 작동시키는 것은 상충되는 요인들의 균형을 맞추는 것을 포함합니다. 한 응용 분야에 이상적인 사양이 다른 응용 분야에서는 제한 사항이 될 수 있습니다.

전력 대 필름 특성

높은 RF 전력은 일반적으로 증착 속도를 증가시키지만, 필름 응력 증가 또는 잠재적인 기판 손상으로 이어질 수도 있습니다. LF 전력의 추가는 이러한 응력을 완화하는 도구를 제공하지만, 밀도와 같은 다른 필름 품질을 손상시키지 않으려면 신중한 조정이 필요합니다.

온도 대 처리량

높은 기판 온도(최대 400°C, 옵션으로 1200°C까지)는 종종 필름 품질, 밀도 및 접착력을 향상시킵니다. 그러나 이는 가열 및 냉각 주기가 길어져 처리량이 감소하는 대가를 치릅니다. 또한 사용할 수 있는 기판의 종류도 제한됩니다.

펌핑 속도 대 비용 및 복잡성

더 빠른 펌핑 속도는 더 빠른 사이클 시간과 더 낮은 기저 압력을 가능하게 하여 필름 순도를 향상시킵니다. 그러나 더 크고 강력한 펌프는 시스템의 비용, 설치 공간 및 유지 보수 요구 사항을 증가시킵니다.

시스템 사양과 증착 목표의 일치

귀하의 특정 응용 분야에 따라 어떤 사양을 우선시할지 결정해야 합니다.

주요 초점이 연구 개발(R&D)인 경우: 넓은 기판 온도 범위, 많은 MFC 가스 라인, 공정 조정을 위한 이중 주파수 RF/LF 발생기와 같은 유연성을 우선시하세요.
주요 초점이 높은 처리량의 생산인 경우: 대형 기판 처리(460mm), 빠른 펌프다운 및 벤트 시간, 현장 세척 및 종점 제어가 가능한 강력한 자동화와 같은 기능에 중점을 두세요.
주요 초점이 특정 재료 특성(예: 저응력 필름)인 경우: 전력 공급 시스템에 세심한 주의를 기울여 이중 주파수 기능과 증착 공정을 미세하게 제어하기 위한 파라미터 램핑 소프트웨어가 있는지 확인하세요.

궁극적으로 이러한 사양을 이해하면 특정 재료 과학 목표에 맞춘 정밀 기기로 PECVD 시스템을 선택하거나 작동시킬 수 있습니다.

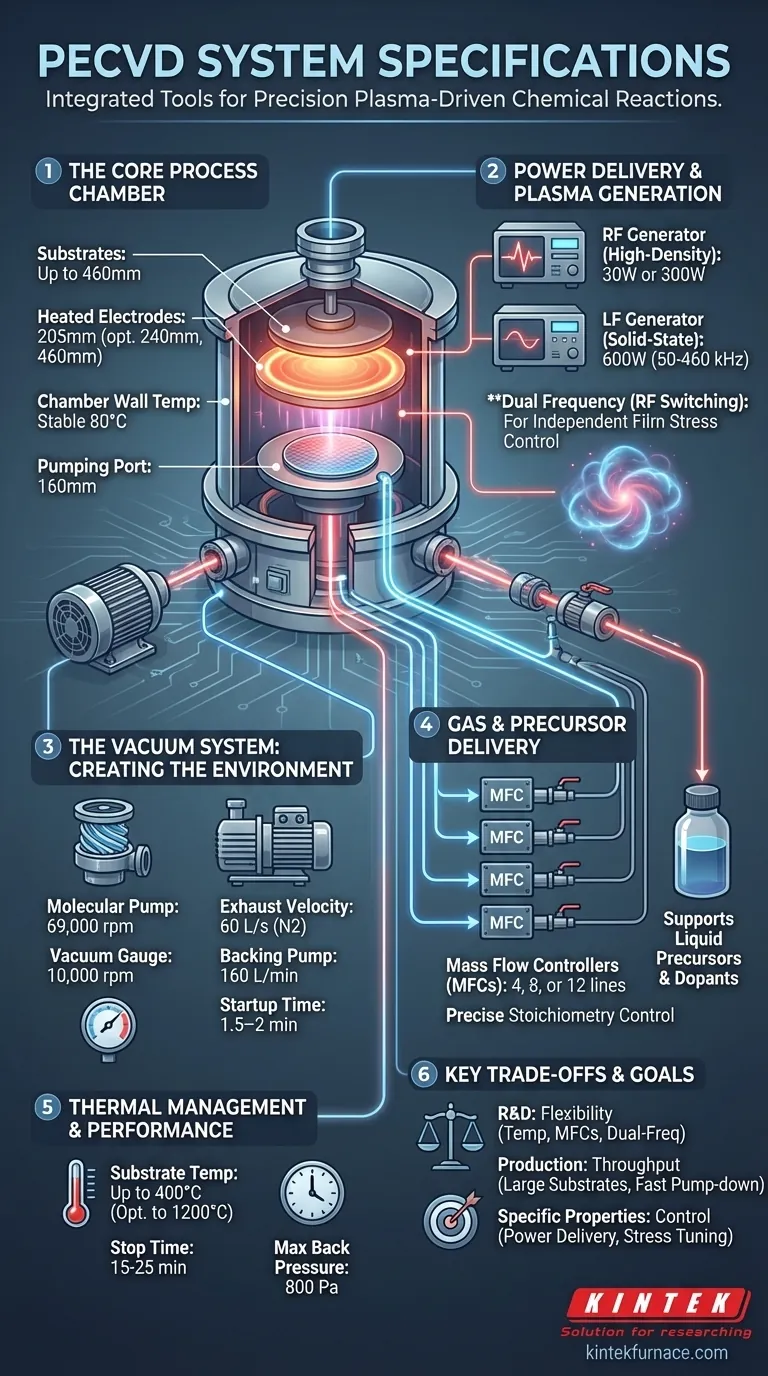

요약 표:

사양 카테고리	주요 세부 사항
공정 챔버	최대 460mm 기판, 가열 전극(205-460mm), 벽 온도 80°C, 160mm 펌핑 포트
전력 공급	RF: 30W/300W, LF: 600W (50-460 kHz), 응력 제어를 위한 이중 주파수 RF 스위칭
진공 시스템	분자 펌프 (69,000 rpm, 60 L/s N2), 백킹 펌프 (160 L/min), 기저 압력 < 1E-6 Torr, 펌프 수명 20,000시간
가스 공급	4-12 MFC 라인, 정밀한 화학량론을 위한 액체 전구체 지원
열 관리	기판 온도 최대 400°C (옵션으로 1200°C)
성능 지표	시작 시간 1.5-2분, 정지 시간 15-25분, 최대 배압 800 Pa
