산업 및 실험실 환경에서 표준 탄화규소(SiC) 발열체는 일반적으로 직경 0.5~3인치, 길이 1~10피트 범위입니다. 이러한 기성품 크기는 많은 응용 분야를 포괄하지만, 적절한 사양을 위한 시작점에 불과합니다. 정밀한 용광로 요구 사항을 충족하기 위해 맞춤형 크기와 모양도 일반적으로 생산됩니다.
올바른 발열체를 선택하는 것은 "표준 크기"를 찾는 것보다 용광로의 형상 및 전력 요구 사항과 일치하는 네 가지 중요한 치수(가열 길이, 단자 길이 및 각 직경)를 올바르게 지정하는 것이 더 중요합니다.
네 가지 중요한 치수 해부
SiC 발열체의 전체 크기는 서로 다른 기능을 수행하는 별개의 섹션들의 조합입니다. 이를 오해하면 비효율적인 가열, 장비 손상 또는 조기 발열체 고장으로 이어질 수 있습니다.
가열 길이 (L1) 및 고온 구역
가열 길이(L1)는 종종 고온 구역이라고 불리며, 실제로 목표 공정 열을 생성하는 발열체의 섹션입니다. 이 치수는 균일한 가열을 보장하기 위해 용광로 챔버의 너비 또는 높이와 직접 일치해야 합니다.
단자 길이 (L2) 및 냉각 끝단
단자 길이(L2)는 발열체의 각 끝에 있는 비가열 섹션입니다. 이 "냉각 끝단"은 용광로 단열재를 통과하여 전원 공급 장치에 연결됩니다. 단자 또는 주변 영역이 과열되지 않도록 용광로 벽 두께를 연결하기에 충분한 길이를 가져야 합니다.
가열 직경 (d) 및 전력 밀도
가열 섹션의 직경(d)은 발열체의 전력 밀도 및 전기 저항을 결정하는 핵심 요소입니다. 일반적으로 직경이 클수록 더 높은 전력 출력을 허용하지만, 전원 공급 장치의 기능과 일치해야 합니다.
단자 직경 (D) 및 전기 연결
단자의 직경(D)은 일반적으로 가열 직경보다 커서 냉각 끝단의 전기 저항을 낮게 유지합니다. 이 설계는 용광로 챔버 외부의 열 발생을 최소화하고 스트랩 및 클램프를 위한 견고한 물리적 연결 지점을 제공합니다.
탄화규소가 선택되는 이유
SiC의 고유한 특성을 이해하면 정밀한 치수 측정의 중요성이 명확해집니다. 이 발열체는 성능과 신뢰성이 가장 중요한 까다로운 응용 분야에 선택됩니다.
극한 온도 성능
탄화규소 발열체는 1625°C (2957°F)에 달하는 발열체 온도에 도달할 수 있습니다. 이를 통해 유리 용융, 세라믹 소성 및 금속 열처리와 같은 응용 분야에서 효과적으로 작동할 수 있습니다.
빠르고 균일한 가열
SiC는 높은 복사율(0.85)과 낮은 열팽창을 가지고 있어 빠르게 가열 및 냉각될 수 있으며, 매우 균일한 온도 분포를 제공합니다. 이는 일관된 제품 품질과 효율적인 에너지 사용으로 이어집니다.
물리적 및 화학적 견고성
9 MOH'S 이상의 경도와 높은 굽힘 강도를 가진 SiC 발열체는 물리적으로 내구성이 뛰어납니다. 또한 우수한 내화학성을 가지고 있어 까다로운 용광로 환경에서도 긴 수명을 제공합니다.
발열체 사양의 일반적인 함정
정확한 사양은 일반적인 작동 문제에 대한 최선의 방어책입니다. 한두 가지 치수에만 집중하고 다른 치수를 무시하는 것은 문제의 흔한 원인입니다.
용광로와 치수 불일치
잘못된 가열 길이(L1)로 발열체를 주문하면 용광로 내부에 고온 또는 저온 지점이 발생합니다. 마찬가지로, 잘못된 단자 길이(L2)는 용광로 케이싱이 과열되거나 불량한 전기 연결을 초래할 수 있습니다.
표준 크기가 맞을 것이라고 가정
표준 범위가 존재하지만, 대부분의 산업용 용광로는 고유한 치수를 가지고 있습니다. 표준 크기가 직접적인 대체품이라고 가정하기보다는 항상 기존 발열체 또는 용광로 챔버를 정확하게 측정하십시오. 맞춤형 제작은 업계의 일반적인 부분입니다.
연결 하드웨어 간과
전기 연결은 흔한 고장 지점입니다. 발열체 단자를 전원 공급 장치에 연결하는 데 사용되는 스트랩 및 클램프는 안전하고 낮은 저항의 연결을 보장하기 위해 단자 직경(D)과 정확히 일치하도록 지정해야 합니다.
올바른 발열체 지정 방법
특정 응용 분야에 최적의 성능과 수명을 제공하는 발열체를 선택하려면 다음 지침을 사용하십시오.
- 기존 용광로 개조에 주로 초점을 맞춘 경우: 주문하기 전에 기존 발열체 또는 용광로 자체에서 네 가지 주요 치수(L1, L2, d, D)를 꼼꼼하게 측정하십시오.
- 새로운 시스템 설계에 주로 초점을 맞춘 경우: 필요한 고온 구역 크기와 전력 요구 사항을 먼저 결정하십시오. 이는 필요한 발열체 구성 및 치수를 결정할 것입니다.
- 조기 고장 문제 해결에 주로 초점을 맞춘 경우: 발열체의 작동 온도, 전력 부하 및 용광로 환경을 재평가하고, 물리적 치수가 설치에 올바른지 확인하십시오.
궁극적으로, 완전하고 정확한 사양을 제공하는 것이 신뢰할 수 있는 고온 공정 가열을 달성하기 위한 가장 중요한 단계입니다.
요약표:
| 치수 | 설명 | 일반적인 범위 |
|---|---|---|
| 가열 길이 (L1) | 공정 열을 생성하며, 용광로 챔버에 해당 | 1 ~ 10피트 |
| 단자 길이 (L2) | 전원 연결을 위한 비가열 냉각 끝단 | 용광로 벽 두께에 따라 다름 |
| 가열 직경 (d) | 전력 밀도 및 저항 결정 | 0.5 ~ 3인치 |
| 단자 직경 (D) | 낮은 저항과 안전한 연결을 위해 더 크게 | 일반적으로 가열 직경보다 큼 |
정밀하게 설계된 가열 솔루션으로 실험실을 업그레이드하세요! 뛰어난 R&D 및 자체 제조 역량을 활용하여 KINTEK은 다양한 실험실에 고급 고온 용광로 솔루션을 제공합니다. 머플, 튜브, 로터리 용광로, 진공 및 대기 용광로, CVD/PECVD 시스템을 포함한 당사의 제품 라인은 고유한 실험 요구 사항을 정확하게 충족하는 강력한 심층 맞춤화 기능으로 보완됩니다. 오늘 저희에게 연락하여 성능과 신뢰성을 향상시키는 맞춤형 SiC 발열체를 만나보세요!

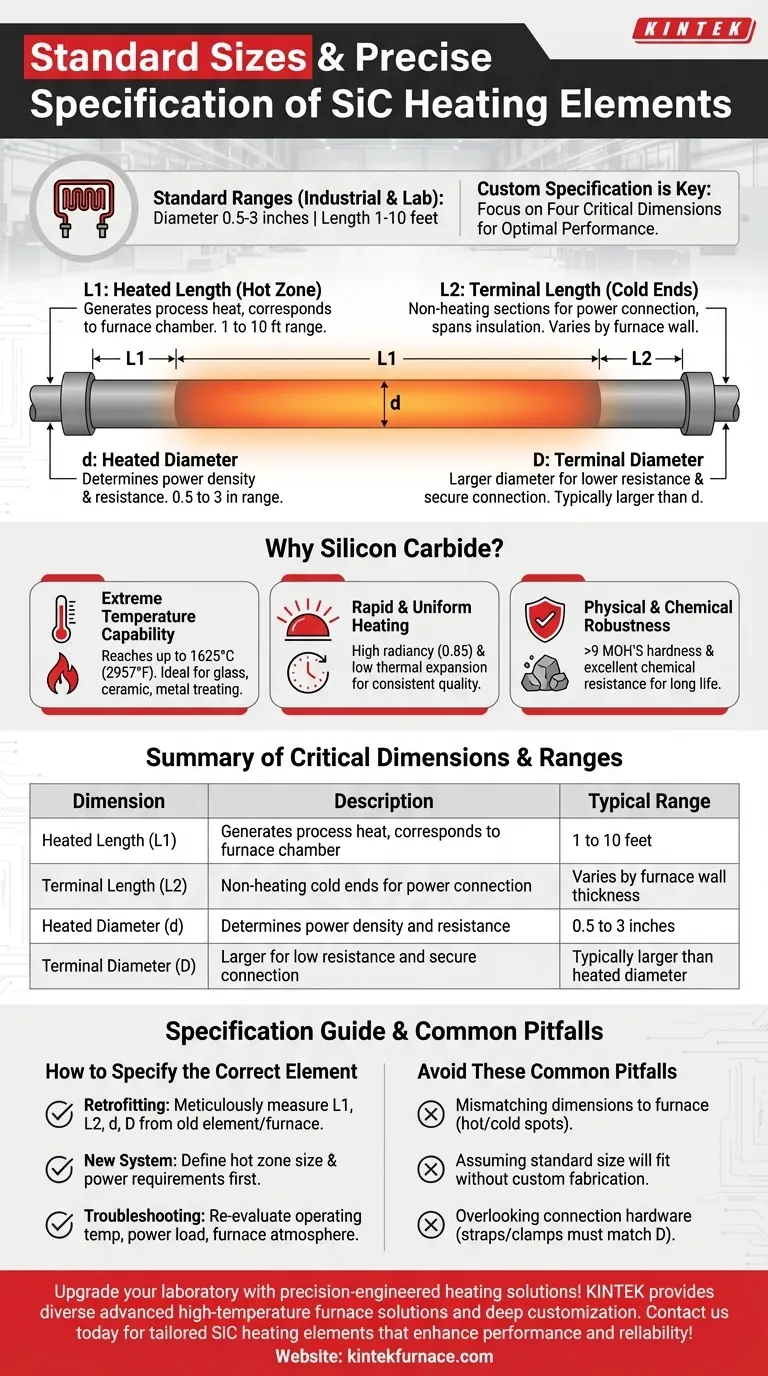

시각적 가이드
