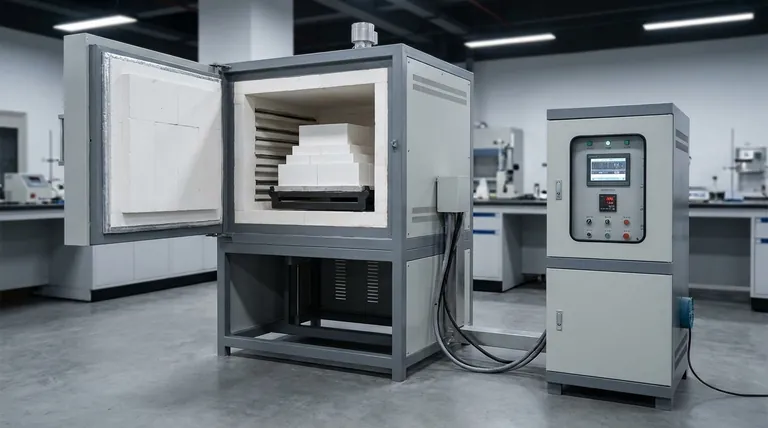

본질적으로 박스형 저항로는 통합 시스템입니다. 이 시스템은 조화를 이루며 작동하는 네 가지 주요 구성 요소 그룹으로 구축됩니다. 여기에는 구조적 외피와 내부 챔버, 열을 생성하는 전기 발열체, 열을 보존하는 단열재, 그리고 전체 공정을 정밀하게 조절하는 제어 시스템이 포함됩니다.
박스형 로를 이해하는 것은 단순히 부품을 나열하는 것이 아닙니다. 이는 특정 산업 또는 실험실 공정을 위해 정밀하고 균일하며 신뢰할 수 있는 열 환경을 달성하고 유지하기 위한 단일 목적을 위해 어떻게 시스템을 구성하는지 이해하는 것입니다.
구조적 기반
로의 물리적 구조는 열 공정을 위한 하우징, 안전 및 작업 공간을 제공합니다. 이는 두 가지 주요 부분으로 구성됩니다.
로 외피
외부 로 외피는 견고한 외부 프레임 역할을 합니다. 일반적으로 용접된 각강 및 고품질 강판으로 제작됩니다.
이 외피는 구조적 무결성을 제공하고, 내부 구성 요소를 보호하며, 극한의 내부 온도를 가둠으로써 작업자의 안전을 보장합니다.
로 챔버
외피 내부에는 로 챔버 또는 작업 챔버가 있습니다. 이것은 재료가 열처리되는 직사각형 공간입니다.
챔버는 열 사이클에도 손상되지 않고 견딜 수 있는 고온 내화 재료로 만들어집니다.
열 생성 및 관리 시스템
이 시스템은 열을 생성하고 유지하는 역할을 하며, 이는 로의 주요 기능입니다.
전기 발열체
로의 "엔진"은 발열체입니다. 저항로에서는 일반적으로 고저항 와이어 또는 로드입니다.
전류가 이 요소들을 통과할 때, 저항으로 인해 강렬하게 가열되어 로 챔버로 열 에너지를 방출합니다. 균일한 온도 분포를 달성하려면 발열체의 배치가 중요합니다.
단열재
내부 로 챔버와 외부 외피 사이에는 단열재가 있습니다. 이는 효율성과 안전을 위한 중요한 구성 요소입니다.
최신 로는 우수한 열적 특성을 가진 산화 알루미늄 섬유와 같은 고급 재료를 자주 사용합니다. 이 단열재는 열 손실을 최소화하고, 에너지 소비를 줄이며, 외부 외피를 안전한 온도로 유지합니다.
제어 및 자동화 시스템
이것은 로의 "두뇌"이며, 열 공정이 정확한 사양에 따라 실행되도록 보장합니다.
온도 제어 시스템
이 시스템은 온도 센서(열전대와 같은)와 컨트롤러로 구성된 피드백 루프입니다.
센서는 챔버 내부의 실시간 온도를 측정하고 이 데이터를 컨트롤러로 보냅니다. 그런 다음 컨트롤러는 발열체로 보내는 전력을 조정하여 원하는 설정 온도를 유지하고 정확성과 안정성을 보장합니다.
분위기 제어 및 보조 시스템
고온에서 산화로 인해 재료가 손상될 수 있는 공정의 경우, 분위기 제어 시스템이 포함됩니다. 이 시스템은 챔버에서 공기를 제거하고 제어된 가스(질소 또는 아르곤과 같은)를 주입합니다.
강제 대류 또는 냉각을 위한 팬과 같은 기타 보조 장비는 가열 효율을 높이거나 냉각 속도를 제어하기 위해 포함될 수 있습니다.
주요 트레이드오프 이해
로를 선택하거나 지정하는 것은 성능과 비용의 균형을 맞추는 것을 포함합니다. 각 구성 요소의 기능은 이 균형에 직접적인 영향을 미칩니다.
온도 균일성 대 비용
전체 작업 챔버에 걸쳐 높은 온도 균일성을 달성하려면 더 정교한 발열체 설계 및 배치, 그리고 더 높은 등급의 단열재가 필요합니다. 이는 초기 비용을 증가시키지만, 민감한 공정에는 필수적입니다.
에너지 효율 대 초기 투자
더 두껍고 고품질의 단열재와 더 발전된 제어 시스템을 갖춘 로는 초기 비용이 더 높습니다. 그러나 수명 동안 훨씬 적은 에너지를 소비하여 낮은 운영 비용을 통해 더 나은 투자 수익을 얻을 수 있습니다.
공정 복잡성 대 유지보수
분위기 제어와 같은 기능을 추가하면 로가 더 다용도로 변하지만, 모니터링 및 유지보수가 필요한 더 많은 구성 요소가 도입됩니다. 이러한 복잡성은 특정 응용 분야에 필요하지만, 장기적인 소유 비용을 증가시킵니다.
귀하의 응용 분야에 적합한 선택
귀하의 특정 공정 요구사항에 따라 우선순위를 두어야 할 구성 요소가 결정됩니다.
- 고온 정밀도 및 균일성에 중점을 둔다면: 온도 제어 시스템의 품질과 발열체의 설계 및 배치를 면밀히 검토하십시오.
- 산소에 민감한 재료 처리에 중점을 둔다면: 로에 필요한 불활성 환경을 유지할 수 있는 신뢰할 수 있는 분위기 제어 시스템이 장착되어 있는지 확인하십시오.
- 운영 효율성 및 비용 효율성에 중점을 둔다면: 단열재의 품질과 두께를 우선시하고 장치의 에너지 소비 데이터를 평가하십시오.
궁극적으로 잘 선택된 로는 각 구성 요소가 고유한 공정의 요구사항을 충족하도록 올바르게 지정된 로입니다.
요약 표:
| 구성 요소 그룹 | 주요 요소 | 주요 기능 |
|---|---|---|
| 구조적 기반 | 로 외피, 로 챔버 | 열처리를 위한 하우징, 안전 및 작업 공간 제공 |
| 열 생성 및 관리 | 발열체, 단열재 | 균일한 온도 분포를 위한 열 생성 및 유지 |
| 제어 및 자동화 | 온도 제어 시스템, 분위기 제어 | 정밀한 공정 제어를 위한 온도 및 환경 조절 |
