본질적으로 MPCVD 단결정 다이아몬드 증착 장비는 고출력 마이크로파 발생기, 진공 챔버, 정밀 가스 공급 및 고급 열 관리를 통합한 고도로 제어되는 시스템입니다. 주요 특징에는 스테인리스 스틸 공동 내부의 6kW 마이크로파 플라즈마 시스템, 수냉식 기판 스테이지 및 챔버, 정밀 압력 제어를 위한 듀얼 펌프 진공 시스템, 공정 재현성을 위한 PLC 기반 자동화가 포함됩니다. 이러한 구성 요소들은 함께 작용하여 다이아몬드 성장에 이상적인 조건을 만듭니다.
MPCVD 장비의 설계는 단 하나의 목표, 즉 탁월하게 순수하고 안정적인 고밀도 플라즈마 환경을 생성하고 유지하는 데 전적으로 초점을 맞추고 있습니다. 진공 펌프에서 수냉에 이르기까지 모든 구성 요소는 고품질의 재현 가능한 다이아몬드 합성에 필요한 온도, 압력 및 가스 화학을 정밀하게 제어하기 위해 협력합니다.
시스템의 핵심: 마이크로파 플라즈마 생성
공정은 플라즈마의 품질에서 시작하여 끝납니다. 마이크로파 시스템은 안정적이고 밀도가 높으며 순수한 플라즈마 구름을 생성하도록 설계되었으며, 이는 다이아몬드 성장의 기본 요구 사항입니다.
마이크로파 발생기 및 도파관
이 시스템은 일반적으로 마그네트론 헤드인 마이크로파 발생기에 의해 구동되며, 이는 플라즈마를 점화하고 유지하는 데 필요한 에너지를 생성합니다. 이 에너지는 도파관을 통해 증착 챔버로 전달됩니다.
고밀도 플라즈마 생성
마이크로파는 공정 가스(수소 및 탄소 공급원과 같은)를 여기시켜 전자를 제거하고 플라즈마 상태를 생성합니다. 전자기장은 격렬한 진동과 충돌을 일으켜 가스 이온화를 극적으로 증가시켜 다이아몬드 증착에 필요한 원자 탄소가 풍부한 고밀도 플라즈마를 생성합니다.
무전극 설계가 중요한 이유
MPCVD의 주요 장점은 무전극 설계입니다. 다른 방법과 달리 다이아몬드를 열화시키거나 오염시킬 수 있는 내부 필라멘트나 전극이 없습니다. 이는 최종 결정의 순도를 높이고 시스템의 전반적인 에너지 효율성을 향상시킵니다.
성장 환경: 증착 챔버
챔버는 반응이 일어나는 밀폐된 환경입니다. 챔버의 설계는 순도를 유지하고 성장 공정의 물리적 조건을 제어하는 데 매우 중요합니다.
진공 시스템
순도를 보장하기 위해 챔버는 제어된 진공 상태에서 작동해야 합니다. MPCVD 시스템은 두 부분으로 구성된 진공 시스템을 사용합니다. 초기 저진공을 위한 회전식 베인 기계식 펌프와 오염 물질을 제거하는 데 필요한 고진공을 달성하기 위한 터보 분자 펌프입니다. 이를 통해 증착 압력을 자동으로 정밀하게 제어할 수 있습니다.
정밀 가스 공급
다이아몬드의 품질은 플라즈마의 화학에 직접적인 영향을 받습니다. 이 장비에는 여러 가스의 정밀한 혼합 및 제어를 허용하는 가스 흐름 시스템이 포함되어 있어 특정 결과를 위해 성장 레시피를 미세 조정할 수 있습니다.
기판 및 챔버 구조
증착 챔버 자체는 일반적으로 시드 크리스탈이 배치되는 전용 기판 스테이지가 있는 스테인리스 스틸 공동입니다. 챔버 벽과 스테이지 모두 플라즈마로 인해 발생하는 격렬한 열을 관리하기 위해 능동적으로 냉각됩니다.
안정성 유지: 열 및 공정 제어
단결정 다이아몬드를 성장시키는 데는 수백 시간이 걸릴 수 있습니다. 안정성은 기능이 아니라 근본적인 필요 사항입니다. 장비의 제어 시스템은 안정적이고 장기간 작동하도록 설계되었습니다.
냉각의 중요한 역할
고출력 플라즈마는 엄청난 열을 발생시킵니다. 강력한 냉각수 순환 시스템이 필수적입니다. 이 시스템은 기판 스테이지와 챔버 벽을 모두 냉각하여 과열을 방지하고 크고 고품질의 결정을 성장시키는 데 필요한 안정적인 장기 작동을 보장합니다.
기판 온도 달성
기판은 플라즈마 자체 가열(plasma self-heating)이라는 공정을 통해 마이크로파 플라즈마 자체에 의해 최적의 성장 온도로 직접 가열됩니다. 이 온도는 비접촉식 광학 온도계를 통해 모니터링되어 잠재적인 오염 물질 유입 없이 정밀하고 안정적인 열 제어를 허용합니다.
자동화 및 재현성
최신 MPCVD 장비는 터치스크린 인터페이스를 통해 관리되는 PLC(프로그래머블 로직 컨트롤러) 자동화 기능을 갖추고 있습니다. 이를 통해 작업자는 특정 공정 레시피를 저장하고 로드할 수 있어 성장 매개변수가 실행할 때마다 동일하게 유지되도록 보장합니다. 이 자동화는 재현 가능한 샘플 품질을 달성하는 열쇠입니다.
주요 매개변수 이해
장비는 필요한 도구를 제공하지만, 다이아몬드의 품질은 궁극적으로 몇 가지 중요한 공정 변수의 균형을 맞추는 작업자의 기술에 달려 있습니다.
공정 변수의 상호 작용
최종 다이아몬드 품질은 압력, 가스 농도 및 마이크로파 전력 밀도 사이의 복잡한 상호 작용의 결과입니다. MPCVD 시스템은 작업자에게 이러한 입력에 대한 정밀한 제어를 제공하지만, 최적의 결과를 얻으려면 신중한 실험과 레시피 개발이 필요합니다.
일관성은 전제 조건
고품질 단결정 성장을 위해서는 모든 매개변수의 안정성이 가장 중요합니다. 마이크로파 전력, 가스 압력 또는 온도의 사소한 변동이라도 결정 격자에 결함을 유발하여 품질을 저하시킬 수 있습니다. 장비의 주요 임무는 이러한 변동을 최소화하는 것입니다.
목표에 맞는 MPCVD 장비 평가 방법
시스템을 선택할 때 특정 응용 분야가 우선 순위를 결정해야 합니다.
- 연구 개발(R&D)에 중점을 두는 경우: 다양한 성장 레시피를 탐색하기 위해 모든 매개변수(가스 흐름, 압력, 전력)에 대해 가장 넓은 범위의 정밀 제어를 제공하는 시스템이 필요합니다.
- 대량 생산에 중점을 두는 경우: 재현성을 보장하기 위한 강력한 자동화 및 냉각 기능을 갖춘 안정성, 신뢰성 및 장기간 실행을 위해 구축된 시스템이 필요합니다.
- 최고 순도 결정 성장에 중점을 두는 경우: 초고진공 시스템 및 입증된 무전극 플라즈마 소스 설계와 같이 오염을 최소화하는 기능에 우선 순위를 두어야 합니다.
이러한 핵심 기능이 정밀한 환경 제어를 어떻게 가능하게 하는지 이해하는 것이 MPCVD 장비를 성공적으로 선택하고 운영하는 열쇠입니다.
요약표:
| 주요 특징 | 기능 | 이점 |
|---|---|---|
| 마이크로파 플라즈마 시스템 (6kW) | 고밀도, 무전극 플라즈마 생성 | 순수하고 오염 없는 다이아몬드 성장 |
| 듀얼 펌프 진공 시스템 | 고진공 달성 및 유지 | 오염 물질 제거, 공정 순도 보장 |
| 수냉 시스템 | 플라즈마 열 관리 | 안정적이고 장기간 작동 가능 |
| PLC 자동화 | 압력, 온도, 가스 흐름 제어 | 레시피 재현성 및 일관성 보장 |
단결정 다이아몬드 연구 또는 생산에서 비교할 수 없는 정밀도를 달성할 준비가 되셨습니까? KINTEK은 탁월한 R&D 및 자체 제조 역량을 활용하여 고객의 고유한 요구 사항에 맞는 고급 MPCVD 솔루션을 제공합니다. R&D 탐색을 위한 깊은 맞춤 설정이 필요하든, 대량 생산을 위한 강력한 시스템이 필요하든, 당사의 전문 지식은 고객이 요구하는 안정적이고 고순도 결과를 얻을 수 있도록 보장합니다. 오늘 저희 전문가에게 연락하여 당사의 MPCVD 장비가 혁신을 가속화하는 방법을 논의하십시오!

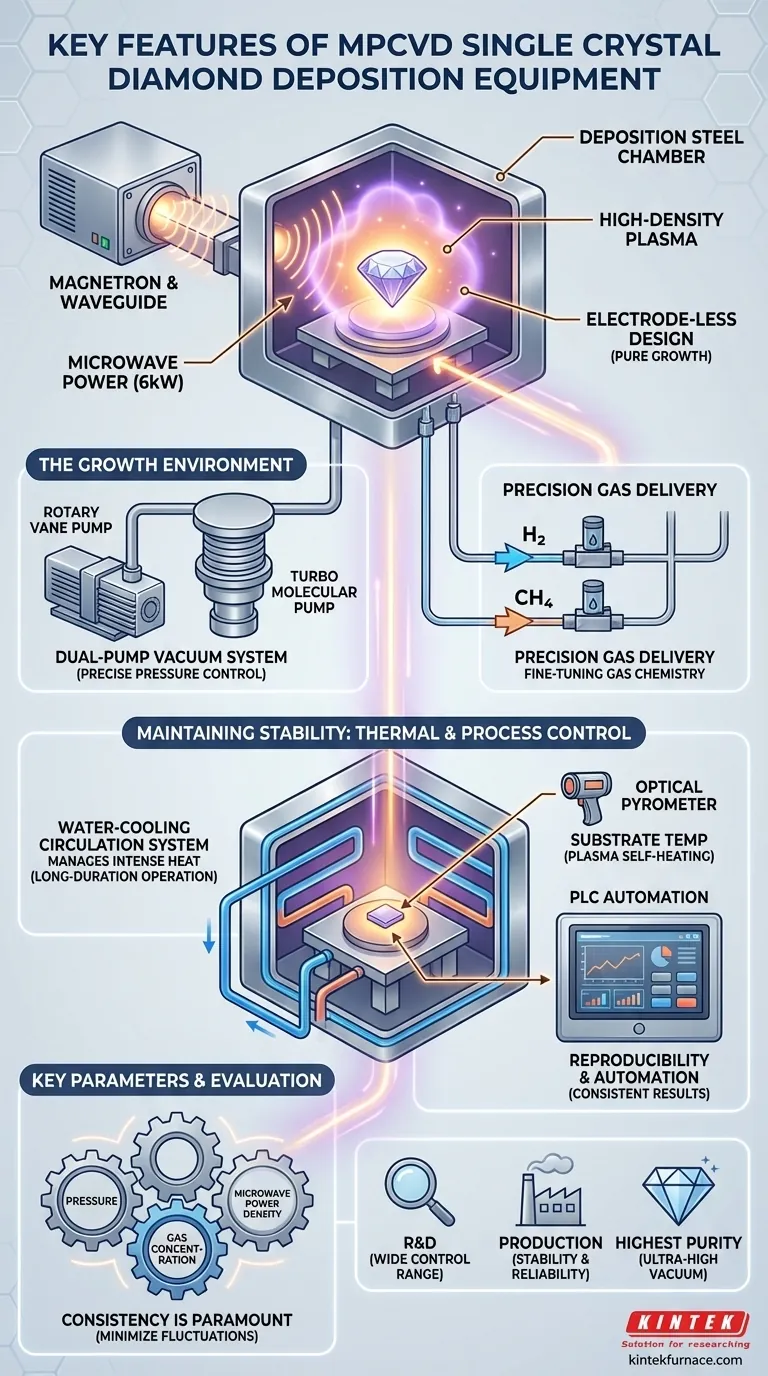

시각적 가이드
