본질적으로 탄화규소(SiC) 발열체의 가장 일반적인 형태는 로드와 튜브입니다. 이러한 기본 형태는 일반적으로 가열부와 전기 연결부를 위한 뚜렷한 섹션으로 구성되며, 종종 더 얇고 저항이 높은 핫 존과 더 두껍고 저항이 낮은 콜드 엔드를 가진 "덤벨" 모양을 갖게 됩니다.
탄화규소 소자의 특정 모양은 기본 설계보다 덜 중요합니다. 핵심은 표준 로드형 구조가 어떻게 별도의 "핫" 영역과 "콜드" 영역으로 설계되어 로 내부에서 열을 효율적으로 전달하는 동시에 단자에서의 열 손실을 최소화하는지 이해하는 것입니다.
SiC 소자의 구조
단순해 보이지만 SiC 소자의 원통형 설계는 극한 온도에서 성능과 수명을 위해 고도로 설계되었습니다. 균일한 로드가 아니라 뚜렷한 기능적 섹션을 가진 구성 요소입니다.
핫 존(가열 섹션)
이것은 소자의 중앙 작동 부분입니다. 직경이 더 작고 전기 저항이 높아 전류가 가해지면 강렬하게 가열됩니다. 이것은 로 챔버 내부에 위치하며 작업물에 열을 복사하는 부분입니다.
콜드 엔드(단자)
이것들은 소자의 각 끝에 있는 더 두꺼운 부분입니다. 이들은 핫 존보다 훨씬 낮은 전기 저항을 갖도록 제조됩니다. 이 설계는 전원 공급 장치에 연결되기 위해 로의 절연 벽을 통과할 때 비교적 시원하게 유지되도록 하여 에너지 낭비와 로 구조 손상을 방지합니다.

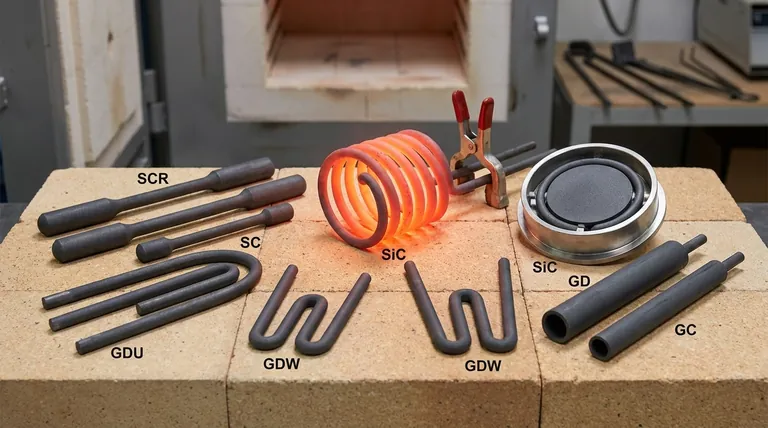

일반적인 구성
이 기본적인 "핫 존/콜드 엔드" 설계를 기반으로 대부분의 산업 요구 사항을 충족하는 몇 가지 표준 구성이 있습니다.
- 직선 로드(덤벨형): 가장 일반적인 변형으로, 쌍 또는 세트로 사용되며 수평 또는 수직으로 장착됩니다.
- U자형 소자: 두 개의 연결된 로드로 구성되어 있어 두 전기 단자를 로의 같은 쪽에 배치하여 배선을 단순화할 수 있습니다.
- 다중 다리 소자(예: W형): 좁은 공간에서 더 높은 전력 밀도를 제공하며 특수 가열 응용 분야에 자주 사용됩니다.
이 설계가 기술적 이점인 이유
단순한 로드 모양은 우연이 아닙니다. 이는 탄화규소의 고유한 재료 특성의 직접적인 결과이며 몇 가지 주요 이점을 제공합니다.
높은 구조적 무결성
SiC 재료는 액상 상태가 없으므로 최대 1625°C(2957°F)의 극한 온도에서도 자체 무게로 인해 연화되거나 처지거나 크리프 현상이 발생하지 않습니다. 단단하고 자립적인 로드 모양은 이 놀라운 고온 강도를 활용하는 기계적으로 간단하고 안정적인 방법입니다.
효율적인 전력 전달
탄화규소는 전기 저항이 높습니다. 이 특성은 전기 에너지가 매우 효율적으로 열로 변환됨을 의미하며, 원통형 모양은 이 열 에너지를 모든 방향(360°)으로 균일하게 복사합니다.
예측 가능하고 균일한 가열
로드 핫 존의 일관된 형상은 로 챔버 내에서 균일하고 예측 가능한 열 분포를 보장합니다. 이는 반도체 제조, 세라믹 소성 및 금속 열처리 등 정밀한 온도 균일성이 필요한 공정에 매우 중요합니다.
절충점 및 작동 현실 이해
매우 효과적이지만 SiC 소자에는 적절한 성능과 긴 수명을 보장하기 위해 관리해야 하는 특정 작동 특성이 있습니다.
"노화"의 과제
고온에 노출되면서 시간이 지남에 따라 SiC 소자는 점차 산화됩니다. 노화라고 하는 이 과정은 소자의 전기 저항이 점진적으로 영구적으로 증가하게 만듭니다.
가변 전력의 필요성
나이가 들면서 저항이 증가하기 때문에 고정된 전압을 가하면 시간이 지남에 따라 전력 출력(따라서 열)이 감소합니다. 이를 상쇄하기 위해 SiC 가열 시스템에는 다중 탭 변압기 또는 실리콘 제어 정류기(SCR)와 같은 가변 전압 전원 공급 장치가 필요합니다. 이를 통해 소자의 수명 동안 전압을 높여 일정한 전력 출력을 유지할 수 있습니다.
기계적 취성
대부분의 세라믹과 마찬가지로 SiC는 매우 단단하지만 부서지기 쉽습니다. 이 소자들은 열 응력에 강하지만 기계적 충격이나 충격으로 쉽게 손상될 수 있습니다. 설치 및 유지 보수 중 주의 깊은 취급이 필수적입니다.
응용 분야에 적합한 소자 지정 방법
올바른 소자를 선택하는 것은 소자의 물리적 치수와 전기적 특성을 로 및 전원 시스템에 맞추는 것을 포함합니다.
- 새로운 로 구축에 중점을 두는 경우: 소자의 핫 존 길이가 챔버의 내부 치수와 일치하는지, 그리고 전원 공급 장치 컨트롤러가 SiC 노화로 인해 필요한 전압 증가를 관리하도록 설계되었는지 확인하십시오.
- 기존 소자 교체에 중점을 두는 경우: 핫 존 길이(L1), 콜드 엔드 길이(L2), 핫 존 직경(d), 콜드 엔드 직경(D)을 포함하여 이전 소자의 치수를 정확하게 측정하여 올바른 직접 교체품인지 확인하십시오.
- 수명 극대화에 중점을 두는 경우: 전압을 정밀하게 관리할 수 있는 정교한 전원 컨트롤러(SCR과 같은)를 사용하고, 소자의 최대 권장 전력 밀도(제곱인치당 와트)를 초과하지 않도록 시스템을 설계하십시오.
궁극적으로 SiC 소자의 단순하고 견고한 모양은 가장 큰 장점이며, 핵심 작동 요구 사항이 충족될 때 예측 가능한 성능을 제공합니다.
요약표:
| 측면 | 세부 정보 |
|---|---|
| 일반적인 모양 | 로드(직선, U자형, 다중 다리) 및 튜브 |
| 주요 섹션 | 핫 존(고저항, 가열됨) 및 콜드 엔드(저저항, 단자) |
| 온도 범위 | 최대 1625°C (2957°F) |
| 재료 특성 | 높은 구조적 무결성, 효율적인 전력 전달, 균일한 가열 |
| 작동 고려 사항 | 노화(저항 증가), 가변 전원 공급 장치 필요, 취성(주의해서 다루어야 함) |
| 응용 분야 | 반도체 제조, 세라믹 소성, 금속 열처리 |
