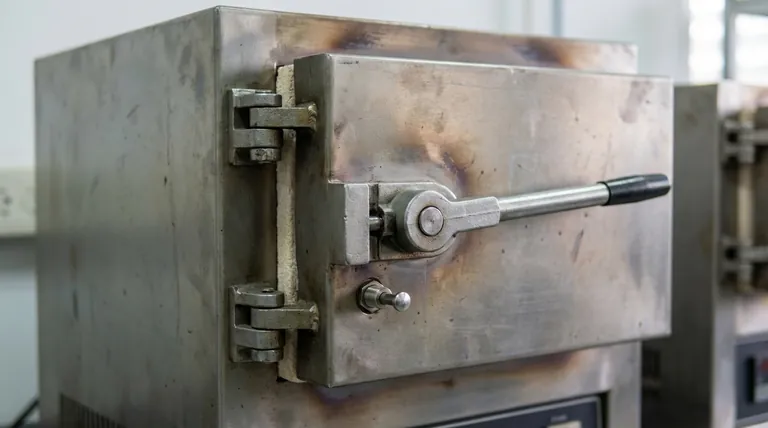

박스형 저항로의 문은 기계식 레버 시스템을 사용하여 고정되며, 꽉 조이는 밀봉과 작업자 안전을 모두 보장하기 위해 특정 순서로 작동됩니다. 손잡이 자체의 무게가 문을 닫는 데 필요한 고정력을 제공하며, 내장된 안전 스위치는 문이 열리는 즉시 발열체로 가는 전원을 자동으로 차단합니다.
노 문 디자인은 단순한 접근성을 넘어섭니다. 이는 긴밀한 열 밀봉의 필요성과 전기적 및 열적 위험으로부터 작업자를 보호하기 위한 필수적이고 협상 불가능한 안전 연동 장치의 균형을 맞춘 엔지니어링 시스템입니다.
밀봉 및 보안 메커니즘
문 메커니즘을 이해하려면 두 가지 핵심 개념, 즉 물리적 밀봉 방법과 통합 안전 시스템을 알아야 합니다.
꽉 조이는 밀봉을 위한 레버 원리
노 문 닫힘은 단순한 래치가 아닙니다. 레버 원리에 의존합니다.
손잡이 자체의 무게가 노 본체에 상당하고 일관된 압력을 가하는 데 사용됩니다. 이는 열 손실을 최소화하고 안정적인 내부 온도를 유지하는 꽉 조이는 밀봉을 보장합니다.
문을 닫으려면 문을 닫고 손잡이를 아래로 눌러 잠급니다. 이 메커니즘은 손잡이에 가해지는 아래쪽 힘을 문에 가해지는 안쪽 압력으로 전환합니다.
경첩 및 개방 절차
문은 다단계 경첩으로 노 패널에 장착됩니다. 이를 통해 문을 옆으로 열어 노 챔버에 방해받지 않는 접근을 제공합니다.
문을 열려면 압력을 해제하기 위해 손잡이 잠금 장치를 위로 들어 올려야 합니다. 그런 다음 후크 또는 손잡이를 바깥쪽으로 당겨 문을 완전히 엽니다.
핵심 안전 연동 장치
노 문의 가장 중요한 기능은 안전 회로에서의 역할입니다. 이는 선택 사항인 구성 요소가 아닙니다.
안전 스위치 작동 방식
안전 연동 스위치는 노 입구의 하단에 위치합니다. 이것은 간단하고 신뢰성이 높은 기계식 스위치입니다.
노 문이 닫히면 이 스위치를 물리적으로 눌러 전기 회로를 완성하고 발열체로 전원이 흐르게 합니다.
문이 열리기 시작하는 순간 스위치가 해제됩니다. 이는 즉시 회로를 차단하고 온도 컨트롤러 설정과 관계없이 발열체로 가는 모든 전원을 차단합니다.
이 연동 장치가 협상 불가능한 이유
이 디자인은 활성 발열체에서 발생하는 강렬한 복사열과 전원을 공급하는 데 사용되는 고전압이라는 두 가지 주요 위험에 우발적으로 노출되는 것을 방지합니다.
자동 전원 차단은 적재 및 하역 중에 작업자를 보호하는 근본적인 안전 기능입니다.
흔한 문제점 및 유지보수 지점
견고하더라도, 문 시스템은 수명 동안 올바르고 안전하게 기능하기 위해 주의가 필요합니다.
밀봉 및 단열재 열화
문 주위의 밀봉을 형성하는 재료는 시간이 지남에 따라 압축되거나 부서지기 쉬워져 열 누출이 발생할 수 있습니다. 이는 열 효율을 저해하고 노 외부에 뜨거운 지점을 생성할 수 있습니다.
경첩 및 래치 정렬 불량
과도한 사용 또는 우발적인 충격으로 인해 경첩이나 래치 메커니즘이 정렬 불량이 될 수 있습니다. 정렬 불량된 문은 제대로 밀봉되지 않으며 안전 연동 스위치를 올바르게 작동시키지 못할 수 있습니다.
안전 스위치 무효화
어떤 경우에도 작업자는 안전 연동 장치를 우회하거나 무효화하려고 시도해서는 안 됩니다. 이는 노의 가장 중요한 안전 기능을 제거하고 극도로 위험한 상태를 만듭니다.
목표에 맞는 올바른 선택
운영 우선순위에 따라 노 문과 관련하여 주의를 기울여야 할 부분이 달라집니다.
- 주요 초점이 작업자 안전이라면: 문이 열릴 때 발열체 전원 표시등이 꺼지는지 항상 확인하십시오. 어떤 경우에도 안전 연동 스위치를 수정하거나 우회하려고 시도하지 마십시오.
- 주요 초점이 열 효율이라면: 문 밀봉재에 마모, 균열 또는 압축 징후가 있는지 주기적으로 검사하십시오. 불량한 밀봉은 에너지 낭비와 불균일한 가열로 직결됩니다.
- 주요 초점이 장기적인 신뢰성이라면: 문의 경첩 정렬과 래치 손잡이의 원활한 작동을 정기적으로 확인하십시오. 잘 관리된 메커니즘은 모든 구성 요소의 조기 마모를 방지합니다.
이러한 기계적 및 안전 원리를 이해함으로써 공정의 무결성과 작업자의 안녕을 모두 보장할 수 있습니다.
요약 표:
| 측면 | 주요 세부 사항 |
|---|---|
| 고정 메커니즘 | 손잡이 무게를 이용한 기계식 레버 시스템으로 단단히 밀봉 |
| 작동 순서 | 닫으려면 손잡이를 아래로 누르고, 다단계 경첩으로 열려면 손잡이를 들어 올림 |
| 안전 기능 | 문이 열리면 발열체 전원을 차단하는 내장 연동 스위치 |
| 일반적인 문제 | 밀봉 열화, 경첩 정렬 불량, 안전 스위치 우회 위험 |
| 유지보수 팁 | 밀봉 검사, 정렬 확인, 안전 스위치 절대 우회 금지 |
