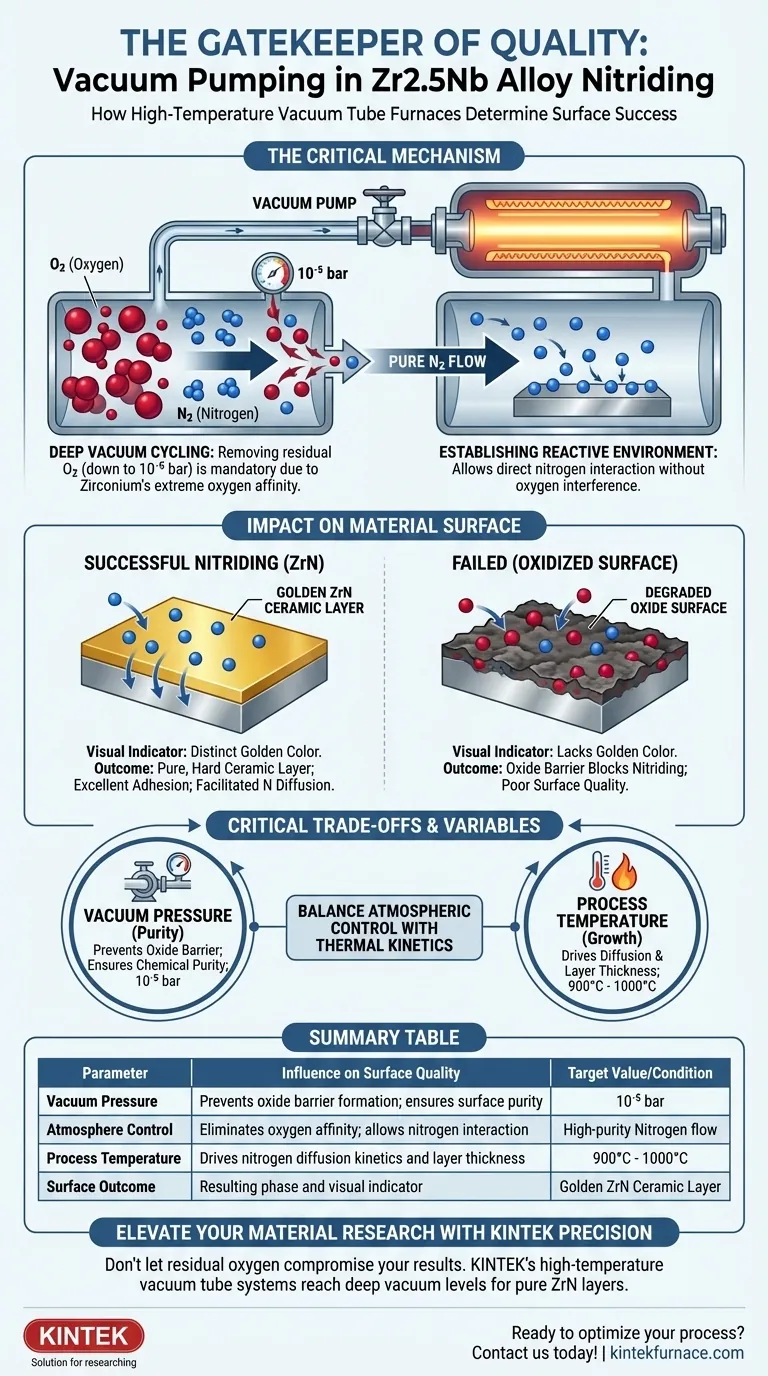

진공 펌핑이 Zr2.5Nb 질화에 어떤 영향을 미칩니까? 고온 튜브로에서 순수한 Zrn 표면을 얻으십시오.

진공 펌핑 절차는 고성능 세라믹 층을 형성할지 또는 열화된 산화물 표면을 형성할지를 결정하는 중요한 관문입니다.

압력을 $10^{-5}$ 바로 낮추기 위해 여러 번의 진공 순환 단계를 활용함으로써 퍼니스는 잔류 산소를 공격적으로 제거합니다. 지르코늄은 산소에 대한 친화력이 극도로 높기 때문에 이 단계는 필수적입니다. 이 깊은 진공이 없으면 합금은 즉시 산화되어 원하는 황금색 질화 지르코늄(ZrN) 층의 형성을 방해합니다.

핵심 요점 지르코늄은 질소보다 산소와 더 쉽게 반응하므로 일반적인 퍼지로는 고품질 질화에 충분하지 않습니다. 고진공 환경과 고순도 가스 흐름의 조합은 표면 산화를 방지하여 순수하고 단단한 세라믹 ZrN 코팅의 형성을 가능하게 하는 특정 메커니즘입니다.

진공 펌핑이 Zr2.5Nb 질화에 어떤 영향을 미칩니까? 고온 튜브로에서 순수한 ZrN 표면을 얻으십시오.

표면 보호 메커니즘

지르코늄의 산소 친화력 극복

Zr2.5Nb와 같은 지르코늄 합금은 반응성이 높은 금속입니다. 이들은 질소에 대한 친화력보다 뛰어난 산소에 대한 자연적인 화학적 "갈망"을 가지고 있습니다.

퍼니스 챔버에 산소가 미량이라도 남아 있으면 합금은 우선적으로 산화 지르코늄을 형성합니다. 이 산화물은 장벽 역할을 하여 질화 과정을 효과적으로 차단하고 표면 품질을 저하시킵니다.

깊은 진공 순환의 역할

이를 상쇄하기 위해 고온 튜브 퍼니스는 엄격한 진공 순환 프로세스를 사용합니다. 이것은 단일 배기가 아니라 챔버 대기를 닦아내는 일련의 순환입니다.

목표 압력은 약 $10^{-5}$ 바로 떨어집니다. 이 정도의 진공 수준에서는 잔류 산소의 양이 무시할 수 있는 양으로 줄어들어 합금 표면에 대한 "깨끗한 판"을 만듭니다.

반응 환경 구축

깊은 진공이 달성되면 고순도 질소가 챔버에 도입됩니다. 진공 순환이 이미 경쟁 산소를 제거했기 때문에 질소 원자는 간섭 없이 지르코늄 표면과 직접 상호 작용할 수 있습니다.

재료 특성에 미치는 영향

ZrN 세라믹 층 달성

성공적인 진공 절차의 주요 지표는 질화 지르코늄(ZrN)의 형성입니다. 진공이 산소를 성공적으로 배제하면 질소가 반응하여 뚜렷한 세라믹 층을 형성합니다.

이 층은 특정 황금색으로 특징지어집니다. 진공 절차가 손상되면 표면에 이 시그니처 모양이 없어 산화물 오염을 나타냅니다.

질소 확산 촉진

진공 환경은 확산에 필요한 초기 조건을 생성합니다. 표면을 금속성이고 산화물이 없는 상태로 유지함으로써 질소 원자는 합금 격자 속으로 침투할 수 있습니다.

진공은 표면을 보호하지만, 후속 가열(일반적으로 900°C ~ 1000°C)은 동역학을 구동합니다. 진공은 이러한 고온에서 발생하는 확산이 산소가 아닌 질소와 관련되도록 보장합니다.

중요한 절충 및 공정 변수

진공 대 온도 역할

표면 순도와 층 특성을 구별하는 것이 중요합니다. 진공 절차는 표면의 화학적 순도(산화 방지)를 보장합니다.

그러나 기계적 특성—층 두께 및 경도와 같은—은 온도에 의해 구동됩니다. 진공은 반응을 허용하지만 열 에너지는 성장을 구동합니다.

진공 순환의 한계

깊은 진공($10^{-5}$ bar)은 효과적이지만 순환 시간과 에너지 소비를 증가시킵니다.

또한 완벽한 진공이라도 저순도 가스 입력으로 인한 문제를 해결할 수는 없습니다. 펌핑 후 도입되는 질소 가스에 수분이나 산소가 포함되어 있으면 진공 순환의 이점이 무효화됩니다.

목표에 맞는 올바른 선택

Zr2.5Nb의 질화를 최적화하려면 대기 제어와 열 동역학 간의 균형을 맞춰야 합니다.

주요 초점이 표면 순도 및 접착력인 경우: 가열이 시작되기 전에 산화물 제거를 보장하기 위해 압력이 $10^{-5}$ bar에 도달하도록 진공 순환 단계를 우선시하십시오.
주요 초점이 층 두께 및 경도인 경우: 열 매개변수에 집중하고 온도를 1000°C로 높여 질소 확산을 극대화하고 (111) 결정면 성장을 촉진하십시오.

진공은 깨끗한 캔버스를 제공하지만, 정밀한 열 제어는 내구성이 뛰어나고 고성능 합금의 그림을 그립니다.

요약표:

매개변수	표면 품질에 미치는 영향	목표 값/조건
진공 압력	산화물 장벽 형성을 방지하고 표면 순도를 보장합니다.	$10^{-5}$ bar
대기 제어	산소 친화력을 제거하고 질소 상호 작용을 허용합니다.	고순도 질소 흐름
공정 온도	질소 확산 동역학 및 층 두께를 구동합니다.	900°C - 1000°C
표면 결과	결과상 위상 및 시각적 지표	황금색 ZrN 세라믹 층
