핵심적으로, 올바른 머플로 크기를 선택하는 것은 단순히 실험실 공간에 장치를 맞추는 것 이상의 중요한 결정입니다. 내부 챔버 치수는 가열 공정의 정확성, 균일성 및 반복성에 직접적인 영향을 미칩니다. 잘못 선택하면 결과 불일치, 샘플 손상 및 에너지 낭비로 이어질 수 있습니다.
피해야 할 가장 중요한 실수는 로의 내부 챔버 크기를 사용 가능한 가열 영역과 동일시하는 것입니다. 일정 온도 영역(constant temperature zone)이라고 알려진 유효 작동 부피는 항상 물리적 챔버보다 작으며, 균일한 가열을 보장하려면 샘플이 이 영역 내에 완전히 맞아야 합니다.
물리적 적합성 그 이상: 챔버 크기가 성능을 결정하는 이유
로 용량의 기술적 의미를 이해하는 것이 정보에 입각한 결정을 내리는 열쇠입니다. 크기는 단순한 치수가 아니라 열 성능의 주요 요인입니다.
핵심 개념: 챔버 대 일정 온도 영역
모든 머플로에는 물리적 내부 챔버가 있지만, 벽에서 벽까지 온도가 완벽하게 균일하지는 않습니다. 챔버 중앙에서 가장 안정적이고 균일한 온도를 유지하는 영역을 일정 온도 영역이라고 합니다.
이 유효 가열 영역은 로의 지정된 치수보다 항상 작습니다. 평판이 좋은 제조업체는 이 영역의 크기를 지정하며, 이는 로의 사용 가능한 용량을 측정하는 진정한 척도입니다.
가열 균일성에 미치는 영향
일정 온도 영역에 비해 너무 큰 샘플을 배치하는 것은 실패의 지름길입니다. 재료의 일부라도 이 영역 밖에 노출되면 다른 온도에 노출되어 열 구배(thermal gradient)가 발생합니다. 이러한 불일치는 실험을 망치거나, 재료에 약한 지점을 만들거나, 불완전한 재(ashing)로 이어질 수 있습니다. 정밀하고 반복 가능한 결과를 얻으려면 작업물이 균일한 가열 영역 내에 편안하게 맞도록 챔버보다 훨씬 작아야 합니다.
샘플 크기 및 배치 용량 수용
가장 명백한 고려 사항은 로가 가장 큰 샘플이나 작은 품목의 전체 배치를 수용할 수 있는지 확인하는 것입니다. 현재의 요구 사항뿐만 아니라 더 많은 용량이 필요할 수 있는 잠재적인 미래 프로젝트에 대해서도 계획하는 것이 필수적입니다.
너무 작은 로는 수행할 수 있는 작업의 규모와 범위를 영구적으로 제한할 것입니다.
공기 순환 및 분위기
재(ashing)와 같이 공기 순환이 필요한 공정의 경우 샘플 주위의 공간이 중요합니다. 적절하게 크기가 지정된 챔버는 적절한 공기 순환을 위한 충분한 여유 공간을 제공하여 가스가 효율적으로 배출되고 공정이 균일하게 완료되도록 보장합니다.
로 크기의 장단점 이해하기
로 크기를 선택하는 것은 균형 잡기입니다. "너무 크거나" "너무 작은" 것 모두 효율성, 비용 및 결과에 영향을 미치는 상당한 단점이 있습니다.
"너무 큰" 것의 비용
필요한 것보다 더 큰 로는 비효율적입니다. 열 질량이 더 커서 목표 온도에 도달하는 데 더 많은 에너지와 더 긴 예열 시간(heat-up time)이 필요합니다. 이는 운영 비용 증가와 실험실 생산성 저하로 직접 이어집니다.
"너무 작은" 것의 제약
논의된 바와 같이, 샘플을 일정 온도 영역 내에 포함시키기에는 너무 작은 로는 신뢰할 수 없고 균일하지 않은 결과를 생성합니다. 이는 열 공정의 무결성을 무효화하므로 가장 흔하고 비용이 많이 드는 크기 오류입니다.
실험실 공간의 현실
마지막으로, 로의 외부 설치 면적을 고려해야 합니다. 적절한 환기, 사용자 안전 및 유지보수 접근을 위해 모든 측면에 필요한 여유 공간을 포함하여 실험실에 충분한 물리적 공간이 있는지 확인하십시오.
크기가 다른 로 사양과 상호 작용하는 방식
로 크기는 독립적으로 존재하지 않습니다. 전체 성능을 결정하기 위해 함께 작동하는 다른 주요 설계 기능과 직접적으로 연결되어 있습니다.
온도 범위 및 가열 요소
더 큰 챔버는 전체 부피에 걸쳐 고온을 달성하고 균일성을 유지하기 위해 더 강력하거나 더 많은 가열 요소(heating elements)가 필요합니다. 이러한 요소의 배치는 일정 온도 영역의 크기와 모양을 정의하는 데 중요합니다.
단열 및 에너지 효율
로 크기가 증가함에 따라 로 단열재의 품질이 기하급수적으로 중요해집니다. 대형 로의 단열이 불량하면 상당한 에너지 낭비, 불균일한 내부 온도 및 실험실 환경으로 방출되는 불편할 정도의 열이 발생합니다.
안전 및 제어 시스템
대형 로는 상당한 열 질량을 나타냅니다. 이는 고장을 안전하게 관리하기 위해 과온도 보호(over-temperature protection) 및 자동 차단과 같은 강력한 안전 기능을 필요로 합니다. 온도 컨트롤러 또한 상당한 온도 초과 또는 변동 없이 더 큰 부피를 관리할 수 있을 만큼 정교해야 합니다.
목표에 맞는 올바른 선택하기
올바른 로를 선택하려면 주요 응용 분야를 기준으로 결정을 내리십시오.
- 프로세스 정밀도 및 반복성이 주요 초점인 경우: 챔버뿐만 아니라 제조업체가 지정한 일정 온도 영역 내에 가장 큰 샘플이 편안하게 맞는 로를 선택하십시오.
- 고처리량 또는 배치 처리가 주요 초점인 경우: 모든 품목이 순환을 위한 충분한 공간을 확보한 상태로 균일한 가열 영역 내에 머무르도록 보장하면서 최대 배치 용량을 수용할 수 있는 챔버 크기를 선택하십시오.
- 예산 및 운영 효율성이 주요 초점인 경우: 챔버 크기와 에너지 소비 및 예열 시간을 신중하게 균형을 맞추어 일관되게 소규모 작업에 너무 큰 로를 피하십시오.
효과적인 크기가 물리적 공간이 아니라 균일한 가열에 관한 것임을 이해함으로써, 매번 안정적이고 정확한 결과를 제공하는 로를 선택할 수 있습니다.
요약표:
| 요소 | 부적절한 크기의 영향 |
|---|---|
| 가열 균일성 | 너무 작으면: 열 구배; 너무 크면: 비효율적인 가열 |
| 에너지 효율성 | 너무 크면: 에너지 소비 증가 및 예열 시간 증가 |
| 샘플 용량 | 너무 작으면: 배치 크기 및 샘플 적합성 제한 |
| 프로세스 반복성 | 부적절한 크기는 결과 불일치 초래 |
실험실의 고유한 요구 사항에 맞는 머플로가 필요하십니까? KINTEK은 뛰어난 R&D와 사내 제조를 활용하여 머플로, 튜브, 회전 로, 진공 및 분위기 로, CVD/PECVD 시스템을 포함한 고급 고온 로 솔루션을 제공합니다. 당사의 강력한 심층 사용자 정의 기능은 실험 요구 사항에 대한 정확한 적합성을 보장하여 정확성과 효율성을 향상시킵니다. 열 공정을 최적화하는 방법에 대해 논의하려면 오늘 당사에 문의하십시오!

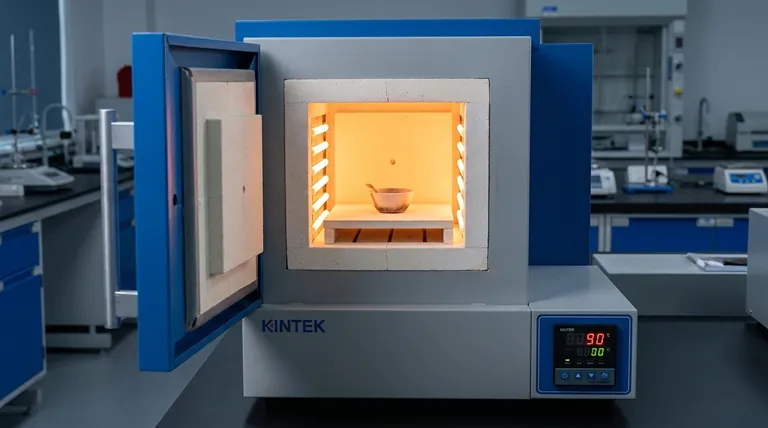

시각적 가이드
