실리콘 카바이드 발열체를 어떤 방향으로 사용할 수 있습니까? 최대 효율을 위해 가마 설정을 최적화하세요

근본적으로, 실리콘 카바이드(SiC) 발열체는 수직 및 수평 방향 모두에서 사용할 수 있습니다. 이러한 유연성 덕분에 광범위한 가마 및 킬른 설계에 적용할 수 있습니다. 발열체가 열을 생성하는 능력은 그 방향에 따라 달라지지 않습니다.

질문은 SiC 요소를 수평 또는 수직으로 장착할 수 있는지 여부가 아니라, 각 방향에서 어떻게 지지하는가 하는 것입니다. 핵심 과제는 고유한 취성(brittleness)을 관리하고 고온 작동 시 기계적 파손을 방지하는 것입니다.

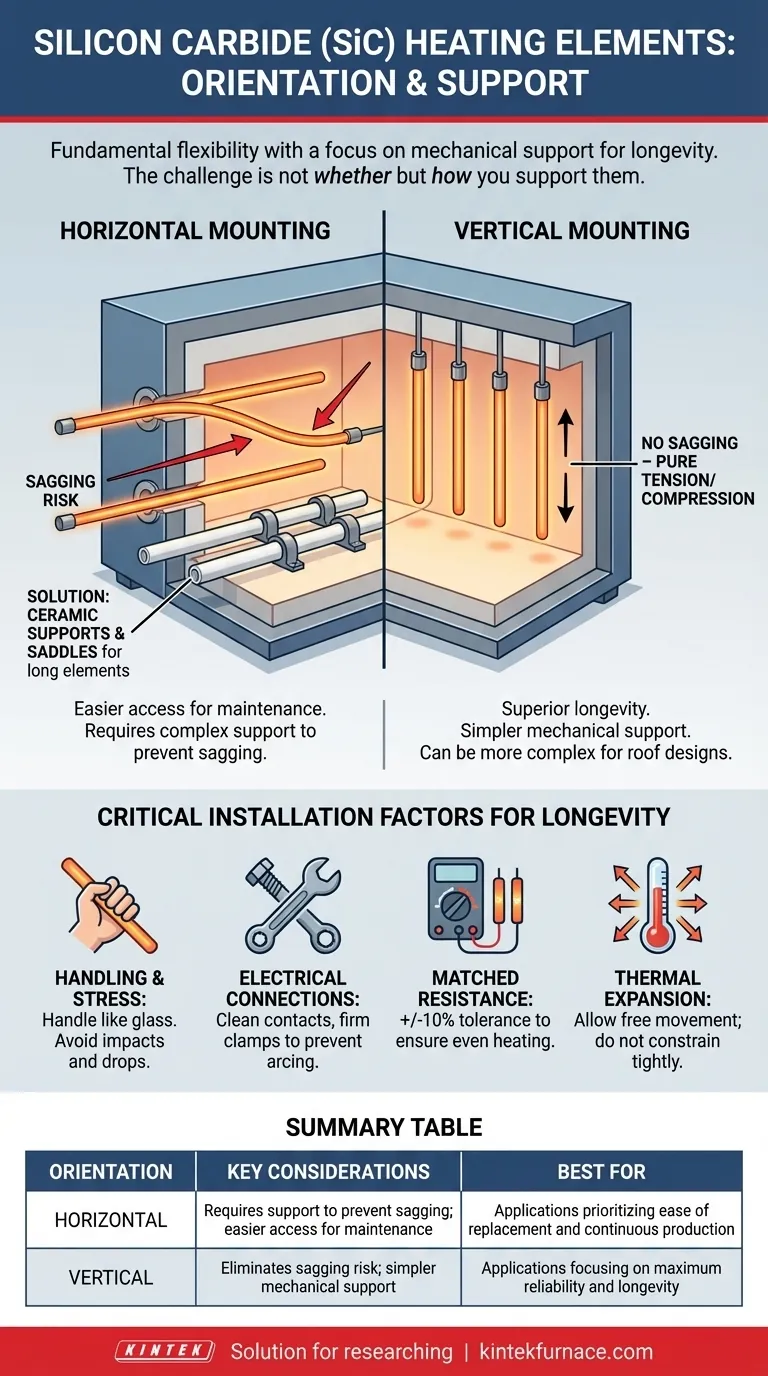

방향 및 기계적 지지 이해하기

수직 장착과 수평 장착 사이의 선택은 열 성능보다는 가마의 기계 공학에 더 가깝습니다. SiC는 단단하지만 부서지기 쉬운 세라믹이며, 수명은 전적으로 올바른 설치에 달려 있습니다.

수평 장착

이것은 발열체가 가마 벽을 통과하는 매우 일반적인 방향입니다.

수평 장착의 주요 관심사는 처짐(sagging)입니다. 최고 작동 온도에서 단단한 실리콘 카바이드조차도 시간이 지남에 따라 자체 무게로 인해 구부러질 수 있으며, 특히 더 긴 발열체의 경우 더욱 그렇습니다.

이를 방지하기 위해 더 긴 수평 발열체는 가마 챔버 내의 적절한 간격으로 배치된 고알루미나 세라믹 지지 튜브 또는 새들로 지지되어야 합니다.

수직 장착

이 방향은 발열체를 가마 지붕에서 매달거나 바닥에서 지지하는 것을 포함합니다.

수직 장착은 처짐 위험을 제거하므로 종종 기계적으로 더 간단합니다. 발열체는 순수한 인장 또는 압축 상태에 있어 구조적 강도를 가장 효과적으로 활용합니다. 클램프가 너무 세게 조여지지 않았는지, 그리고 발열체가 온도 변화에 따라 자유롭게 팽창 및 수축할 수 있도록 주의해야 합니다.

수명 연장을 위한 중요 설치 요소

방향에 관계없이 몇 가지 요소가 SiC 발열체의 성능과 수명에 매우 중요합니다. 이러한 세부 사항을 잘못 처리하는 것이 조기 고장의 가장 일반적인 원인입니다.

취급 및 기계적 응력

실리콘 카바이드 발열체는 단단하지만 유리처럼 부서지기 쉽습니다. 설치 중에는 극도로 주의해서 다루어야 합니다. 떨어뜨리거나 단단한 표면에 부딪히면 파손될 가능성이 높습니다.

올바른 전기 연결

발열체의 차가운 끝단과 전원 스트랩 사이의 연결은 고장의 빈번한 지점입니다. 접촉면이 깨끗한지 확인하고, 전기 아크 발생을 방지하기 위해 클램프를 단단히 조여야 합니다. 전기 아크는 발열체 단자를 빠르게 파괴할 수 있습니다.

일치하는 전기 저항

다중 발열체 설치의 경우, 주어진 회로의 모든 발열체가 전기 저항 값이 서로 가깝게 일치하는 것이 중요합니다(일반적으로 +/-10% 허용 오차 내). 일치하지 않는 발열체는 불균일한 가열로 이어져 일부 발열체가 더 뜨거워지게 만들고 수명을 급격히 단축시킵니다.

열팽창

설계는 발열체의 열 팽창 및 수축을 허용해야 합니다. 발열체가 너무 단단하게 구속되면 가열될 때 열 응력으로 인해 파손됩니다.

절충점 이해하기

각 방향은 서로 다른 설계 고려 사항을 제시합니다. 단 하나의 "최고" 선택은 없으며, 정답은 특정 가마 설계 및 작동 우선순위에 따라 달라집니다.

수평 장착의 경우

수평 발열체는 전체 가마를 냉각시키거나 지붕 구조를 해체하지 않고도 접근하고 교체하기가 더 쉬운 경우가 많습니다. 이는 가동 중단 시간이 비용이 많이 드는 연속 생산 환경에서 실용적인 선택이 되게 합니다. 그러나 처짐을 방지하기 위해 가마 내부에 더 복잡한 지지 시스템이 필요합니다.

수직 장착의 경우

수직 발열체는 처짐 위험을 완전히 제거하여 더 나은 수명을 제공합니다. 이는 최대의 신뢰성과 장기적인 사용이 필요한 응용 분야에 이상적입니다. 단점은 챔버 설계, 특히 지붕 매달림 설계의 복잡성이 증가할 수 있다는 것입니다.

목표에 맞는 올바른 선택하기

귀하의 결정은 주요 설계 목표에 따라 안내되어야 합니다.

발열체 수명 극대화에 중점을 둔다면: 수직 장착은 주요 기계적 고장 모드인 처짐을 제거하므로 일반적으로 더 우수한 선택입니다.
유지보수 및 교체 용이성에 중점을 둔다면: 수평 장착은 가마 벽을 통해 발열체에 더 쉽게 접근할 수 있도록 하는 경우가 많습니다.
새로운 가마 설계에 중점을 둔다면: 본질적인 신뢰성 때문에 수직 장착을 먼저 고려하되, 챔버 설계 및 적재 과정의 복잡성과 비교하여 고려하십시오.
기존 가마 개조에 중점을 둔다면: 선택은 기존 발열체 개구부, 내부 여유 공간 및 지지 구조에 의해 크게 결정됩니다.

궁극적으로 성공적인 설치는 신중한 취급과 강력한 기계적 지지를 통해 재료의 특성을 존중하는 데 달려 있습니다.

요약표:

방향	주요 고려 사항	최적인 경우
수평	처짐 방지를 위한 지지 필요; 유지보수를 위한 접근 용이	교체 용이성과 연속 생산을 우선시하는 응용 분야
수직	처짐 위험 제거; 더 간단한 기계적 지지	최대 신뢰성과 수명을 중시하는 응용 분야
