PECVD 시스템의
가변 온도 스테이지는 상온(RT)부터 최대 섭씨 600도까지 작동합니다. 이 범위는 최소한의 열 입력이 필요한 공정부터 특정 박막 특성을 얻기 위해 상당한 열이 필요한 공정까지 다양한 증착 공정을 수용하도록 설계되었습니다.
시스템의 상온(RT)부터 600°C까지의 온도 범위는 중요한 설계 기능입니다. 이는 열에 민감한 기판에 저온에서 박막을 증착하고 고온에서 고품질의 결정질 박막을 성장시킬 수 있는 유연성을 제공하여 매우 다용도로 사용할 수 있는 도구입니다.
PECVD 공정에서 온도의 역할
기판 온도는 PECVD(Plasma-Enhanced Chemical Vapor Deposition) 공정에서 가장 중요한 매개변수 중 하나입니다. 이는 기판 표면의 전구체 분자에 사용할 수 있는 에너지에 직접적인 영향을 미치며, 이는 증착된 박막의 최종 특성을 결정합니다.
박막 품질 및 응력 제어
온도는 박막 밀도, 화학양론 및 내부 응력에 지대한 영향을 미칩니다. 일반적으로 증착 온도가 높으면 표면 확산을 위한 더 많은 에너지가 제공되어 원자가 더 안정적이고 낮은 에너지 위치에 자리 잡을 수 있습니다.
이는 일반적으로 낮은 수소 함량(질화규소 또는 비정질 실리콘의 경우)을 갖는 더 조밀한 박막을 생성하고 박막의 기계적 응력을 인장 응력에서 압축 응력으로 조정하는 데 도움이 될 수 있습니다.
증착 속도에 미치는 영향
박막 성장 속도는 기판 표면의 온도 의존적 화학 반응과 밀접하게 관련되어 있습니다. 많은 영역에서 온도를 높이면 이러한 표면 반응을 가속화하여 증착 속도가 증가합니다.
그러나 특정 시점에서 공정은 반응물이 표면으로 이동하는 물질 전달에 의해 제한될 수 있으며, 추가적인 온도 증가는 수확 체감을 가져올 수 있습니다.
결정질 구조 구현
온도 범위의 상한은 다결정 박막 증착에 필수적입니다. 600°C에 가까운 온도는 핵 형성 활성화 장벽을 극복하고 원자가 폴리실리콘(poly-Si)의 경우와 같이 정렬된 결정 격자로 배열되도록 충분한 열 에너지를 제공합니다.
민감한 기판 보호
반대로, 상온 또는 상온 근처에서 증착할 수 있는 능력은 PECVD의 주요 장점입니다. 이를 통해 플라스틱, 폴리머 또는 민감한 금속화 층이 있는 완전히 제작된 반도체 소자와 같이 고온을 견딜 수 없는 기판에 박막을 증착할 수 있습니다.
공정 제한 사항 이해
상온(RT)부터 600°C 범위는 다용도이지만, 이와 관련된 맥락과 트레이드오프를 이해하는 것이 중요합니다.
600°C 상한
600°C 최대 온도는 비정질 및 다결정 실리콘, 이산화규소 및 질화규소를 포함한 많은 일반적인 박막에 충분합니다. 그러나 일반적으로 고품질 단결정 에피택셜 박막을 증착하기에는 충분히 높지 않습니다. 에피택셜 박막은 종종 800°C 이상의 온도와 LPCVD 또는 MBE와 같은 다른 기술을 필요로 합니다.
온도 램프 및 안정성
설정 온도, 특히 고온에 도달하는 것은 즉각적이지 않습니다. 일관되고 반복 가능한 결과를 보장하려면 스테이지가 램프 업 및 안정화하는 데 필요한 시간을 공정 레시피에 고려해야 합니다. 마찬가지로, 기판에 균열이 생기거나 박막이 박리될 수 있는 열 충격을 방지하기 위해 제어된 냉각이 중요합니다.
기판 전체의 균일성
기판 전체에 균일한 온도를 유지하는 것은 균일한 박막 두께와 특성을 얻는 데 중요합니다. 웨이퍼 전체의 열 기울기는 응력, 조성 및 증착 속도에 변화를 초래하여 소자 수율에 영향을 미칠 수 있습니다.
온도를 증착 목표에 맞추기
이상적인 온도는 전적으로 재료 및 응용 분야에 따라 달라집니다. 다음을 일반적인 지침으로 사용하십시오.
- 주요 초점이 민감한 기판(예: 폴리머)에 증착하는 경우: 기본 재료의 손상을 방지하기 위해 범위의 저온(상온 ~ 200°C)을 사용하십시오.
- 주요 초점이 고품질 유전체 박막(예: SiNₓ 또는 SiO₂)인 경우: 낮은 응력, 높은 밀도 및 합리적인 처리량의 좋은 균형을 달성하기 위해 중간 범위(250°C ~ 400°C)를 사용하십시오.
- 주요 초점이 다결정 박막(예: poly-Si)을 성장시키는 경우: 결정화에 필요한 열 에너지를 제공하기 위해 범위의 고온(550°C ~ 600°C)을 사용하십시오.
궁극적으로 이 온도 범위는 재료 및 장치 요구 사항에 정확하게 증착 조건을 조정할 수 있는 유연성을 제공합니다.
요약표:
| 온도 범위 | 주요 응용 분야 | 장점 |
|---|---|---|
| 상온 ~ 200°C | 민감한 기판(예: 폴리머) | 열 손상으로부터 재료 보호 |
| 250°C ~ 400°C | 유전체 박막(예: SiNₓ, SiO₂) | 낮은 응력, 높은 밀도 및 처리량의 균형 |
| 550°C ~ 600°C | 다결정 박막(예: poly-Si) | 결정화 및 향상된 박막 품질 가능 |
KINTEK의 고급 솔루션으로 PECVD 공정을 최적화하십시오! 뛰어난 R&D 및 사내 제조 역량을 활용하여, 당사는 다양한 연구실에 귀사의 고유한 요구 사항에 맞춘 CVD/PECVD 시스템을 포함한 고온로 시스템을 제공합니다. 당사의 심도 깊은 맞춤화 기능은 우수한 박막 증착을 위한 정밀한 온도 제어를 보장합니다. 지금 문의하십시오 당사가 귀사의 실험 결과를 어떻게 향상시킬 수 있는지 논의하십시오!

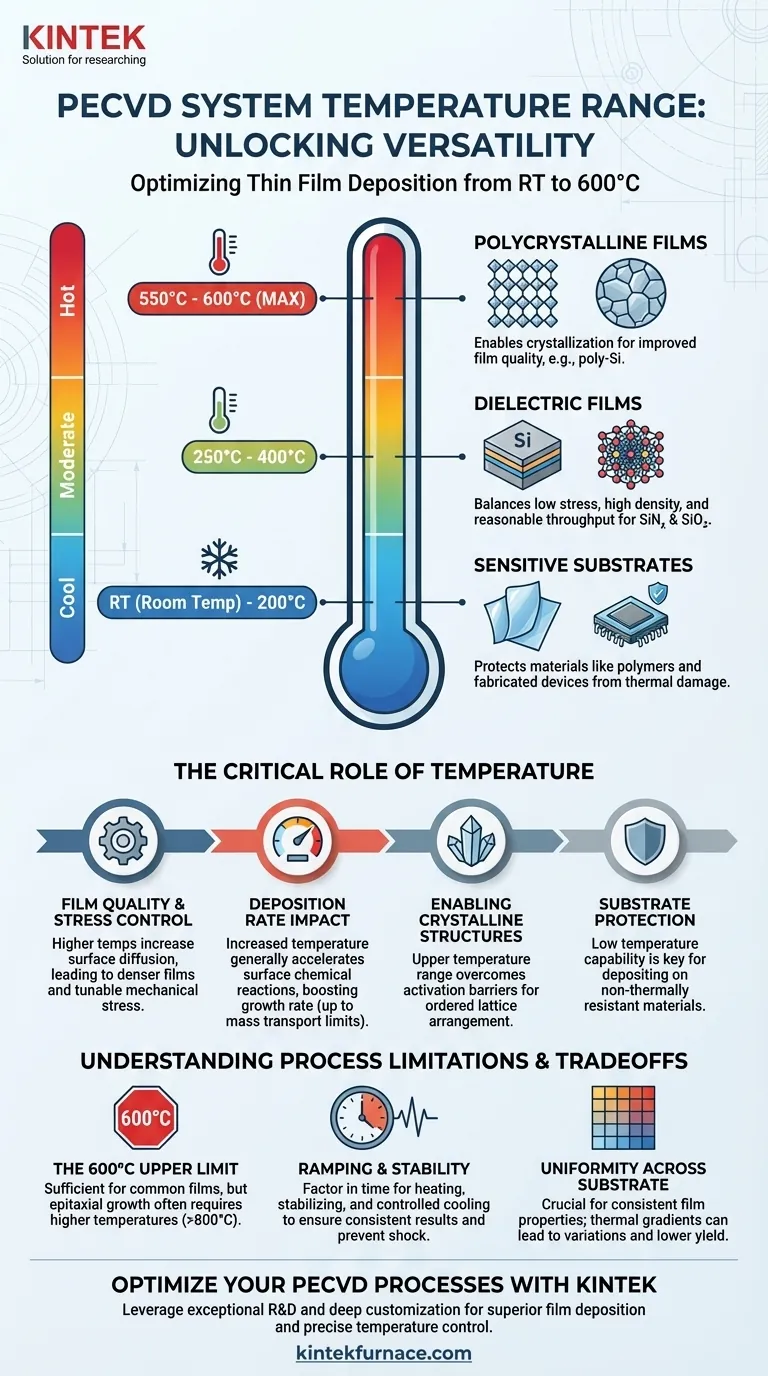

시각적 가이드
