본질적으로 유도 용접은 비접촉 전자기장을 사용하여 전도성 재료에 강렬하고 국소적인 열을 생성하는 고속 공정입니다. 재료의 가장자리가 특정 용접 온도에 도달하면 기계적으로 함께 압착되어 매끄럽고 무결성이 높은 접합부를 형성합니다. 이 방법은 금속과 특수 처리된 플라스틱 모두에 적용 가능합니다.
용접부를 채우기 위해 재료를 녹이는 기존 용접과 달리, 유도 용접은 모재의 가장자리를 직접 가열합니다. 이러한 속도와 정밀도 덕분에 금속을 완전히 녹이지 않고 고체 상태에서 단조하여 깨끗하고 강력한 용접부를 만드는 튜브 및 파이프 제조를 위한 지배적인 기술이 되었습니다.
기본 원리: 비접촉 가열
유도 용접을 제대로 이해하려면 먼저 이를 가능하게 하는 물리학을 이해해야 합니다. 이 공정은 우아하고 효율적이며 몇 가지 핵심 전기 원리에 의존합니다.
전자기 유도 작동 방식
유도 용접기는 고주파 교류(AC)가 통과하는 특수 설계된 구리 코일을 사용합니다. 이로 인해 코일 주위에 강력하고 빠르게 변화하는 자기장이 생성됩니다.
강철 스트립과 같은 전도성 재료가 이 자기장 내에 놓이면 자기장은 금속 자체 내에 강력한 전류를 유도합니다. 이는 와전류(eddy currents)라고 합니다.
고주파 전류의 역할
고주파 전류의 사용은 매우 중요합니다. 이는 "표피 효과(skin effect)"라는 현상을 일으키는데, 유도된 와전류가 재료 표면을 따라 매우 얇은 층으로 흐르도록 강제됩니다.
이는 가열 효과를 정확히 필요한 곳, 즉 접합될 두 가장자리에 집중시킵니다. 그 결과 재료의 대부분에 에너지를 낭비하지 않고 매우 빠르고 효율적으로 가열됩니다.
고체 상태 단접 용접 생성
가장자리는 금속이 가소성이 있고 연성이 생기는 온도까지 가열되지만, 일반적으로 실제 녹는점보다는 낮습니다.
가열 직후, 압력 롤러가 이 뜨거워지고 가소화된 가장자리를 엄청난 압력으로 함께 밀어붙입니다. 이 고압 단조 작용은 용접부에서 산화물 및 기타 불순물을 밀어내어 원래 모재보다 야금 구조가 더 강한 "단접 용접(forge weld)"을 만듭니다.
단계별 유도 용접 공정
튜브 제조와 같은 일반적인 산업 응용 분야에서 이 공정은 연속적이고 고도로 자동화되어 있습니다.
1단계: 재료 성형
평평한 금속 스트립이 풀리고 일련의 롤러를 통과하면서 점진적으로 개방된 심(seam)을 가진 튜브 또는 프로파일 형태로 성형됩니다. 두 가장자리 사이에 좁고 정밀한 간격이 유지됩니다.
2단계: 국소 가열
개방된 심 튜브는 유도 코일을 통과하며, 코일은 간격 바로 위에 위치합니다. 고주파 자기장이 반대쪽 두 가장자리를 1초의 일부 만에 목표 용접 온도까지 가열합니다.
3단계: 단조 및 응고
유도 코일 바로 아래에 있는 압력 롤러(또는 "압착 롤러") 세트가 엄청난 압력으로 가열된 가장자리를 함께 밀어붙입니다. 이로써 단접 용접이 완료되고 재료는 연속적인 용접 튜브로 응고됩니다.
장단점 이해하기
모든 상황에 완벽한 공정은 없습니다. 유도 용접의 장점과 한계를 이해하는 것은 올바른 적용을 위해 중요합니다.
주요 장점: 속도와 품질
주요 장점은 속도입니다. 유도 용접은 사용 가능한 용접 공정 중 가장 빠르며 대량 연속 생산 라인에 이상적입니다.
이 공정은 또한 예외적으로 깨끗하고 효율적입니다. 용가재(filler metal)가 없고, 슬래그가 없으며, 스패터가 최소화됩니다. 결과 용접부는 매우 일관성이 있으며 강도를 저해하는 불순물이 없습니다.
주요 한계: 형상 및 비용
유도 용접은 파이프, 튜브 및 구조용 빔에서 발견되는 것과 같이 길고 연속적인 심을 단순한 형상으로 생산하는 데 가장 적합합니다. 복잡한 접합부나 맞춤형 일회성 제작에는 실용적이지 않습니다.
유도 용접 장비의 초기 자본 투자가 상당하므로 높은 처리량이 비용을 정당화할 수 있는 대규모 제조 운영에 더 적합합니다.
금속을 넘어: 플라스틱 용접
유도는 주로 전도성 금속에 사용되지만 특정 유형의 플라스틱을 접합하도록 조정될 수도 있습니다.
비전도성 재료의 과제
플라스틱은 전기 절연체이므로 금속을 가열하는 와전류를 플라스틱 내부에 유도할 수 없습니다. 표준 유도 가열 공정은 작동하지 않습니다.
해결책: 자기 이력 현상
이를 극복하기 위해 플라스틱에 강자성 입자를 혼합하거나 접합부에 특수 임플란트를 삽입하여 "도핑"합니다.
조립품이 자기장에 놓이면 자기장이 이러한 입자의 자화 방향을 빠르게 전환시킵니다. 이 지속적인 재배향은 자기 이력 현상(magnetic hysteresis)이라는 과정을 통해 내부 마찰과 열을 생성하여 주변 플라스틱을 녹이고 압력 하에서 접합부가 융합되도록 합니다.
응용 분야에 적합한 선택
이러한 지침을 사용하여 유도 용접이 프로젝트에 적합한지 판단하십시오.
- 주요 초점이 대량 튜브 또는 파이프 생산인 경우: 유도 용접은 업계 표준이며 규모에 따라 비교할 수 없는 속도, 품질 및 비용 효율성을 제공합니다.
- 주요 초점이 복잡한 형상 또는 짧은 런 용접인 경우: 이 공정은 적합하지 않습니다. MIG, TIG 또는 레이저 용접과 같은 기존 방법이 훨씬 더 많은 유연성을 제공합니다.
- 특정 열가소성 수지에서 깨끗하고 빠른 접합부 생성에 중점을 두는 경우: 강자성 첨가제로 특별히 배합된 플라스틱을 사용할 수 있다면 유도는 실행 가능하고 첨단 기술 옵션입니다.
원리를 이해함으로써 이 고효율 공정이 제조 목표와 일치하는지 자신 있게 판단할 수 있습니다.
요약표:
| 측면 | 세부 정보 |
|---|---|
| 공정 유형 | 비접촉, 전자기 유도 가열 |
| 재료 | 전도성 금속(예: 강철), 강자성 첨가제가 포함된 플라스틱 |
| 주요 단계 | 재료 성형, 유도 코일을 통한 국소 가열, 압력 하에서의 단조 |
| 장점 | 고속, 깨끗한 용접, 용가재 불필요, 강력한 접합부, 효율적인 에너지 사용 |
| 한계 | 단순한 형상(예: 튜브)에 가장 적합, 높은 초기 비용, 복잡한 접합부에는 부적합 |
| 응용 분야 | 튜브 및 파이프 제조, 구조용 빔, 특정 열가소성 수지 |
KINTEK의 첨단 고온로 솔루션으로 제조를 향상시키십시오! 뛰어난 R&D와 사내 제조 역량을 활용하여 머플로, 튜브로, 회전로, 진공로 및 분위기로, CVD/PECVD 시스템과 같은 안정적인 장비를 다양한 실험실에 제공합니다. 강력한 심층 맞춤화 기능은 고유한 실험 요구 사항에 대한 정확한 솔루션을 보장하여 효율성과 용접 품질을 향상시킵니다. 공정 최적화를 시작할 준비가 되셨습니까? 대량 생산 목표를 지원할 수 있는 방법에 대해 논의하려면 오늘 저희에게 연락하십시오!

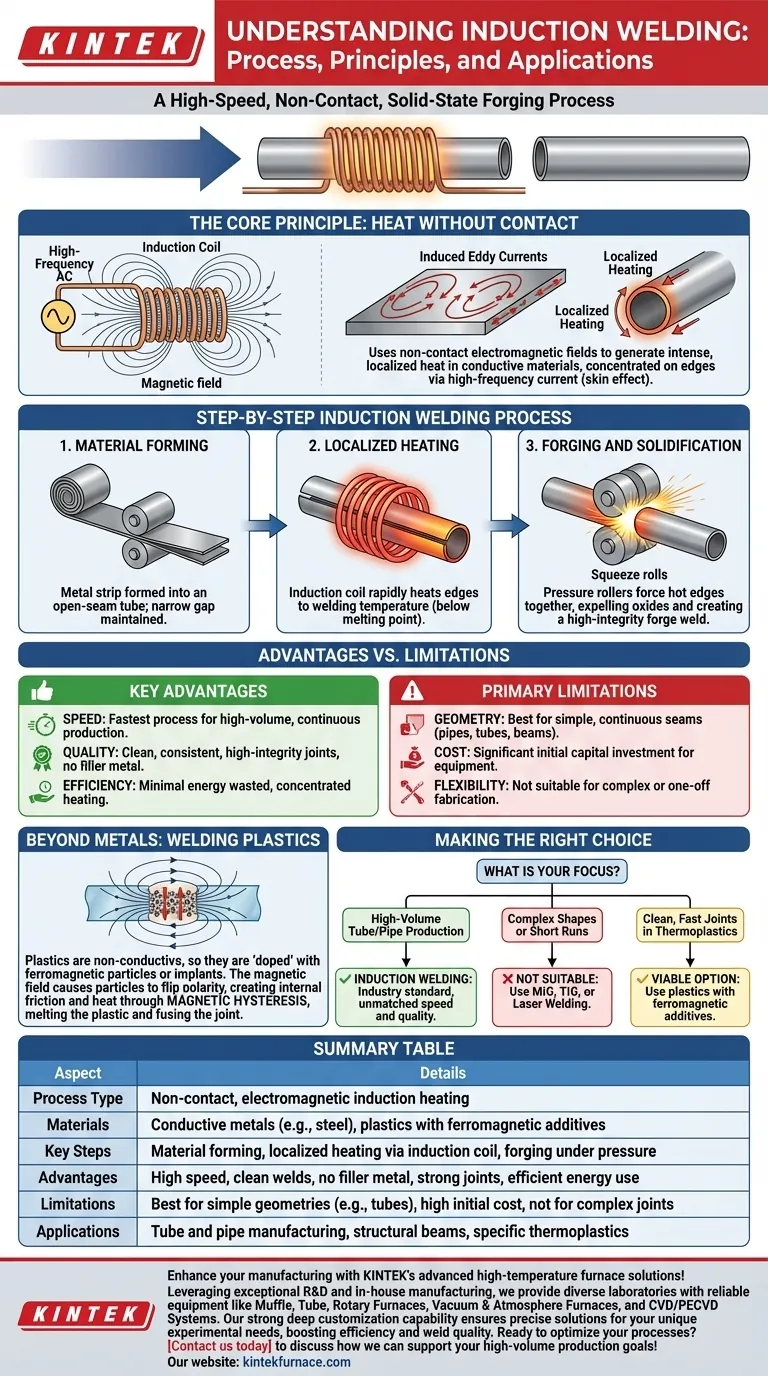

시각적 가이드
