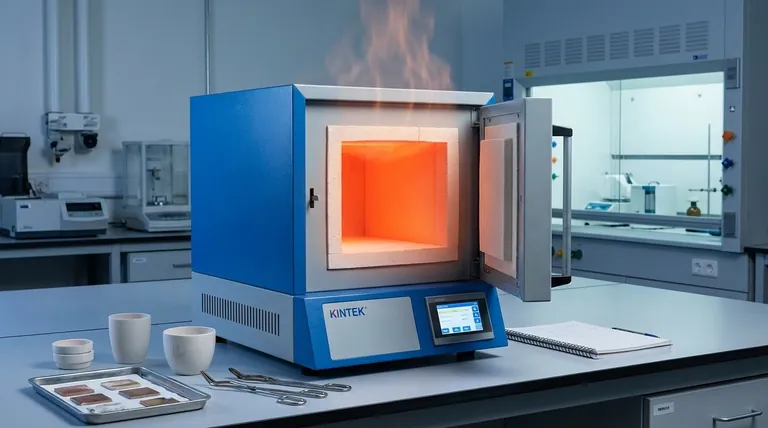

머플로(Muffle Furnace)는 무엇이며, 일반적으로 어떻게 작동하나요? 오염 없는 가열에서의 역할 알아보기

본질적으로, 머플로는 간접 가열 방식을 사용하는 고온 오븐입니다. 여기에는 "머플(muffle)"이라는 주 챔버가 포함되어 있으며, 가열되는 재료를 실제 발열체로부터 격리시킵니다. 이 설계는 재료가 연소 부산물이나 열원과의 직접적인 접촉에 의해 오염되지 않도록 보장합니다.

머플로의 결정적인 특징은 고온에 도달하는 능력뿐만 아니라, 분리 장벽인 머플을 사용하여 고도로 균일하고 오염 없는 가열을 제공한다는 것입니다. 이는 재료의 순도와 일관된 열처리가 중요한 공정에 필수적입니다.

핵심 원리: 간접 가열 설명

박스형 또는 챔버형 로라고도 알려진 머플로는 간단하지만 중요한 원리로 작동합니다. 열원이 내용물과 직접 상호 작용할 수 있는 단순한 오븐과 달리, 머플로는 통제되고 격리된 환경을 조성합니다.

"머플"이란 무엇인가요?

"머플"은 일반적으로 고온에 강한 세라믹 또는 금속 합금으로 만들어진 밀폐된 챔버입니다. 이는 보호 장벽 역할을 하며, 더 큰 노 구조 내부에 상자를 형성합니다.

전기 코일이든 가스 버너이든 발열체는 이 머플 챔버 외부에 위치합니다.

열이 전달되는 방식

발열체는 머플 주변 공간을 가열합니다. 이 열은 복사와 대류를 통해 머플 벽을 거쳐 내부 챔버로 전달됩니다.

열이 머플의 모든 면에서 안쪽으로 복사되기 때문에 내부에는 예외적으로 균일한 온도 영역이 생성됩니다. 정교한 제어 시스템이 온도를 모니터링하고 조정하여 정밀도를 보장합니다.

이것이 중요한 이유: 균일성과 순도

이 간접 가열 방식은 두 가지 주요 이점을 제공합니다. 첫째, 온도 균일성을 보장하여 민감한 재료를 손상시킬 수 있는 핫스팟을 최소화합니다.

둘째, 시료의 순도를 보장합니다. 작업물을 발열체 및 잠재적인 연료 연소 부산물로부터 격리함으로써, 로는 화학적 오염을 방지합니다. 이는 분석 화학, 재료 과학 및 품질 관리 응용 분야에 필수적입니다.

현대 머플로의 주요 구성 요소

설계는 다양하지만, 대부분의 머플로는 간접 가열 원리를 중심으로 하는 공통된 구조를 공유합니다.

발열체

가장 일반적인 방법은 정밀한 제어와 깨끗한 작동 환경을 제공하는 전기 저항 코일을 사용하는 것입니다. 그러나 일부 산업용 로는 천연가스, 프로판 또는 석유로 가열될 수 있습니다.

내부 머플 챔버

이것은 로를 정의하는 핵심 구성 요소입니다. 작업물을 포함하고 외부 발열체로부터 작업물을 보호하여 열처리 공정의 무결성을 보장합니다.

외부 케이싱 및 단열재

1800°C(3272°F)를 초과하는 온도에 도달하고 유지하기 위해, 로는 두껍게 단열됩니다. 외부 본체는 여러 층의 내화 벽돌 및 기타 단열재로 안감을 대어 강렬한 열을 안전하고 효율적으로 가둡니다.

제어 시스템 및 안전 기능

디지털 컨트롤러는 로의 두뇌 역할을 하며, 정밀한 온도 프로그래밍을 가능하게 합니다. 최신 장치는 설정 한계를 초과하면 시스템을 종료하는 과온 보호와 전기적 결함을 방지하는 회로 차단기와 같은 중요한 안전 메커니즘을 포함합니다.

장단점 이해하기

매우 효과적이지만, 머플로 설계에는 고려 사항이 없는 것은 아닙니다. 이를 이해하는 것은 특정 작업에 적합한 도구를 선택하는 데 도움이 됩니다.

느린 가열 램프

열이 머플 벽을 통해 간접적으로 전달되어야 하므로, 이러한 로는 직접 가열되는 가마에 비해 온도 상승 속도가 느릴 수 있습니다.

에너지 효율

머플의 추가 레이어와 주변 공간을 가열해야 하는 필요성으로 인해, 이러한 로는 직접 가열 설계보다 에너지 효율이 약간 떨어질 수 있습니다. 그러나 고품질 단열재가 이 효과를 상당히 완화합니다.

구조적 복잡성

머플 자체는 극심한 열 순환으로 인해 시간이 지남에 따라 성능이 저하될 수 있는 구성 요소입니다. 이는 더 간단한 로 설계에 비해 추가적인 유지 보수 지점 또는 궁극적인 고장 지점을 나타냅니다.

목표에 맞는 올바른 선택

머플로 선택은 열처리 공정의 요구 사항에 전적으로 달려 있습니다.

재료 순도가 주요 초점이라면: 머플로는 열원으로부터의 오염을 방지하므로 올바른 선택입니다.
정밀하고 균일한 가열이 주요 초점이라면: 간접 가열 방식은 온도 변화나 핫스팟을 견딜 수 없는 민감한 재료를 처리하는 데 이상적입니다.
단순히 고온에 빠르게 도달하는 것이 주요 초점이라면: 직접 가열 가마가 더 효율적인 옵션일 수 있습니다. 단, 잠재적 오염 및 약간의 온도 기울기가 공정에 문제가 되지 않는다는 조건 하에 그렇습니다.

머플의 목적이 분리라는 것을 이해하면 특정 응용 분야에 적합한 가열 기술을 선택할 수 있습니다.

요약표:

측면	설명
핵심 원리	머플 챔버를 통한 간접 가열로 재료를 열원으로부터 격리시켜 순도와 균일한 온도를 보장합니다.
주요 장점	오염 없는 가열, 정밀한 온도 제어, 민감한 응용 분야를 위한 균일한 열 분포.
일반적인 용도	분석 화학, 재료 과학, 품질 관리, 고온 순도를 요구하는 공정.
고려 사항	느린 가열 속도, 잠재적인 에너지 비효율성, 유지 보수가 필요한 구조적 복잡성.
