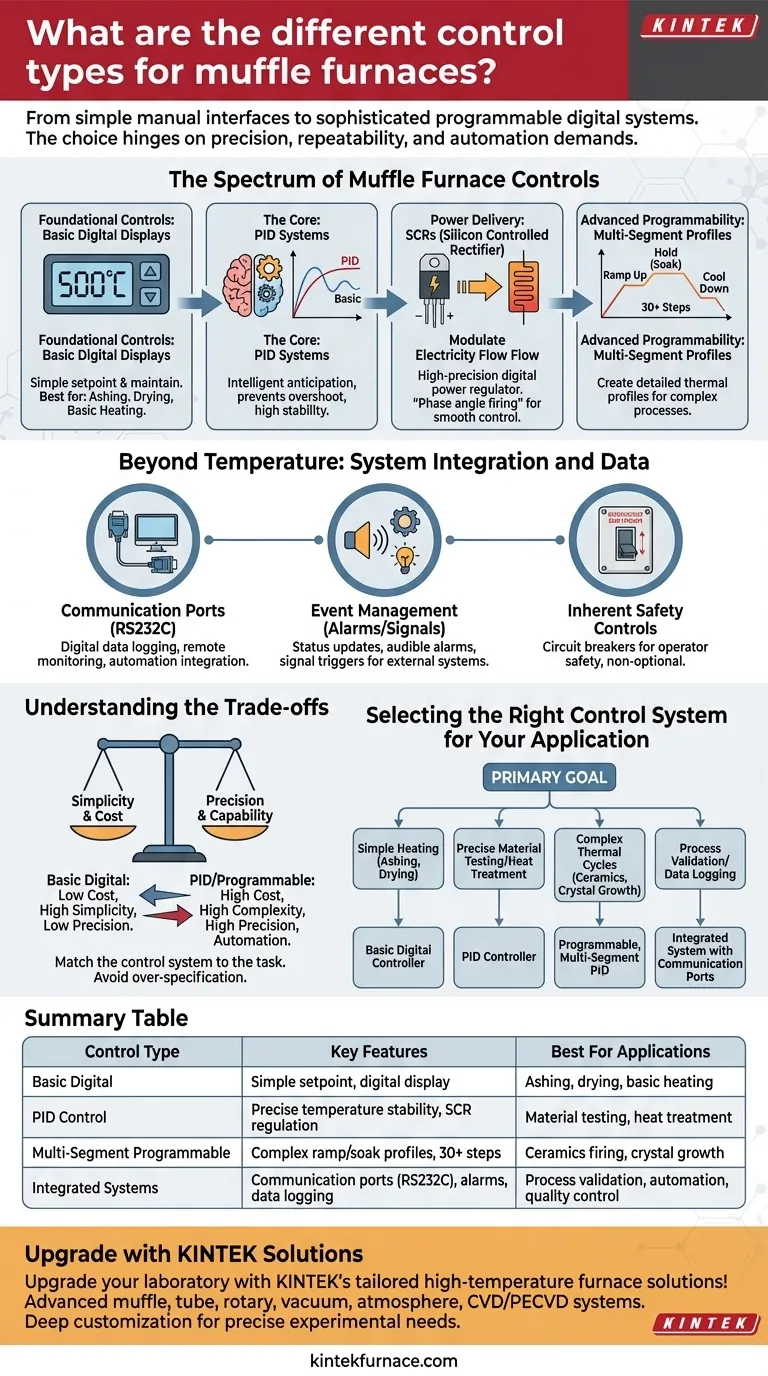

머플로의 다양한 제어 유형은 무엇입니까? 정밀성과 효율성을 위한 올바른 시스템 선택

핵심적으로, 머플로 제어는 간단한 수동 인터페이스부터 매우 정교하고 프로그래밍 가능한 디지털 시스템에 이르기까지 다양합니다. 기본 모델은 단일 온도를 설정하기 위한 디지털 디스플레이를 사용하는 반면, 고급 머플로는 복잡한 열 프로파일을 자동화하고 데이터를 로깅하기 위한 통신 포트가 있는 다중 세그먼트 PID 컨트롤러를 사용합니다.

제어 시스템의 선택은 "최고"가 무엇인지에 대한 것이 아니라 귀하의 작업에 가장 적합한 것이 무엇인지에 대한 것입니다. 결정은 특정 응용 프로그램이 요구하는 정밀도, 반복성 및 자동화 수준에 달려 있습니다.

머플로 제어 스펙트럼

제어 시스템을 이해하는 것은 머플로를 효과적으로 활용하는 데 중요합니다. 제어는 도달할 수 있는 온도뿐만 아니라 온도에 도달하는 방법, 유지하는 시간 및 프로세스가 문서화되는 방법을 결정합니다.

기초 제어: 기본 디지털 디스플레이

가장 간단한 제어 시스템은 일반 디지털 디스플레이와 키패드로 구성됩니다. 이는 때때로 이전 아날로그 "포인터 테이블"의 후속 제품입니다.

그들의 기능은 간단합니다. 목표 온도(설정점)를 설정하면 로가 해당 온도에 도달하고 유지하기 위해 작동합니다. 이는 단일의 안정적인 온도만 필요한 기본 응용 프로그램에 적합합니다.

현대 제어의 핵심: PID 시스템

대부분의 현대적이고 고품질의 로는 PID(비례-적분-미분) 자동 제어 시스템을 사용합니다. 이는 정밀한 온도 관리를 위한 산업 표준입니다.

PID 컨트롤러를 로의 고급 크루즈 컨트롤 시스템이라고 생각해보세요. 단순히 열을 켜고 끄는 것이 아니라 온도 변화를 지능적으로 예측하여 오버슈트를 방지하고 놀라운 안정성으로 설정점을 유지합니다.

전력 공급 메커니즘: SCR

PID 컨트롤러가 "뇌"라면, 실리콘 제어 정류기(SCR)는 종종 "근육"입니다. 이 구성 요소는 고정밀 디지털 전력 조절기 역할을 합니다.

PID 컨트롤러의 지시에 따라 SCR은 발열체로 흐르는 전기의 양을 미세하게 조절합니다. 이러한 "위상각 발사"는 PID 시스템이 알려진 부드럽고 안정적인 온도 제어를 가능하게 합니다.

고급 프로그래밍 기능: 다중 세그먼트 프로파일

복잡한 프로세스에는 단순한 설정점으로는 충분하지 않습니다. 고급 컨트롤러는 종종 30단계 이상으로 다중 세그먼트 프로그래밍 기능을 제공합니다.

이를 통해 상세한 열 프로파일을 생성할 수 있습니다. 로가 30분 동안 특정 온도로 상승하도록 프로그래밍하고, 해당 온도에서 2시간 동안 유지(또는 "침지")하고, 더 낮은 온도로 냉각하는 등 여러 단계를 설정할 수 있습니다. 이는 재료 과학, 세라믹 및 복잡한 열처리에 중요합니다.

온도를 넘어: 시스템 통합 및 데이터

현대 로 제어는 단순한 가열을 넘어 자동화, 데이터 로깅 및 안전 통합을 포함합니다. 이러한 기능은 로를 독립형 상자에서 더 크고 제어되는 프로세스의 일부로 변모시킵니다.

데이터 및 자동화: 통신 포트

많은 고급 컨트롤러에는 RS232C 또는 기타 외부 어댑터와 같은 통신 단자가 포함되어 있습니다.

이러한 포트를 통해 로를 컴퓨터 또는 더 큰 실험실 자동화 시스템에 연결할 수 있습니다. 이는 디지털 데이터 로깅, 원격 프로세스 모니터링 및 로의 작동을 자동화된 워크플로우에 통합하는 데 필수적입니다.

이벤트 관리: 알람 및 신호 출력

알람, 작동 신호 및 이벤트용 단자는 외부 시스템 또는 작업자에게 중요한 상태 업데이트를 제공합니다.

이러한 출력은 사이클이 완료되었을 때 가청 알람을 트리거하거나, 로가 작동 중임을 나타내기 위해 조명을 켜거나, 프로세스의 다음 단계를 시작하기 위해 다른 장비로 신호를 보낼 수 있습니다.

내재된 안전 제어

공정 제어 외에도 모든 로에는 중요한 안전 제어가 있습니다. 가장 기본적인 것은 회로 차단기로, 비상 전원 차단을 위한 즉각적인 방법을 제공합니다. 이러한 시스템은 선택 사항이 아니며 작업자 안전에 필수적입니다.

절충점 이해

올바른 기능을 선택하려면 기능과 복잡성 및 비용의 균형을 맞춰야 합니다.

단순성 대 정밀성

기본 디지털 컨트롤러는 회화 또는 건조와 같은 간단한 작업에 직관적이고 신뢰할 수 있습니다. 그러나 PID 시스템의 안정성이 부족하고 고급 재료 작업에 필요한 복잡한 램프/유지 프로파일을 수행할 수 없습니다.

비용 대 기능

통신 포트가 있는 프로그래밍 가능한 다중 세그먼트 컨트롤러는 로의 비용을 크게 증가시킵니다. 이 투자는 작업에 높은 정밀도, 반복성을 위한 자동화 또는 프로세스 검증 및 품질 관리를 위한 데이터 로깅이 필요할 때만 정당화됩니다.

과도한 사양화의 위험

더 많은 기능이 항상 더 낫다고 가정하지 마십시오. 단순하고 반복적인 작업에 너무 복잡한 제어 시스템은 불필요한 고장 지점을 유발하고 작업자 교육 시간을 늘릴 수 있습니다. 제어 시스템을 작업에 맞게 조정하십시오.

응용 분야에 적합한 제어 시스템 선택

주요 목표를 사용하여 제어 시스템 선택을 안내하십시오.

단일 온도로 간단한 가열(예: 회화, 건조)이 주요 초점인 경우: 기본 디지털 컨트롤러로 충분하며 비용 효율적입니다.
정밀한 재료 테스트 또는 열처리가 주요 초점인 경우: 온도 안정성을 보장하고 오버슈트를 방지하려면 PID 컨트롤러가 필수적입니다.
복잡한 열 사이클(예: 결정 성장, 세라믹 소성) 생성이 주요 초점인 경우: 프로그래밍 가능한 다중 세그먼트 PID 컨트롤러가 필수적입니다.
프로세스 검증 또는 품질 관리를 위한 데이터 로깅이 주요 초점인 경우: 외부 데이터 캡처를 위한 통신 포트(예: RS232C)가 있는 시스템이 필요합니다.

올바른 제어를 선택하면 로가 단순히 열원일 뿐만 아니라 특정 과학 또는 산업 목표에 맞춰진 정밀한 도구가 됩니다.

요약표:

제어 유형	주요 기능	최적의 응용 분야
기본 디지털	단순 설정점, 디지털 디스플레이	회화, 건조, 기본 가열
PID 제어	정밀한 온도 안정성, SCR 전력 조절	재료 테스트, 열처리
다중 세그먼트 프로그래밍 가능	복잡한 램프/유지 프로파일, 30단계 이상	세라믹 소성, 결정 성장
통합 시스템	통신 포트(예: RS232C), 알람, 데이터 로깅	프로세스 검증, 자동화, 품질 관리
