소성 온도는 나노 다공성 산화구리(CuO) 필름의 구조적 진화를 위한 주요 동인 역할을 하며, 미세 입자의 크기와 품질을 직접 결정합니다. 구체적으로, 고온 머플로 킬른의 온도를 400°C에서 750°C로 높이면 입자 크기가 약 21nm에서 72nm로 세 배 이상 증가합니다.
핵심 요점: 열 에너지는 원자 확산과 결정립계 이동을 촉발하여 재료의 미세 구조를 근본적으로 변화시킵니다. 이 과정은 둥근 반비정질 입자를 뚜렷하고 날카로운 결정으로 변환하여 필름의 전자 수송 품질을 크게 향상시킵니다.
열 어닐링 메커니즘
원자 확산 촉진
머플로 킬른에서 제공하는 열은 원자 확산에 필요한 운동 에너지를 공급합니다.
고온에서 산화구리 격자 내의 원자는 이동하고 재배열될 수 있는 충분한 에너지를 얻습니다. 이러한 이동은 재료가 더 낮고 안정한 에너지 상태를 찾도록 하여 더 크고 안정적인 결정의 성장으로 나타납니다.
결정립계 이동
확산이 가속됨에 따라 결정립계 이동이 발생합니다.
표면 에너지가 높은 더 작은 입자는 더 큰 입자로 합쳐집니다. 이러한 통합은 400°C에서 약 21nm에서 750°C에서 72nm로 관찰된 크기 증가의 물리적 메커니즘입니다.
결정 형태의 진화
반비정질 상태에서 전환
낮은 소성 온도(400°C에 가까운)에서는 CuO 입자가 둥글고 반비정질인 경향이 있습니다.
이 상태에서는 결정 구조가 덜 정의됩니다. 뚜렷한 가장자리가 없다는 것은 원자가 아직 최적의 격자 위치에 완전히 자리 잡지 못했음을 나타냅니다.
날카로운 결정 가장자리 형성
온도가 750°C에 가까워지면 형태가 뚜렷하게 변합니다.
입자는 날카로운 가장자리와 명확한 결정 구조를 발달시킵니다. 이러한 기하학적 날카로움은 높은 결정성을 시각적으로 증명하며, 비정질 재료에서 흔히 발견되는 격자 결함이 제거되었음을 나타냅니다.
전자 특성에 미치는 영향
고결정 구조로의 전환은 직접적인 기능적 이점을 제공합니다. 바로 향상된 전자 수송입니다.
결함이 적은 잘 정돈된 결정 격자는 산란을 줄여 전자가 산화구리 필름을 통해 더 자유롭게 이동할 수 있도록 합니다.
킬른 환경의 역할
산화를 통한 정제
머플로 킬른의 고온 환경은 입자 성장 외에 중요한 이중 목적, 즉 정제를 수행합니다.
지속적인 열 산화 반응은 잔류 유기 계면활성제 및 용매(예: 올레일아민 또는 디페닐 에테르)의 완전한 제거를 보장합니다.
나노 다공성 구조 생성
나노 다공성 필름의 경우, 이러한 정제는 구조 형성에 핵심입니다.
기공 형성제(예: CTAB)가 사용된 경우, 킬른은 이들의 고온 열분해를 촉진합니다. 이 과정은 유기 템플릿을 태워 나노 입자 내에 원하는 규칙적인 메조 다공성 구조를 남깁니다.
절충점 이해
결정성 대 열 예산
더 높은 온도(750°C)는 우수한 결정성과 전자 특성을 제공하지만, 상당한 열 예산이 필요합니다.
이는 에너지 소비를 증가시키고 기판 자체도 분해 없이 이러한 온도를 견뎌야 하므로 사용할 수 있는 기판 유형을 제한합니다.
입자 크기 대 표면적
입자 크기와 비표면적 사이에는 본질적인 절충점이 있습니다.
더 큰 입자(72nm)는 전도성을 향상시키지만, 과도한 성장은 나노 다공성 재료의 특징인 화학 반응에 사용할 수 있는 총 표면적을 잠재적으로 감소시킬 수 있습니다.
목표에 맞는 올바른 선택
산화구리 필름을 최적화하려면 소성 온도를 특정 성능 지표에 맞추십시오.
- 주요 초점이 전자 전도성인 경우: 결정성을 극대화하고, 날카로운 입자 가장자리를 얻고, 가장 효율적인 전자 수송을 보장하기 위해 더 높은 온도(약 750°C)를 목표로 하십시오.
- 주요 초점이 작은 입자 특징을 보존하는 경우: 입자를 약 21nm로 유지하기 위해 더 낮은 온도(400°C에 가까운)를 유지하십시오. 다만, 반비정질 구조가 더 많다는 점을 받아들여야 합니다.
- 주요 초점이 순도와 기공 형성에 있는 경우: 잔류 오염이 기공을 막는 것을 방지하기 위해 유기 템플릿을 완전히 열분해하기에 충분한 온도(종종 최소 700°C 필요)를 보장하십시오.
결정 품질에 대한 필요성과 나노 다공성 구조의 물리적 제약 사이의 균형을 맞추는 온도를 선택하십시오.
요약 표:
| 온도 (°C) | 평균 입자 크기 | 형태 특성 | 주요 영향 |
|---|---|---|---|
| 400°C | ~21 nm | 둥근, 반비정질 | 작은 입자 특징 보존 |
| 750°C | ~72 nm | 날카로운 가장자리, 높은 결정성 | 전자 수송 극대화 |
| 영향 | 3.4배 증가 | 구조적 진화 | 정제 및 기공 형성 |
KINTEK 정밀 장비로 재료 연구를 향상시키세요
나노 다공성 필름의 입자 성장 및 결정성에 대한 뛰어난 제어를 확보하십시오. 전문가 R&D 및 제조를 기반으로 KINTEK은 고성능 머플로, 튜브, 회전, 진공 및 CVD 시스템을 제공합니다. 이 모든 시스템은 특정 열 예산 및 대기 요구 사항을 충족하도록 완벽하게 맞춤 설정할 수 있습니다.
400°C에서의 정밀한 원자 확산을 목표로 하든, 750°C에서의 고온 열분해를 목표로 하든, 당사의 실험실 킬른은 연구에 필요한 열 안정성을 제공합니다.
소성 공정 최적화할 준비가 되셨습니까? 맞춤형 킬른 솔루션을 찾으려면 지금 문의하십시오.

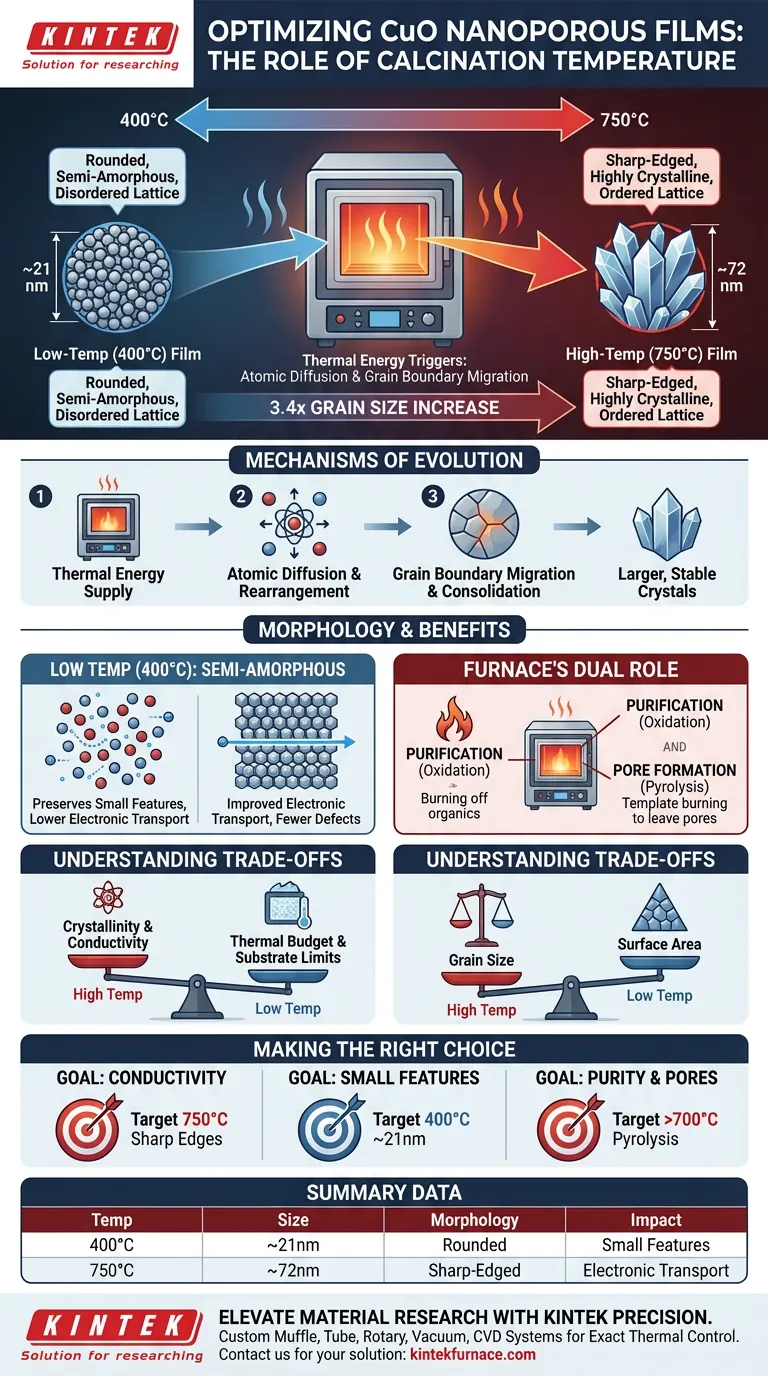

시각적 가이드
참고문헌
- Lukas Korell, Marcus Einert. On the structural evolution of nanoporous optically transparent CuO photocathodes upon calcination for photoelectrochemical applications. DOI: 10.1039/d4na00199k
이 문서는 다음의 기술 정보도 기반으로 합니다 Kintek Furnace 지식 베이스 .
관련 제품
- 실험실용 1700℃ 고온 머플 오븐 용광로
- 실험실용 1800℃ 고온 머플 오븐 용광로
- 실험실용 1200℃ 머플기로(Muffle Oven Furnace)
- 바닥 리프팅 기능이 있는 실험실 머플 오븐 용광로
- 실험실용 1400℃ 머플 오븐로
