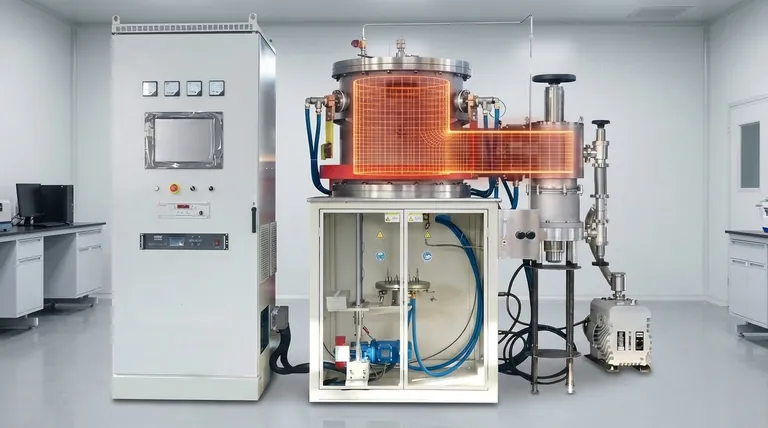

구조화된 계산 격자는 고온 용광로의 내부 공간을 세밀하게 이산화하여 수치 해법을 위한 정확한 공간 참조를 생성함으로써 시뮬레이션을 용이하게 합니다. 원통형 좌표계(축대칭 단면용)와 직사각형 좌표계(대류 튜브 번들용)와 같은 특정 좌표계를 적용하여 이러한 격자는 계산 메쉬를 물리적 형상에 맞춥니다. 이러한 정렬을 통해 특히 내부 벽 근처의 복잡한 유동 세부 사항과 열 교환 조건을 정확하게 포착할 수 있습니다.
구조화된 격자의 핵심 가치는 수학적 모델을 용광로의 물리적 모양과 일치시켜 중요한 경계층 물리학이 근사화되는 대신 정확하게 해결되도록 하는 능력입니다.
용광로 시뮬레이션에서 이산화의 역할
공간 참조 설정
고온 용광로를 시뮬레이션하려면 내부 공간의 연속적인 부피를 작고 뚜렷한 단위로 나누어야 합니다. 이 과정을 미세 이산화라고 하며, 용광로 내부의 구조화된 지도를 생성합니다.
수치 해법을 위한 경계 정의
구조화된 격자는 수치 계산을 위한 기본 프레임워크를 제공합니다. 용광로의 경계가 정확히 어디에 있는지 정의하여 소프트웨어가 벽에 상대적인 특정 지점에서 물리 방정식을 해결할 수 있도록 합니다.
형상에 맞춘 좌표계 조정
축대칭 단면 처리
고온 용광로에는 종종 원통형 또는 회전 대칭인 연소실이 포함됩니다. 구조화된 격자는 이러한 특정 단면에 원통형 좌표계를 적용하는 것을 용이하게 합니다. 이를 통해 격자 선이 챔버의 자연스러운 곡률을 따라가므로 정렬되지 않은 격자에서 흔히 발생하는 "계단식" 근사 오류를 방지할 수 있습니다.
대류 튜브 번들 처리
연소실과 달리 대류 단면에는 일반적으로 블록으로 배열된 튜브 번들이 포함됩니다. 여기서는 구조화된 격자 전략이 직사각형 좌표계로 전환됩니다. 이 정렬은 튜브의 선형 배열과 일치하여 튜브 사이의 유동 경로 계산을 간소화합니다.
물리적 현상 포착
유동 세부 사항 해결
격자를 형상에 맞추는 주요 이점은 유체 역학의 해상도를 향상시키는 것입니다. 용광로의 윤곽을 따라감으로써 격자는 가스가 연소 및 대류 구역을 통해 이동하는 방식을 보다 현실적으로 시뮬레이션할 수 있습니다.
열 교환 정확도 최적화
정확한 열 시뮬레이션은 경계 벽에서 발생하는 현상을 해결하는 데 크게 의존합니다. 구조화된 격자는 온도 구배가 가장 가파르고 가장 중요한 내부 벽 근처의 열 교환 조건을 정확하게 모델링할 수 있습니다.
절충점 이해
분할의 필요성
설명된 접근 방식은 "만능" 메쉬가 아닌 분할 전략에 의존합니다. 전체 용광로에 단일 좌표계를 적용할 수 없습니다.
격자 전환의 어려움
한 단면에는 원통형 좌표계를, 다른 단면에는 직사각형 좌표계를 적용하므로 시뮬레이션에는 이러한 구역 간의 인터페이스를 신중하게 관리해야 합니다. 연소실 격자와 대류 단면 격자 간의 전환은 수치 연속성을 유지하기 위해 정확하게 처리해야 합니다.
시뮬레이션을 위한 올바른 선택
고온 용광로 모델의 정확도를 극대화하려면 분석 중인 특정 구성 요소에 맞게 격자 전략을 조정해야 합니다.
- 연소실에 중점을 두는 경우: 연소기 구역에 내재된 축대칭 유동 및 열 전달을 정확하게 포착하기 위해 원통형 좌표계를 우선적으로 사용하십시오.
- 대류 단면에 중점을 두는 경우: 튜브 번들의 형상과 배기 가스의 선형 유동을 가장 잘 나타내기 위해 직사각형 좌표계를 사용하십시오.
특정 용광로 단면에 맞게 좌표계를 조정함으로써 시뮬레이션 데이터가 경계 조건의 물리적 현실을 반영하도록 보장합니다.

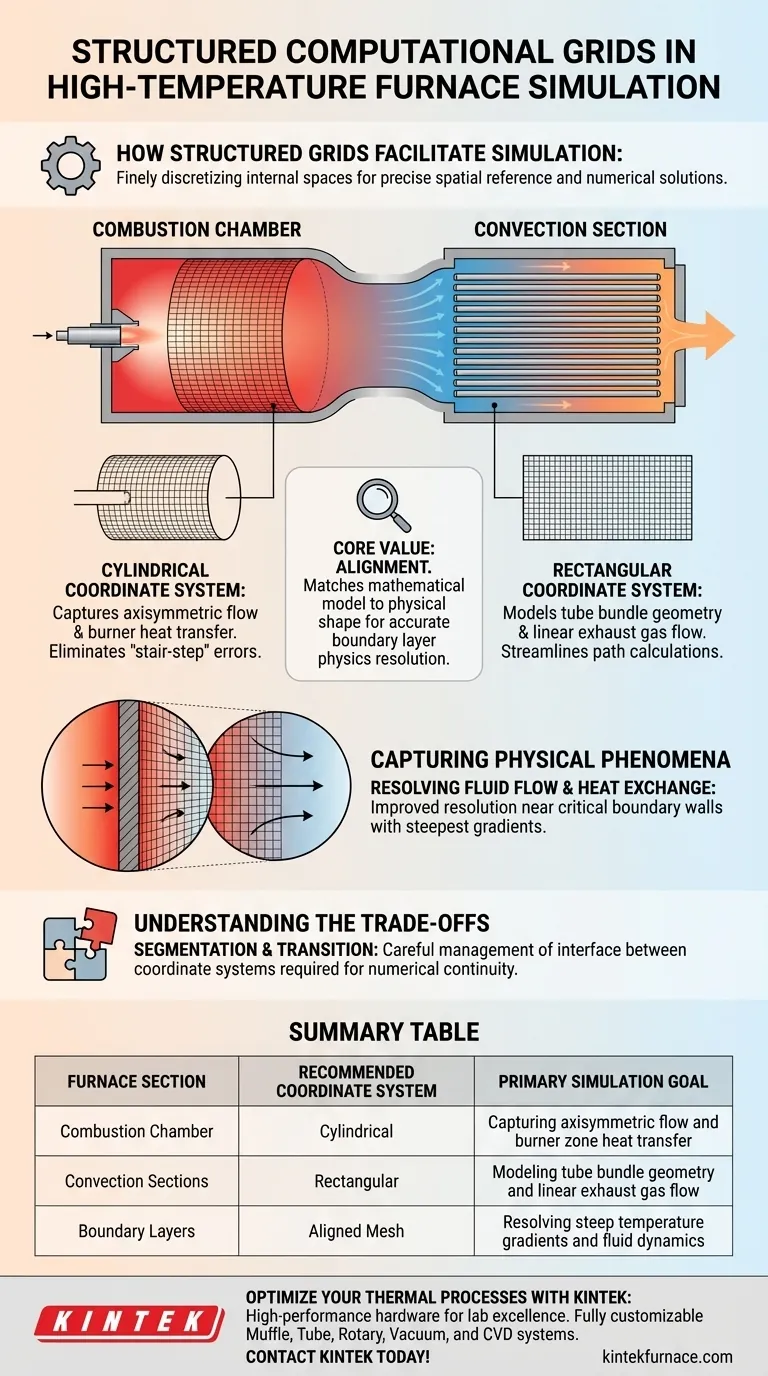

요약 표:
| 용광로 단면 | 권장 좌표계 | 주요 시뮬레이션 목표 |
|---|---|---|
| 연소실 | 원통형 | 축대칭 유동 및 연소기 구역 열 전달 포착 |
| 대류 단면 | 직사각형 | 튜브 번들 형상 및 선형 배기 가스 유동 모델링 |
| 경계층 | 정렬된 메쉬 | 가파른 온도 구배 및 유체 역학 해결 |
