한눈에 보기, 이 진공 펌핑 시스템은 기본 구성으로 0.1 Torr(100 마이크론)에 도달하는 표준 펌프 다운 시간이 7분입니다. 루트 송풍기로 업그레이드하면 성능이 크게 향상되어 단 4.5분 만에 10 마이크론의 더 깊은 진공에 도달합니다.
명시된 펌프 다운 시간은 핵심적인 아키텍처 선택을 보여줍니다. 시스템의 성능은 기본 기계식 펌프만 사용하느냐 아니면 가속된 배기를 위해 루트 송풍기를 추가하여 사용하느냐에 따라 근본적으로 달라집니다.
시스템이 성능을 달성하는 방법
펌프 다운 사양을 이해하려면 먼저 시스템 구성 요소가 순서대로 작동하는 방식을 이해해야 합니다. 각 단계는 특정 압력 범위 내에서 가장 효율적으로 작동하도록 설계되었습니다.
기반: 기계식 펌프
프로세스는 42.4 cfm 기계식 펌프에서 시작됩니다. 이것은 시스템의 주력 장치로, 챔버의 초기 배기, 즉 "초기 배기"를 담당합니다.
대기압(760 Torr)에서 챔버의 공기를 제거하여 약 20 Torr 미만인 거친 진공 범위까지 압력을 낮춥니다.
가속기: 루트 송풍기
여기서 주요 성능 향상이 발생합니다. 루트 송풍기는 부스터 펌프의 일종으로 대기압에서는 작동하지 않습니다. 대신 기계식 펌프가 최적 범위(예: 20 Torr 미만)에 도달하면 활성화됩니다.
송풍기의 이중 로브 임펠러는 매우 많은 양의 가스를 이동시켜 거친 진공 수준에서 중간 진공 범위까지 압력을 빠르게 끌어내립니다. 이것이 송풍기를 추가하면 10 마이크론에 도달하는 시간이 극적으로 단축되는 이유입니다. 10 HP, 4,200 cfm 송풍기와 같은 옵션은 훨씬 더 큰 가속을 제공합니다.
더 깊은 도달: 확산 펌프
고진공이 필요한 응용 분야의 경우 확산 펌프가 작동합니다. 이 구성 요소는 일반적으로 1~10 마이크론 사이의 매우 낮은 압력에서 활성화됩니다.
움직이는 부품 없이 증기 제트 원리를 사용하여 기계식 펌프와 부스터 펌프의 능력 범위를 훨씬 뛰어넘는 압력을 달성하여 진정한 고진공 공정을 가능하게 합니다.
안정성 유지: 유지 펌프
더 작은 유지 펌프는 확산 펌프와 협력하여 작동합니다. 유일한 목적은 확산 펌프에 올바른 백킹 압력을 유지하여 오일이 챔버로 역류하는 것을 방지하고 안정적인 고진공 작동을 보장하는 것입니다.
절충안 이해하기
성능 데이터는 단순한 수치가 아닙니다. 이는 중요한 구성 선택과 그것이 귀하의 공정에 미치는 영향을 반영합니다.
표준 대 송풍기 지원 성능
기계식 펌프에만 의존하는 기본 시스템은 7분 만에 0.1 Torr에 도달합니다. 이는 일반적인 응용 분야에 대해 만족스러운 기준점입니다.
루트 송풍기를 추가하면 기계식 펌프/루트 송풍기 패키지가 생성됩니다. 이 업그레이드는 시스템이 더 짧은 시간(4.5분)에 더 깊은 진공(10 마이크론)에 도달할 수 있도록 합니다. 절충안은 상당한 속도 이점에 대한 송풍기의 추가 비용과 복잡성입니다.
펌프 다운 대 총 사이클 시간
빠른 펌프 다운은 총 공정 시간의 일부에 불과합니다. 불활성 가스 퀵 쿨 시스템, 가스/물 열교환기, 18가지 특수 유량 채널과 같은 옵션 포함은 이 사실을 강조합니다.
진공 열처리(vacuum heat treating)와 같은 공정의 경우 냉각 단계가 펌핑 단계만큼 길거나 더 오래 걸릴 수 있습니다. 냉각 사이클이 병목 현상을 일으키면 빠른 펌프 다운은 제한적인 가치만 있습니다. 따라서 냉각 옵션을 평가하는 것은 펌프를 평가하는 것만큼이나 중요합니다.
이상적인 조건 대 실제 조건
명시된 시간은 이상적인 조건에서의 벤치마크 수치입니다. 실제로는 펌프 다운 성능은 챔버의 크기와 청결도, 누출, 작업 부하 재료의 탈기(outgassing)와 같은 요소의 영향을 받습니다. 다공성 또는 세척되지 않은 재료는 상당한 양의 증기를 방출하여 펌프 다운 시간을 상당히 연장할 수 있습니다.
귀하의 공정에 적합한 선택하기
최적의 구성은 특정 응용 분야의 요구 사항에 전적으로 달려 있습니다.
- 비용 효율적인 거친 진공이 주요 관심사라면: 7분 만에 0.1 Torr에 도달하는 표준 기계식 펌프 구성이 필요에 충분할 가능성이 높습니다.
- 중간 진공 범위에서 빠른 사이클링이 주요 관심사라면: 4.5분 만에 10 마이크론에 도달하는 데 필요한 속도를 달성하려면 루트 송풍기 패키지가 필수적입니다.
- 진정한 고진공 응용 분야가 주요 관심사라면: 1 마이크론 미만에서 작동하려면 확산 펌프 단계를 포함한 전체 시스템이 필요합니다.
- 전반적인 처리량 극대화가 주요 관심사라면: 빠른 펌프 다운을 위한 송풍기 패키지와 총 사이클 시간을 최소화하기 위한 퀵 쿨 시스템을 모두 평가해야 합니다.
궁극적으로 각 구성 요소가 전체 공정에 어떻게 기여하는지 이해하면 운영 목표와 진정으로 일치하는 시스템을 구성할 수 있습니다.
요약표:
| 구성 | 펌프 다운 시간 | 목표 진공 수준 | 핵심 구성 요소 |
|---|---|---|---|
| 표준 | 7분 | 0.1 Torr (100 마이크론) | 기계식 펌프 |
| 루트 송풍기 포함 | 4.5분 | 10 마이크론 | 루트 송풍기 |
KINTEK의 고급 솔루션으로 연구실의 진공 공정을 최적화하십시오! 탁월한 R&D 및 자체 제조 역량을 활용하여 머플로, 튜브, 로터리, 진공 및 분위기로(Furnace)와 CVD/PECVD 시스템과 같은 고온로 시스템을 다양한 연구실에 제공합니다. 당사의 심층적인 맞춤화 기능은 고유한 실험 요구 사항과의 정확한 일치를 보장하여 효율성과 결과를 향상시킵니다. 귀하의 특정 요구 사항을 지원하는 방법에 대해 논의하려면 지금 문의하십시오!

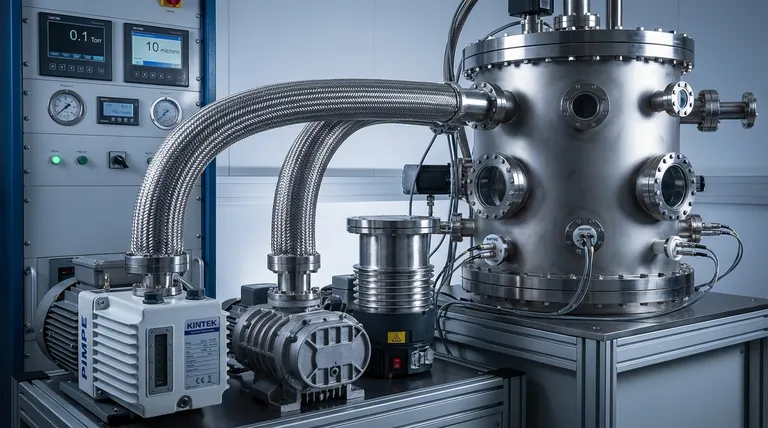

시각적 가이드
