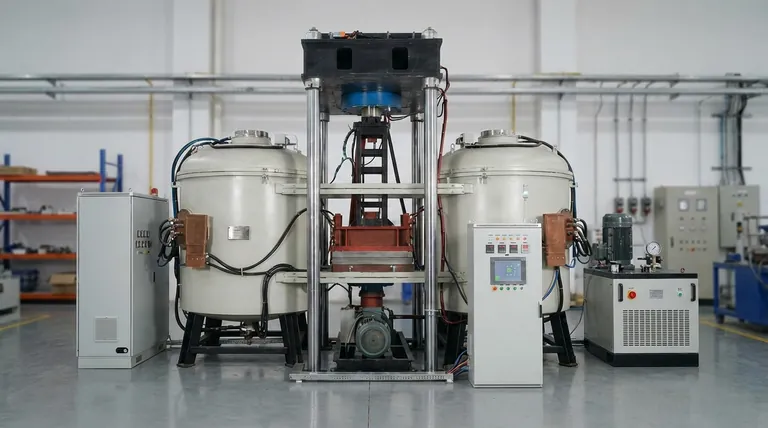

유도 가열기에서 저항 가열은 어떻게 작동합니까? 효율적인 열 발생의 과학을 발견하십시오

기술적으로, 일반적인 전기 스토브에서 생각하는 방식의 "저항 가열"은 유도 가열기에는 없습니다. 유도 시스템은 가열되어 열을 전달하는 저항 요소를 사용하지 않습니다. 대신, 전자기장을 사용하여 표적 재료 내부에 직접 전류를 생성하며, 이 전류에 대한 재료 자체의 내부 저항으로 인해 내부에서부터 가열됩니다.

핵심적인 오해는 방법론에 있습니다. 저항 가열기는 전용 가열 요소를 통과하여 전류를 흐르게 합니다. 유도 가열기는 자기장을 사용하여 작업물 자체 내부에 전류를 생성하며, 작업물의 고유한 저항에 의존하여 줄 효과를 통해 열을 발생시킵니다.

핵심 원리: 전도가 아닌 유도

전통적인 저항 가열기는 전도를 통해 작동합니다. 전기가 높은 저항(가열 요소)을 가진 물질을 통과하게 하여 붉게 달아오르게 합니다. 그런 다음 그 열이 물리적 접촉이나 복사를 통해 목표물로 전달됩니다.

유도 가열은 비접촉 공정입니다. 열은 외부 공급원에서 전달되는 것이 아니라 작업물 내부에서 생성됩니다. 이는 전자기학의 원리를 통해 달성됩니다.

1단계: AC 코일과 자기장

이 과정은 일반적으로 구리 튜브로 만들어진 유도 코일에서 시작됩니다. 이 코일에 고주파 교류(AC)가 통과됩니다.

전자기학 법칙에 따라 모든 전류는 자기장을 생성합니다. 전류가 교류이므로 방향과 강도가 빠르게 변하는 자기장을 생성합니다.

2단계: 작업물에 전류 유도

전도성 재료(강철 조각이나 구리 등)가 이 빠르게 변화하는 자기장 내에 놓이면 놀라운 일이 발생합니다.

패러데이의 유도 법칙에 따르면 변화하는 자기장은 그 안에 있는 모든 도체에 전압을, 따라서 전류를 유도합니다. 이를 와전류(eddy currents)라고 합니다. 이는 재료 자체 내부에 생성되는 작고 소용돌이치는 전류 루프입니다.

3단계: 저항과 줄 발열의 역할

여기서 "저항"이 등장합니다. 작업물 재료는 완벽한 도체가 아닙니다. 고유한 전기 저항을 가지고 있습니다.

유도된 와전류가 재료를 통해 흐를 때 이 저항에 부딪힙니다. 이러한 저항으로 인해 에너지가 열의 형태로 소산됩니다. 이 현상을 줄 발열(Joule heating) 또는 줄 효과라고 합니다.

발생하는 열의 양은 줄의 첫 번째 법칙으로 설명됩니다. 열 = I²R (여기서 'I'는 전류이고 'R'은 저항입니다). 재료의 내부 저항에 대항하여 흐르는 강렬한 와전류는 빠르고 상당한 열을 발생시킵니다.

두 번째 열원: 히스테리시스 손실

특정 재료의 경우 줄 발열과 함께 작용하는 2차 가열 효과가 있습니다.

자기 히스테리시스란 무엇입니까?

이 효과는 철과 강철과 같은 철자성 재료에만 적용됩니다. 이러한 재료는 "자구(domains)"라고 불리는 작은 자기 영역으로 구성되어 있습니다.

가열기의 교류 자기장에 노출되면 이러한 자구들은 자기장에 정렬하려고 끊임없이 앞뒤로 뒤집힙니다. 이러한 지속적인 재배치는 추가적인 열을 발생시키는 일종의 내부 마찰을 생성합니다.

히스테리시스가 중요한 경우

히스테리시스 손실은 자성 재료의 가열에 크게 기여하지만, 이 효과는 재료가 퀴리 온도—자기적 특성을 잃는 지점—에 도달하면 중단됩니다. 이 온도 이상에서는 이후의 모든 가열은 오직 와전류와 줄 발열에 의한 것입니다.

절충점 및 주요 요인 이해하기

유도 가열의 효율성은 보편적이지 않습니다. 이는 몇 가지 주요 변수에 전적으로 달려 있습니다. 이를 이해하는 것은 기술을 올바르게 적용하는 데 중요합니다.

재료 특성

작업물의 전기적 비저항과 자기적 투자율이 중요합니다. 저항이 높은 재료는 동일한 양의 와전류(I²R)로부터 더 많은 열을 발생시킵니다. 높은 자기 투자율을 가진 재료는 애초에 더 강한 유도 전류를 허용합니다.

작동 주파수

코일 내 AC 전류의 주파수는 열이 생성되는 방식을 결정합니다.

고주파수(예: >100 kHz)는 와전류가 재료 표면 근처의 얇은 층에서 흐르도록 합니다. 이는 표피 효과(skin effect)라고 하며 표면 경화에 이상적입니다.
저주파수(예: <10 kHz)는 재료 내부 깊숙이 침투하여 단조와 같이 전체 부품의 균일한 가열을 가능하게 합니다.

코일 형상

에너지 전달의 효율성은 유도 코일의 모양과 작업물과의 근접성에 크게 좌우됩니다. 단단히 결합된 코일은 멀리 떨어져 있거나 부품에 대해 잘못된 모양의 코일보다 훨씬 효율적으로 에너지를 전달합니다.

목표에 맞는 올바른 선택하기

핵심은 외부 요소를 이용한 가열과 내부에서 열을 생성하는 것을 구별하는 것입니다.

정밀하고 빠르며 제어된 전도성 재료 가열이 주된 목표인 경우: 열 지연이 최소화되면서 열이 필요한 정확한 위치에서 생성되므로 유도가 우수합니다.
단순하고 저렴한 대량 가열(오븐 내부와 같이)이 주된 목표인 경우: 전통적인 저항 가열은 덜 복잡하고 재료의 전도성 특성에 의존하지 않으므로 종종 더 실용적입니다.
비전도성 재료(플라스틱, 유리 또는 세라믹과 같은)를 다루는 경우: 줄 열을 생성하는 데 필요한 와전류 경로가 없으므로 유도 가열은 작동하지 않습니다.

유도가 재료 자체의 저항을 활용한다는 것을 이해하면 특정 응용 분야에 적합한 가열 기술을 선택할 수 있습니다.

요약표:

측면	설명
원리	전자기장을 사용하여 전도성 재료에 와전류를 유도하여 줄 효과를 통해 내부 가열을 유발합니다.
가열원	재료 자체의 전기 저항 및 철자성 재료의 경우 퀴리 온도에 도달할 때까지의 히스테리시스 손실.
주요 요인	재료 비저항, 자기 투자율, 작동 주파수 및 코일 형상.
응용 분야	표면 경화, 단조 및 기타 산업 공정에서 정밀하고 빠른 가열에 이상적입니다.
제한 사항	플라스틱이나 세라믹과 같은 비전도성 재료에는 적합하지 않습니다.
