진공 펌프 성능을 개선하는 것은 펌프 자체 이상의 것을 포함하며, 시스템적인 접근 방식이 필요합니다. 순환식 물 진공 펌프와 같은 액체 밀봉 펌의 경우, 더 깊은 진공을 달성하는 가장 직접적인 방법은 작동 유체의 온도를 낮추는 것입니다. 더 차가운 물은 더 낮은 증기압을 가지며, 이는 펌프가 달성할 수 있는 최종 진공을 직접적으로 결정합니다.
진공 펌프의 성능은 단순히 사양으로 정의되는 것이 아니라 전체 시스템의 무결성의 직접적인 결과입니다. 최종 진공 수준은 펌프의 기계적 능력뿐만 아니라 유체 온도 및 시스템 누출과 같은 물리적 제약에 의해 종종 제한됩니다.
핵심 원리: 증기압과 최종 진공
진공 시스템의 성능을 진정으로 향상시키려면 먼저 물이나 오일과 같은 액체 밀봉제를 사용하는 모든 진공 시스템의 근본적인 한계를 이해해야 합니다.
온도가 한계 요인인 이유
액체 밀봉 펌이 만들 수 있는 가장 깊은 진공은 해당 액체의 증기압에 의해 제한됩니다. 펌프는 밀봉 액체 자체가 진공 공간으로 지속적으로 방출하는 증기를 제거할 수 없습니다.
액체의 증기압은 증발하려는 경향을 측정하는 척도입니다. 이 압력은 온도에 매우 의존적입니다.
증기압의 물리학
액체의 온도를 높이면 분자의 에너지가 증가합니다. 더 많은 분자가 액체 표면에서 탈출하여 기체(또는 증기)가 될 수 있는 충분한 에너지를 얻게 됩니다.
이 증기는 자체 압력을 발생시킵니다. 진공을 만들려고 시도하는 펌프는 이 자체 생성 압력에 맞서 작동해야 합니다. 더 뜨거운 물은 더 높은 배경 압력을 생성하여 더 나쁜(더 높은 압력의) 진공을 초래합니다.
성능에 미치는 실제 영향
일반적인 워터 제트 또는 액체 링 펌의 경우, 따뜻한 수돗물(25°C / 77°F)의 증기압은 약 24 Torr입니다. 이는 펌프가 아무리 강력하더라도 24 Torr보다 더 깊은 진공을 달성할 수 없음을 의미합니다.
그러나 이 물을 10°C (50°F)로 냉각하면 증기압이 약 9 Torr로 떨어집니다. 단순히 물을 냉각함으로써 다른 변경 없이 펌프의 진공 성능을 두 배 이상 향상시킬 수 있습니다. 최종 진공이 2 kPa (~15 Torr)인 펌프의 사양은 일반적으로 이상적인 냉각수 조건에서 측정됩니다.
성능 향상을 위한 실행 가능한 단계
몇 가지 중요한 영역을 다루어 진공 펌프의 출력을 체계적으로 향상시킬 수 있습니다.
1. 작동 유체 온도 제어
이는 액체 밀봉 펌에 가장 큰 영향을 미치는 단계입니다.

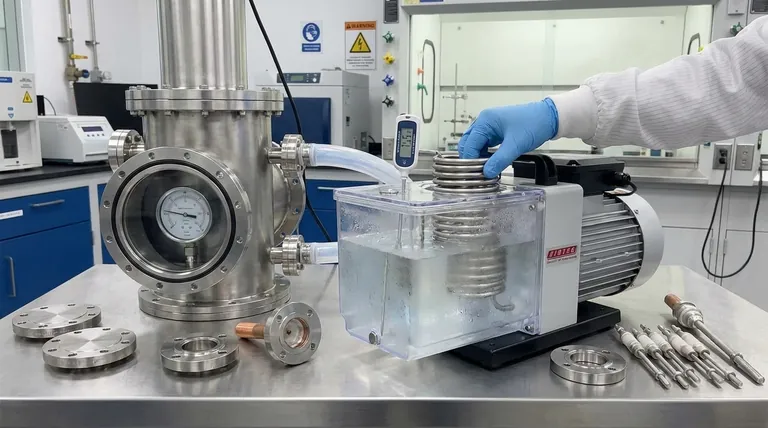

펌프에 참조 사양에 설명된 저장소가 있는 경우 물이 시원하게 유지되도록 하십시오. 장시간 작동 시 이 물은 펌핑 에너지로 인해 뜨거워집니다. 저장소에 냉각 코일을 추가하거나 주기적으로 따뜻한 물을 신선하고 차가운 물로 교체하는 것을 고려하십시오.
2. 누출 찾기 및 제거
진공 시스템은 가장 약한 밀봉만큼만 좋습니다. 미세한 누출이라도 펌프 용량을 압도하고 최종 진공에 도달하지 못하게 할 수 있습니다.
진공 설정의 섹션을 분리하고 진공 게이지를 사용하여 시간이 지남에 따른 압력 상승을 모니터링하십시오. 빠른 상승은 해당 섹션에 상당한 누출이 있음을 나타냅니다. 쉭쉭거리는 소리를 듣고 모든 피팅, 호스 및 씰을 확인하십시오.
3. 펌프 및 유체 유지보수
작동 유체는 공정에서 나오는 용매 또는 기타 물질로 오염될 수 있습니다. 오염 물질은 유체의 전체 증기압을 증가시켜 성능을 저하시킬 수 있습니다.
펌프의 물이나 오일을 교체하는 정기적인 일정을 따르십시오. 이렇게 하면 유체의 특성이 일관되고 예측 가능하게 유지됩니다.
4. 튜빙 및 연결 최적화
펌프에서 챔버까지의 경로는 중요합니다. 가스 분자는 제거되기 위해 이 경로를 통과해야 합니다.
응용 분야에 가능한 가장 짧고 가장 넓은 튜빙을 사용하십시오. 각 연결이 흐름을 제한하고 배기 시간을 늦추므로 급격한 굽힘과 불필요한 피팅을 피하십시오.
상충 관계 이해
성능을 개선하려면 종종 상충되는 요인 간의 균형을 맞추어야 합니다.
펌핑 속도 대 최종 진공
이들은 두 가지 뚜렷한 성능 지표입니다. 펌핑 속도(예: L/min)는 펌프가 챔버에서 가스를 제거하는 속도를 측정합니다. 최종 진공(예: kPa 또는 Torr)은 펌프가 달성할 수 있는 가장 낮은 압력입니다.
펌프는 매우 빠른 속도를 가질 수 있지만 최종 진공은 나쁘거나 그 반대일 수 있습니다. 큰 누출을 수정해도 최종 진공은 변하지 않지만 배기 시간이 크게 향상됩니다. 물을 냉각하면 주로 최종 진공이 향상됩니다.
펌프 기술의 한계
순환식 물 진공 펌프는 "러핑(roughing)" 펌프입니다. 최종 진공은 일반적으로 15-30 Torr 범위에서 물의 증기압에 의해 물리적으로 제한됩니다.
응용 분야에서 더 깊은 진공(예: 1 Torr 미만)이 필요한 경우, 확산 펌프 또는 터보 분자 펌과 같은 고진공 펌과 직렬로 사용되는 로터리 베인 오일 펌과 같은 다른 유형의 펌 기술이 필요합니다.
냉각 비용
작동 유체를 냉각하는 것은 매우 효과적이지만 복잡성과 비용을 수반합니다. 실험실 냉각기 또는 간단한 얼음 목욕을 구현하려면 자원, 에너지 및 공간이 필요합니다. 성능 향상과 이러한 운영 비용 간의 균형을 고려해야 합니다.
응용 분야에 맞는 올바른 선택
특정 목표에 맞게 개선 전략을 조정하십시오.
- 가장 깊은 가능한 진공을 얻는 데 중점을 둔 경우: 최우선 순위는 펌프 작동 유체의 온도를 관리하고 완전히 누출이 없는 시스템을 보장하는 것입니다.
- 더 빠른 배기 시간 확보에 중점을 둔 경우: 넓고 짧은 튜빙을 사용하는 것과 펌프의 부피 용량을 압도하는 주요 누출을 확인하는 데 집중하십시오.
- 일관되고 안정적인 작동에 중점을 둔 경우: 작동 유체 교체 및 모든 씰 및 연결 검사에 대한 정기적인 유지보수 일정을 수립하십시오.
전체 진공 시스템을 체계적으로 다루면 펌프가 최대 잠재력으로 작동하도록 보장할 수 있습니다.
요약표:
| 개선 조치 | 주요 이점 | 주요 고려 사항 |
|---|---|---|
| 작동 유체 냉각 | 낮은 증기압, 더 깊은 최종 진공 | 냉각기 또는 냉수 공급원 필요 |
| 시스템 누출 제거 | 더 빠른 배기 시간, 안정적인 진공 수준 | 체계적인 테스트 및 밀봉 필요 |
| 짧고 넓은 튜빙 사용 | 더 높은 펌핑 속도, 감소된 배기 시간 | 시스템 재설계 필요할 수 있음 |
| 정기적인 유체 유지보수 | 일관된 성능, 오염 방지 | 유체 교체를 위한 예정된 다운타임 |
