용액 및 노화 열처리로의 기능은 무엇인가요? 17-4 Ph 스테인리스강 특성 최적화

용액 및 노화 열처리로의 주요 기능은 17-4 PH 스테인리스강의 미세 구조를 근본적으로 변경하여 최대 기계적 잠재력을 발휘하는 것입니다. 이 로는 정밀한 2단계 열 사이클을 실행하여 합금 원소를 용해시킨 다음 제어된 방식으로 석출시켜 부품을 표준 소결 상태에서 고강도, 내구성 부품으로 변환합니다.

핵심 요점 용액 및 노화로는 단순한 마감이 아니라 특성 활성화에 중요합니다. 고온에서 합금 원소를 용해시키고 저온에서 금속간 화합물을 석출시킴으로써 이 장비는 까다로운 응용 분야에 맞게 강도, 경도 및 피로 수명을 맞춤화하는 데 필요한 제어를 제공합니다.

용액 처리 단계

이 초기 단계는 금속의 원자 구조를 강화하기 위해 준비합니다. 재료의 미세 구조에 대한 "재설정" 버튼 역할을 합니다.

합금 원소 용해

로에서 17-4 PH 부품을 약 1040°C로 가열합니다. 이 특정 온도에서 열은 합금 원소가 철 매트릭스에 완전히 용해되도록 합니다.

균질한 구조 생성

이 공정은 재료 내의 분리를 제거합니다. 이는 부품 전체에 걸쳐 일관된 성능을 보장하는 데 필수적인 원소의 균일한 분포를 보장합니다.

빠른 담금질

고온 유지 후, 로는 빠른 담금질을 촉진합니다. 이 갑작스러운 냉각은 용해된 원소를 제자리에 "고정"하여 강화 단계에 준비된 과포화 고용체를 생성합니다.

노화(석출 경화) 단계

구조가 고정되면 노화로는 금속을 조심스럽게 재가열하여 강도를 활성화합니다.

제어된 석출

노화 중에 로는 부품을 일반적으로 480°C ~ 620°C 사이의 온도로 유지합니다. 이는 재료 전체에 분산된 나노 크기의 구리 풍부(Cu-rich) 상의 석출을 유도합니다.

기계적 특성 향상

이러한 금속간 화합물의 분산은 결정 격자 내의 전위 이동을 방해합니다. 결과적으로 소결 상태에 비해 경도 및 인장 강도가 크게 증가합니다.

피로 수명 향상

정적 강도 외에도 이러한 정밀한 열 사이클링은 구성 요소의 주기적 하중에 대한 저항성을 향상시킵니다. 이는 금속 사출 성형(MIM) 부품의 피로 수명을 극적으로 연장합니다.

진공 환경의 역할

현대의 노화로는, 특히 진공 브레이징 유형은 품질을 보장하기 위해 제어된 분위기를 사용합니다.

우수한 온도 균일성

진공로는 정밀한 프로그래밍 가능한 냉각 속도와 열 분포를 제공합니다. 이를 통해 석출물의 크기와 분포 밀도를 정확하게 맞춤화할 수 있습니다.

표면 반응 방지

진공 환경은 재료가 환경 불순물과 반응하는 것을 방지합니다. 이는 산화를 제거하고 샘플 청결도를 보장하며, 이는 후속 전기화학적 테스트 또는 표면 마감의 신뢰성에 중요합니다.

중요 공정 고려 사항

이러한 로는 엄청난 제어를 제공하지만, 공정에는 관리해야 할 고유한 절충점이 있습니다.

강도와 연성의 절충

노화 온도는 경도와 인성 사이의 다이얼 역할을 합니다. 낮은 노화 온도는 일반적으로 더 높은 강도를 제공하지만 연성은 감소하는 반면, 더 높은 온도는 최대 경도를 희생시키면서 인성을 증가시킵니다.

온도 변화에 대한 민감도

17-4 PH는 노화 중 열 변동에 매우 민감합니다. 로 균일성의 사소한 편차조차도 불일치하는 석출을 초래하여 엄격한 항공 우주 또는 의료 사양을 충족하지 못하는 부품을 생성할 수 있습니다.

목표에 맞는 올바른 선택

열처리 전략의 유용성을 극대화하려면 로 매개변수를 특정 성능 요구 사항과 일치시키십시오.

최대 강도 및 경도가 주요 초점인 경우: 노화 온도 범위의 낮은 쪽(480°C 근처)을 목표로 하여 미세하고 밀집된 석출물을 생성합니다.
표면 무결성 및 청결도가 주요 초점인 경우: 진공로 환경을 사용하여 산화를 방지하고 민감한 응용 분야의 표면 화학적 순도를 보장합니다.

17-4 PH 스테인리스강의 효과는 열 사이클의 정밀도에 전적으로 달려 있습니다. 로는 잠재적인 화학 성분을 실제 성능으로 전환하는 도구입니다.

요약 표:

공정 단계	온도 범위	주요 기능	핵심 결과
용액 처리	~1040°C	합금 원소 용해 및 빠른 담금질	균질한 과포화 구조
노화(경화)	480°C - 620°C	구리 풍부 상의 제어된 석출	인장 강도 및 경도 증가
진공 환경	가변	산화 방지 및 균일성 보장	우수한 표면 무결성 및 피로 수명

KINTEK으로 재료 성능 극대화

KINTEK의 정밀 열 솔루션으로 17-4 PH 스테인리스강 부품의 잠재력을 최대한 발휘하십시오. 전문 R&D 및 제조를 기반으로 KINTEK은 고성능 머플, 튜브, 로터리, 진공 및 CVD 시스템을 제공합니다. 모든 시스템은 고유한 야금 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.

항공 우주 부품의 최대 경도를 목표로 하든, 의료 기기의 우수한 표면 청결도를 목표로 하든, 당사의 고급 로는 중요 열처리에 필요한 온도 균일성과 대기 제어를 제공합니다. 오늘 기술 전문가에게 문의하여 실험실 또는 생산 라인에 이상적인 로를 찾으십시오.

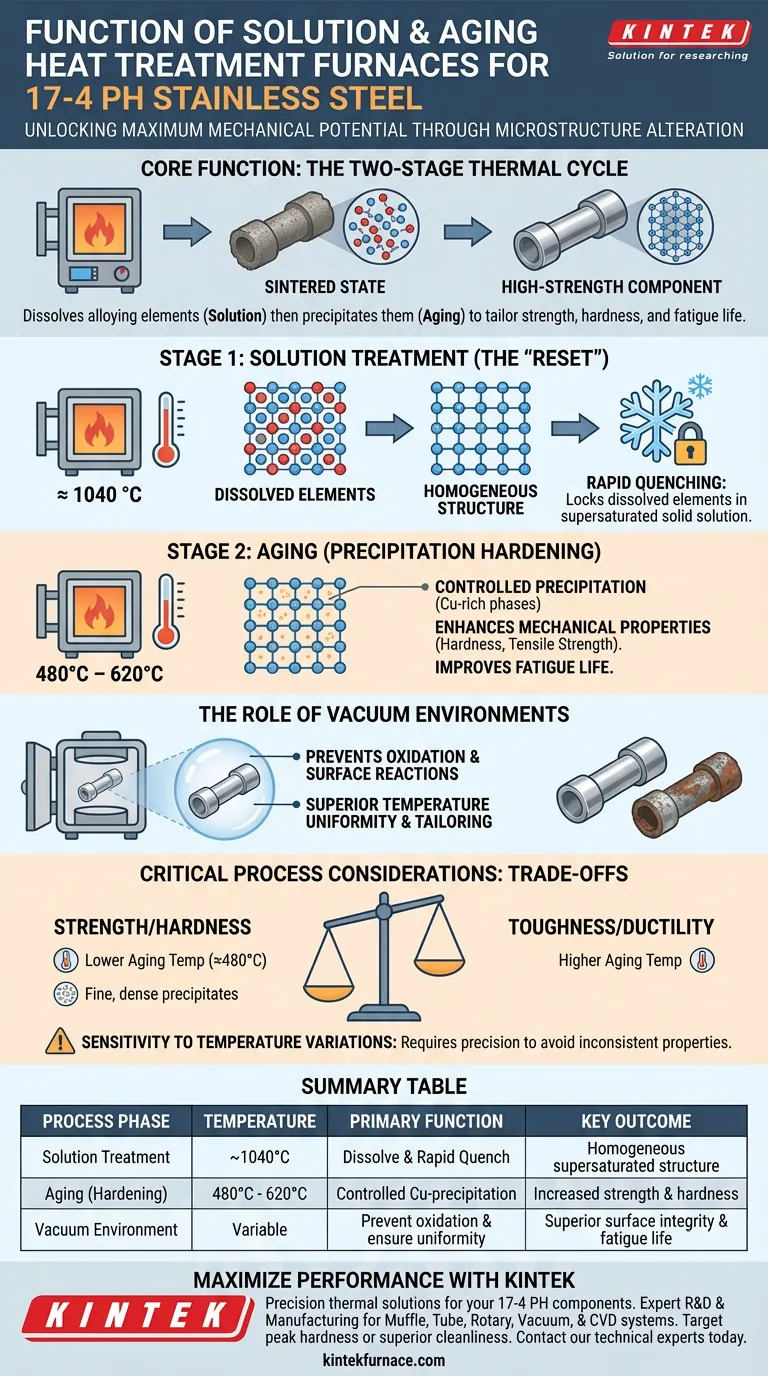

시각적 가이드

참고문헌

Jorge Luis Braz Medeiros, Luciano Volcanoglo Biehl. Effect of Sintering Atmosphere Control on the Surface Engineering of Catamold Steels Produced by MIM: A Review. DOI: 10.3390/surfaces9010007

이 문서는 다음의 기술 정보도 기반으로 합니다 Kintek Furnace 지식 베이스 .
