본질적으로 맞춤형 진공 챔버를 설계하려면 네 가지 주요 영역, 즉 물리적 재료 및 형상, 씰링 메커니즘 및 펌핑 시스템, 응용 분야에 필요한 기능적 포트, 생성해야 하는 특정 작동 환경의 균형을 맞추는 총체적인 접근 방식이 필요합니다. 이 영역 중 하나라도 소홀히 하면 목표 압력에 도달하지 못하거나, 실험을 손상시키거나, 불필요하게 비용이 많이 드는 시스템으로 이어질 수 있습니다.
맞춤형 진공 챔버는 단순한 용기가 아닙니다. 통합 시스템입니다. 주요 과제는 강철 유형부터 단일 포트 배치에 이르기까지 모든 설계 선택이 챔버의 최종 성능, 비용 및 특정 목표에 대한 적합성에 연쇄적인 영향을 미친다는 것을 이해하는 것입니다.
기초: 재료 및 형상
챔버의 물리적 본체는 첫 번째이자 가장 중요한 결정입니다. 이는 구조적 무결성, 달성 가능한 최종 진공 수준 및 화학적 호환성을 결정합니다.
올바른 재료 선택
이상적인 재료는 탈기(outgassing), 즉 재료 표면에 갇힌 가스의 방출을 최소화하는 것입니다. 탈기는 고진공 달성에 주요 장애물입니다.
- 스테인리스 스틸(304L 또는 316L): 고진공(HV) 및 초고진공(UHV) 시스템의 업계 표준입니다. 탈기율이 낮고(특히 연마 후), 강하며, 용접 및 가공이 쉽습니다. 316L은 우수한 내식성을 제공합니다.
- 알루미늄(6061-T6): 무게가 문제가 되는 대형 챔버에 자주 사용됩니다. 가공이 쉽고 열전도율이 우수하지만 스테인리스 스틸보다 탈기율이 높고 오염 물질을 가둘 수 있는 흠집에 더 취약합니다.
- 유리 또는 아크릴: 일반적으로 가시성이 매우 중요한 저진공 또는 낮은 진공 응용 분야에 사용됩니다. 유리는 불활성이지만 두 재료 모두 깨지기 쉽고 고진공을 위해 효과적으로 밀봉하기 어려울 수 있습니다.
형상의 중요성
챔버는 외부 압력(1기압, 14.7 psi 또는 ~1 bar)이 챔버를 압착하려는 힘을 견뎌야 합니다. 형상은 이 힘에 대한 주요 방어 수단입니다.
- 원통형 및 구형: 균일한 외부 압력에 저항하는 가장 강력한 형상입니다. 응력을 고르게 분산시켜 직사각형 설계보다 더 얇은 벽을 사용할 수 있습니다.
- 직사각형 또는 박스형 챔버: 본질적으로 더 약합니다. 평평한 표면은 진공 상태에서 안쪽으로 휘어지므로 외부 리브나 더 두꺼운 벽과 같은 상당한 보강이 필요하며, 이는 무게와 비용을 증가시킵니다.
응용 분야 활성화: 포트 및 스루홀
내부 환경과 상호 작용할 방법이 없으면 챔버는 쓸모가 없습니다. 포트는 펌핑, 배기 및 게이지 장착을 허용하는 반면, 스루홀(피드스루)은 전력, 신호, 유체 또는 기계적 움직임을 위한 접근을 제공합니다.
접근 계획
필요한 모든 상호 작용을 고려하십시오. 스루홀은 누출을 만들지 않고 유틸리티가 챔버 벽을 통과하도록 허용하는 특수 제작된 구성 요소입니다.
- 전기 스루홀: 히터 전원 공급, 센서 작동 또는 플라즈마 생성을 위한 것입니다.
- 광학 스루홀(뷰포트): 시각적 검사 또는 레이저 접근을 허용하기 위한 것입니다.
- 기계적 스루홀: 챔버 내부의 샘플을 회전하거나 이동하기 위한 것입니다.
- 유체 스루홀: 가스 주입 또는 냉각 라인 공급을 위한 것입니다.
포트 배치 영향
포트를 어디에 두는지는 포트 자체가 무엇인지만큼 중요합니다. 잘못된 배치는 인체 공학적 악몽을 만들거나 내부 하드웨어를 설치할 수 없게 만들 수 있습니다. 항상 내부 실험 배치를 먼저 계획한 다음 그 주위에 챔버 포트를 설계하십시오.
진공 달성: 씰 및 펌핑
진공을 생성하고 유지하는 능력은 전적으로 씰의 품질과 펌핑 시스템의 능력에 달려 있습니다.
씰링 전략: 탄성체 대 금속
씰은 두 플랜지 사이의 인터페이스입니다. 선택은 목표 압력과 온도에 따라 완전히 결정됩니다.
- 탄성체 씰(O-링): 일반적으로 Viton으로 만들어지며 저진공에서 고진공 수준(최대 10⁻⁷ Torr)까지 사용됩니다. 재사용이 가능하고 비용 효율적이며 플랜지 결함에 덜 민감하지만 탈기율이 높고 온도 범위가 제한적입니다.
- 금속 씰(Conflat 플랜지): 두 스테인리스 스틸 칼날 사이에 연질 금속 개스킷(보통 구리)을 압착하여 만듭니다. 매우 낮은 탈기율을 가지며 수증기를 제거하기 위해 고온으로 베이크아웃할 수 있으므로 UHV 응용 분야(10⁻⁸ Torr 미만)의 표준입니다.
상충 관계 이해
모든 진공 챔버 설계는 절충입니다. 이러한 상충 관계를 아는 것이 정보에 입각한 결정을 내리는 데 중요합니다.
비용 대 성능
더 낮은 압력을 추구하는 것은 비용이 기하급수적으로 증가하는 경로입니다. 고진공(HV)에서 초고진공(UHV)으로 이동하려면 더 비싼 재료(304 대신 316L), 탄성체 대신 금속 씰, 더 복잡한 펌핑 시스템, 특수 세척 및 취급 절차가 필요합니다.
유연성 대 최적화
더 많은 포트가 있는 챔버는 향후 실험을 위한 유연성을 제공합니다. 그러나 추가 포트 하나하나가 잠재적인 누출 지점이며 총 표면적을 증가시켜 탈기 부하와 펌프다운 시간을 증가시킵니다. 단일 특정 작업을 위해 최적화된 챔버는 범용 챔버보다 항상 성능이 뛰어납니다.
숨겨진 변수: 표면 마감
매끄러운 전해 연마된 내부 표면은 거칠게 가공된 표면보다 표면적이 훨씬 작습니다. 이는 갇힌 가스와 수증기가 적다는 것을 의미하며, 결과적으로 펌프다운 시간이 단축되고 최종 압력이 낮아집니다. 이 "숨겨진" 세부 사항은 HV 및 UHV 성능에 매우 중요합니다.
목표에 맞는 올바른 선택
챔버를 지정하려면 먼저 주요 목표를 정의해야 합니다.
- 고처리량 생산에 중점을 둔다면: 304 스테인리스 스틸과 같은 견고한 재료, 간단한 원통형 형상 및 빠른 사이클링을 위한 간편한 접근식 탄성체 씰을 우선시하십시오.
- 민감한 표면 과학(UHV)에 중점을 둔다면: 316L 스테인리스 스틸, 모든 금속 Conflat 씰, 전해 연마된 내부 마감을 사용해야 하며 고온 베이크아웃을 위한 계획을 신중하게 세워야 합니다.
- 유연한 R&D에 중점을 둔다면: 비록 처음에 어댑터 플랜지를 사용하여 탄성체 씰링 구성 요소와 연결하더라도 향후 확장을 위해 표준화된 다수의 Conflat 포트로 설계하십시오.
궁극적으로 성공적인 맞춤형 진공 챔버는 의도된 사용에 대한 명확하고 완전한 정의에서 탄생합니다.
요약표:
| 설계 고려 사항 | 주요 요인 | 성능에 미치는 영향 |
|---|---|---|
| 재료 선택 | 스테인리스 스틸(304L/316L), 알루미늄, 유리/아크릴 | 탈기, 강도 및 화학적 호환성에 영향 |
| 형상 | 원통형, 구형, 직사각형 | 구조적 무결성과 비용에 영향 |
| 씰링 메커니즘 | 탄성체 O-링, 금속 Conflat 씰 | 진공 수준 및 온도 허용 범위 결정 |
| 포트 및 스루홀 | 전기, 광학, 기계, 유체 | 응용 분야별 상호 작용 활성화 |
| 작동 환경 | 목표 압력, 온도, 응용 분야 유형 | 효율성을 위한 재료 및 씰 선택 안내 |
정확한 요구 사항을 충족하는 맞춤형 진공 챔버 설계를 시작할 준비가 되셨습니까? KINTEK은 탁월한 R&D 및 사내 제조 역량을 활용하여 진공 및 대기 용광로 및 CVD/PECVD 시스템을 포함한 고급 고온 용광로 솔루션을 제공합니다. 당사의 강력한 심층 맞춤화 기능을 통해 고처리량 생산, 민감한 표면 과학 또는 유연한 R&D 등 정밀한 실험 요구 사항에 맞게 챔버를 맞춤 설정할 수 있습니다. 오늘 저희에게 연락하여 안정적이고 최적화된 진공 솔루션으로 실험실 성능을 향상시킬 수 있는 방법을 논의하십시오!

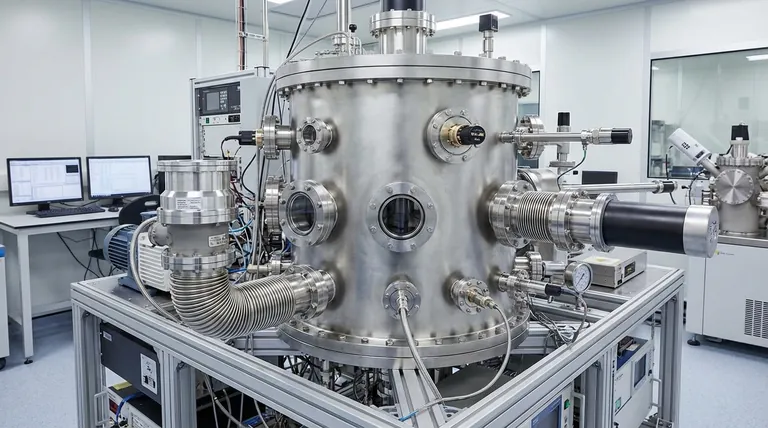

시각적 가이드
