본질적으로 회전 가마의 구동 장치는 전체 열처리 공정을 제어하는 엔진입니다. 모터가 변속기 시스템(대부분 거대한 기어이지만 체인이나 마찰 휠을 사용하기도 함)에 연결되어 가마의 원통형 드럼을 느리고 일관되게 회전시킵니다. 이 제어된 회전은 재료를 가열된 챔버를 통해 이송하고 뒤집어서 균일하게 가열되도록 하는 근본적인 메커니즘이며, 이는 원하는 화학 반응이나 물리적 변화를 유도하는 데 필수적입니다.
구동 장치는 단순한 모터 이상이며, 정밀 제어 시스템입니다. 주요 기능은 가마 내부 재료의 체류 시간과 혼합을 제어하는 것이므로, 구동 유형의 선택은 공정의 규모 및 요구 사항과 직접적으로 연결된 중요한 엔지니어링 결정입니다.
가마 공정에서 회전의 근본적인 역할
구동 장치는 가마를 회전시키는 것 외에도 공정의 핵심 원리를 가능하게 합니다. 회전 속도와 일관성은 제품 품질과 효율성에 직접적인 영향을 미칩니다.
재료 이송 활성화
가마 드럼은 약간의 경사로 설정됩니다. 구동 장치의 느린 회전이 이 각도와 결합되어 재료를 부드럽게 뒤집어 상단 공급구에서 하단 배출구로 꾸준히 이동하게 합니다.
이러한 제어된 움직임이 없으면 재료가 너무 빨리 통과하거나 전혀 통과하지 못하여 연속적인 공정이 불가능해집니다.
균일한 열전달 보장
가마의 주된 목표는 재료의 모든 입자를 특정 온도로 가열하는 것입니다. 구동 장치로 인해 발생하는 뒤집힘 작용은 재료층을 지속적으로 혼합합니다.
이를 통해 모든 입자가 가열원(가마 내부의 직접적인 화염이든 외부 전기 히터든)에 고르게 노출됩니다. 이는 국부적 과열을 방지하고 일관되고 고품질의 최종 제품을 보장합니다.
체류 시간 제어
체류 시간, 즉 재료가 가마 내부에 머무르는 총 시간은 아마도 가장 중요한 공정 변수일 것입니다. 구동 장치의 모터는 거의 항상 가변 속도 장치입니다.
회전 속도를 조정함으로써 작업자는 체류 시간을 정밀하게 제어할 수 있습니다. 더 느린 회전은 더 긴 가열이 필요한 반응의 경우 재료가 가마에 머무르는 시간을 늘리고, 더 빠른 회전은 더 빠른 공정의 경우 처리량을 증가시킵니다.
구동 장치의 주요 유형
목표는 동일하지만, 가마를 회전시키는 데 사용되는 기계적 방법은 응용 분야의 크기와 요구 사항에 따라 다릅니다.
기어 링 및 피니언 구동

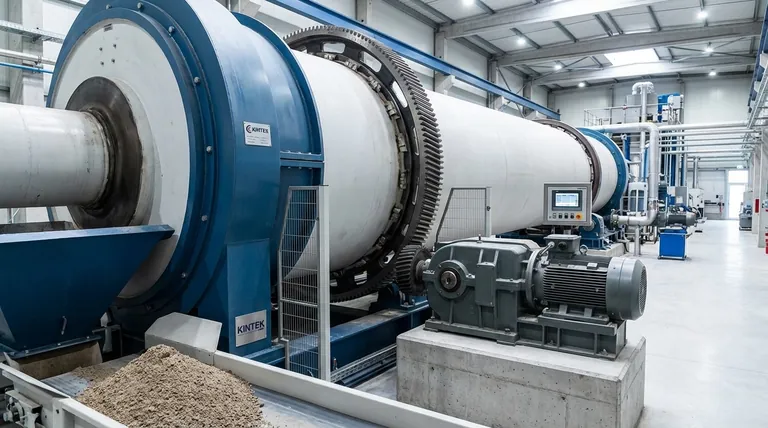

이것은 중공업 규모의 가마에 가장 일반적인 설계입니다. 기어 링(girth gear)이라고 불리는 거대한 링 기어가 가마 쉘 둘레에 장착됩니다.
모터와 기어박스에 의해 구동되는 작고 고토크의 피니언 기어(pinion gear)가 기어 링과 맞물려 전체 드럼을 회전시킵니다. 이 시스템은 견고하며 매우 크고 무거운 가마에 필요한 엄청난 토크를 전달할 수 있습니다.
체인 및 스프로킷 구동
더 작거나 저출력 가마(일반적으로 55kW 이하가 필요한 가마)의 경우 체인 및 스프로킷 시스템이 실현 가능하고 비용 효율적인 대안입니다.
자전거 체인과 유사하게, 큰 스프로킷이 가마 쉘에 고정되어 모터에 의해 롤러 체인을 통해 구동됩니다. 이 설계는 기계적으로 더 간단하지만 대규모 작업의 높은 토크 요구 사항에는 적합하지 않습니다.
마찰 구동
일부 설계에서는 일련의 고마찰 구동 휠이 가마 쉘의 매끄러운 강철 라이딩 링에 압착됩니다. 구동 휠이 회전하면 마찰을 통해 가마 드럼이 회전합니다.
이 방법은 부드러운 작동을 제공할 수 있지만 휠과 가마 쉘 사이의 올바른 압력 유지가 중요합니다.
절충점 이해하기
구동 장치를 선택하는 것은 동력, 비용 및 유지 보수 요구 사항 간의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고"의 옵션은 없으며, 특정 응용 분야에 적합한 옵션만이 존재합니다.
동력 및 규모
이것이 주요 결정 요인입니다. 재료로 가득 찬 대형 산업용 가마의 엄청난 무게는 기어 및 피니언 시스템만이 안정적으로 제공할 수 있는 막대한 토크를 요구합니다.
더 작은 파일럿 플랜트나 가벼운 부하가 필요한 응용 분야의 경우 체인 구동 장치가 더 낮은 자본 비용으로 충분한 동력을 제공합니다.
유지 보수 및 안정성
기어 링 시스템은 수십 년간의 지속적인 작동을 위해 설계되었습니다. 밀봉되어 견고하지만 기어 자체와 같은 주요 구성 요소를 수리하는 것은 상당한 작업입니다.
체인 구동 장치는 외부 환경에 더 많이 노출되어 더 자주 장력 조정 및 윤활이 필요할 수 있습니다. 그러나 체인이나 스프로킷을 교체하는 것은 일반적으로 더 간단하고 빠른 작업입니다.
정밀도 및 제어
최신 기어 구동 장치, 특히 모터에 가변 주파수 드라이브(VFD)가 장착된 경우 매우 정밀하고 반응성이 뛰어난 속도 제어를 제공합니다. 이는 체류 시간을 초 단위로 관리해야 하는 공정에 중요합니다.
체인 구동 장치도 가변 속도 모터를 사용하지만, 내재적인 메커니즘으로 인해 단단히 맞물린 기어에 비해 시스템에 약간의 느슨함이나 변동이 발생할 수 있습니다.
목표에 맞는 올바른 선택하기
최적의 구동 장치는 만능 솔루션이 아니며, 열처리 작업의 규모와 정밀도에 의해 결정됩니다.
- 주요 초점이 중장비, 고처리량 산업 공정인 경우: 기어 링 및 피니언 시스템은 대규모 가마에 필요한 높은 토크와 안정성을 제공하는 능력 덕분에 업계 표준입니다.
- 주요 초점이 소규모 또는 파일럿 응용 분야인 경우: 체인 및 스프로킷 구동 장치는 낮은 전력 요구 사항에 완벽하게 적합한 비용 효율적이고 기계적으로 간단한 솔루션을 제공합니다.
- 주요 초점이 절대적인 공정 제어 및 일관성인 경우: 최신 가변 주파수 모터와 결합된 기어 구동 장치는 회전 속도 및 재료 체류 시간에 대한 가장 정밀하고 반복 가능한 제어를 제공합니다.
궁극적으로 구동 장치는 전기 에너지를 공정 제어로 변환하여 회전 가마에서 일관되고 예측 가능한 결과를 얻기 위한 중요한 구성 요소입니다.
요약 표:
| 구동 유형 | 최적인 경우 | 주요 특징 |
|---|---|---|
| 기어 링 및 피니언 | 중장비 산업 공정 | 고토크, 안정성, 정밀 제어 |
| 체인 및 스프로킷 | 소규모 또는 파일럿 응용 분야 | 비용 효율적, 기계적 단순성 |
| 마찰 구동 | 특정 부드러운 작동 요구 사항 | 마찰에 의존, 압력 유지 필요 |
