최소한, PECVD 수냉식 냉각기는 분당 10L의 유량을 요구하며 37°C 미만으로 유지되는 냉각수를 공급받아야 합니다. 냉각기 자체는 펌프 및 내부 시스템 작동을 위해 약 0.1kW의 전력을 소비합니다. 이러한 사양은 시스템의 고전력 전자 장치를 보호하고 공정 안정성을 보장하는 데 필요한 절대적인 기준입니다.
이러한 수치를 이해하는 것은 단순히 확인란을 선택하는 것을 넘어, 전체 증착 시스템의 열 부하를 관리하는 것에 관한 것입니다. 불충분한 냉각은 공정 편차, 부품 고장, 일관되지 않은 박막 품질의 주요 원인입니다.
PECVD 시스템에서 냉각의 역할
플라즈마 강화 화학 기상 증착(PECVD) 시스템은 열적으로 집중적인 환경입니다. 열은 히터에 의해 의도적으로 생성되거나 고전력 전자 장치의 부산물로 생성됩니다. 효과적인 냉각은 안정적인 작동을 위해 필수적입니다.
핵심 부품 보호
수냉식 냉각기의 주요 목적은 고전력 및 온도에 민감한 부품에서 폐열을 제거하는 것입니다. 여기에는 RF 발생기(예: 30/300W 및 600W 장치)와 잠재적으로 진공 챔버 벽 및 기타 전자 장치가 포함됩니다. 지속적인 냉각이 없으면 이 부품들은 빠르게 과열되어 고장 날 것입니다.
공정 안정성 보장
플라즈마의 특성과 화학 반응 속도는 온도에 크게 의존합니다. 수냉식 냉각기는 챔버 및 전력 공급 시스템을 위한 안정적인 열 기준선을 보장합니다. 이러한 일관성은 한 번의 실행에서 다음 실행까지 재현 가능한 박막 두께, 균일성 및 재료 특성을 달성하는 데 중요합니다.
시스템 수명 연장
전자 장치 및 진공 부품을 고온에서 작동하면 수명이 크게 단축됩니다. 적절한 냉각은 O-링, 씰 및 회로 기판의 열 응력을 완화하여 조기 고장을 방지하고 비용이 많이 드는 가동 중단 시간을 줄입니다.
수냉식 냉각기 사양 분석
각 사양은 전체 열 관리 전략에서 고유한 목적을 수행합니다. 각 사양이 무엇을 의미하는지 이해하는 것이 적절한 냉각을 제공하는 핵심입니다.
유량: 10 L/min
이는 매분 시스템의 냉각 루프를 통과해야 하는 냉각수 부피를 지정합니다. 이는 부품에서 열을 운반하는 능력을 나타냅니다. 유량이 너무 낮으면 물 자체가 차갑더라도 열이 너무 느리게 제거되어 부품 온도가 상승합니다.
수온: 37°C 미만
이는 PECVD 시스템에 공급되는 물의 최대 허용 온도입니다. 냉각수가 차가울수록 냉각수와 뜨거운 부품 사이의 온도 차이(델타-T)가 커져 열 전달 효율이 높아집니다. 이 한계에 가깝게 작동하면 안전 여유가 줄어듭니다.
전력: 0.1 kW
이 수치는 수냉식 냉각기 펌프 및 내부 제어 장치가 소비하는 전력을 나타낼 가능성이 큽니다. 이는 일반적으로 "냉각 용량"을 나타내는 와트 또는 BTU/hr로 평가되는 냉각기의 열 제거 능력을 측정한 것이 아닙니다.
절충점 및 일반적인 함정 이해
최소한의 숫자만 충족하는 것으로는 충분하지 않습니다. 견고한 냉각 전략은 잠재적인 고장 지점에 대한 더 깊은 이해를 필요로 합니다.
냉각기 전력과 냉각 용량 혼동
가장 중요한 실수는 0.1kW의 전력 소비가 냉각 용량이라고 가정하는 것입니다. 칠러의 냉각 용량이 PECVD 시스템의 전체 열 부하(주로 RF 발생기(총 600W 이상) 및 챔버 가열)를 처리할 수 있는지 확인해야 합니다.
시설 수질 무시
시설 루프에 연결하는 경우 수질이 가장 중요합니다. 일반 수돗물을 사용하면 PECVD 시스템의 좁은 냉각 채널 내부에 미네랄 침전물(스케일)과 생물학적 성장이 발생할 수 있습니다. 이러한 축적물은 단열재 역할을 하여 냉각 효율을 크게 떨어뜨리고 잠재적으로 완전한 막힘을 유발할 수 있습니다. 증류수 또는 적절하게 처리된 물이 종종 필요합니다.
주변 조건 간과
독립형 칠러의 성능은 칠러가 있는 방의 주변 온도에 따라 달라집니다. 뜨겁고 통풍이 잘 되지 않는 방에서 작동하는 칠러는 제대로 작동하더라도 물을 목표 온도로 냉각하는 데 어려움을 겪을 것입니다.
목표에 맞는 올바른 선택
냉각에 대한 접근 방식은 특정 설정 및 리소스에 따라 달라집니다.
- 주요 초점이 시설 전체의 냉각수 루프에 연결하는 것이라면: 시설 전체의 수요가 많은 기간에도 루프가 최소 10L/min의 유량으로 37°C 미만의 물을 지속적으로 공급할 수 있는지 확인하십시오.
- 주요 초점이 전용 칠러를 구매하는 것이라면: PECVD의 총 열 부하를 초과하고 원하는 온도에서 10L/min의 물을 공급할 수 있는 냉각 용량(와트)을 가진 칠러를 선택하십시오.
- 주요 초점이 불안정한 공정 문제를 해결하는 것이라면: 부하 상태에서 냉각기가 사양대로 작동하는지 확인하기 위해 PECVD 시스템으로 유입 및 유출되는 냉각수의 유량과 온도를 측정하십시오.
이러한 냉각 사양을 적절하게 구현하는 것은 PECVD 시스템의 신뢰할 수 있고 반복 가능한 결과를 위한 기반입니다.
요약 표:
| 사양 | 요구 사항 | 목적 |
|---|---|---|
| 유량 | 10 L/min | 과열 방지를 위해 부품에서 열을 운반 |
| 수온 | 37°C 미만 | 안정적인 공정 조건을 위한 효율적인 열 전달 가능 |
| 전력 소비 | 0.1 kW | 냉각기 펌프 및 내부 시스템에 전력 공급, 냉각 용량 아님 |
KINTEK의 고급 고온 용광로 솔루션으로 PECVD 시스템이 완벽하게 작동하도록 보장하십시오. 탁월한 R&D 및 사내 제조를 활용하여, 당사는 CVD/PECVD 시스템을 포함한 맞춤형 냉각 시스템을 다양한 연구실에 제공하며, 고유한 열 관리 요구 사항을 충족하기 위한 심층적인 맞춤화를 지원합니다. 오늘 문의하십시오 공정 안정성을 향상하고 장비 수명을 연장할 수 있는 방법에 대해 논의하십시오!

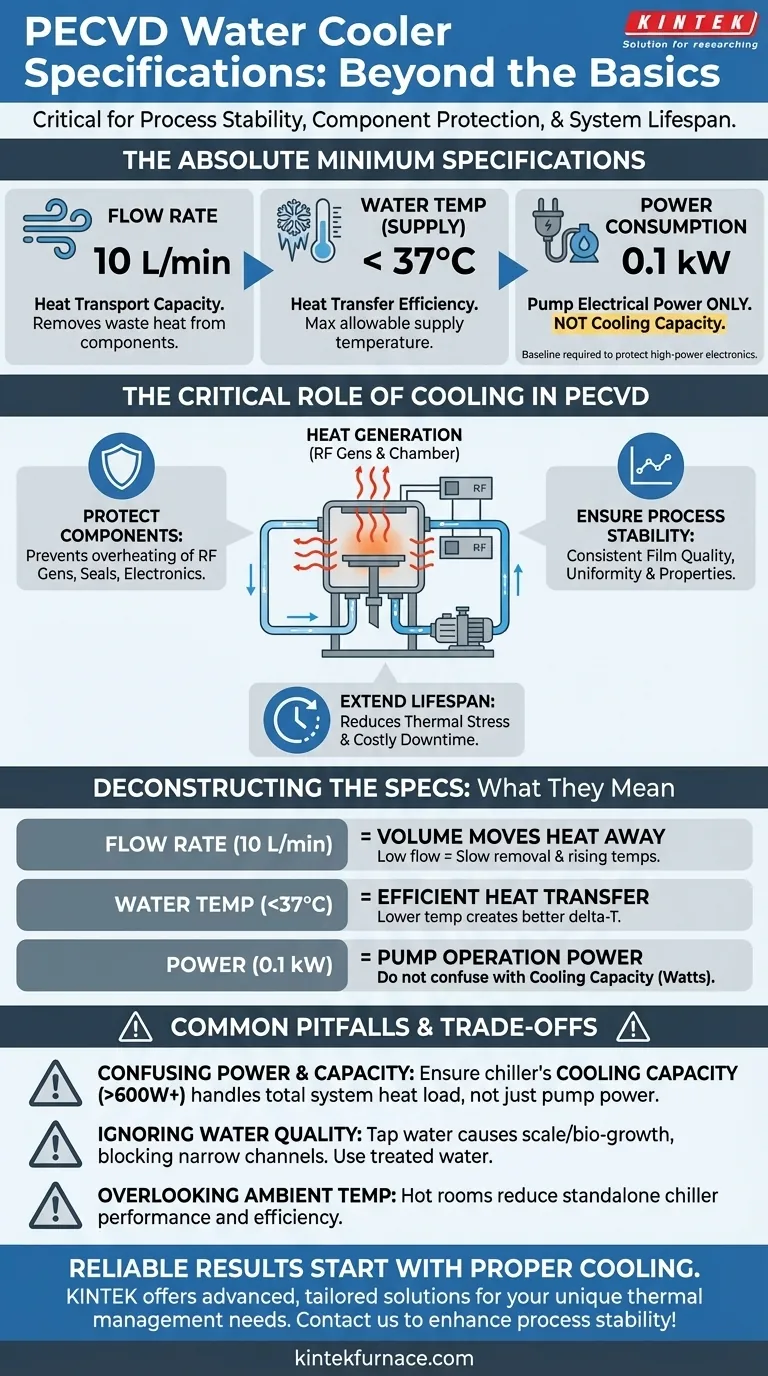

시각적 가이드
