실제로 이규화 몰리브덴(MoSi₂) 발열체는 다양한 용광로 설계 및 가열 요구 사항을 수용하기 위해 여러 표준 모양으로 제작됩니다. 가장 일반적이고 다재다능한 기하학적 구조는 U자형, W자형 및 L자형입니다. 이러한 형태는 보다 전문화된 옵션과 함께 열 분포를 최적화하고 가열 챔버 외부의 전기 연결을 단순화하도록 설계되었습니다.
MoSi₂ 요소의 모양 선택은 용광로 설계의 직접적인 기능입니다. 목표는 용광로 내부에 가늘고 열을 생성하는 "고온 영역"을 올바르게 배치하고, 더 두껍고 비가열적인 "저온 단자"가 절연 벽을 통과하여 안전하고 효율적인 전기 연결을 제공하는 것입니다.
MoSi₂ 요소의 구조
다른 모양이 존재하는 이유를 이해하려면 먼저 일반적인 요소의 두 가지 뚜렷한 섹션을 이해해야 합니다.
고온 영역 (Le)
고온 영역은 요소의 활성 열 생성 섹션입니다. 직경이 더 작아(d1) 전기 저항이 더 높습니다. 전류가 흐르면 이 저항이 강한 열을 발생시켜 요소 표면이 최대 1900°C에 도달할 수 있도록 합니다.
저온 단자 / 단자 (Lu)
저온 단자 또는 단자는 요소 끝에 있는 더 두꺼운 섹션(d2)입니다. 직경이 더 크기 때문에 전기 저항이 훨씬 낮아 고온 영역보다 훨씬 시원하게 유지됩니다. 이 단자는 외부 전원 연결을 위해 용광로 절연을 통과하도록 설계되었습니다.
U-벤드 및 간격 (A)
요소의 두 다리를 연결하는 벤드(U자형과 같이)와 이 다리 사이의 거리('A' 간격)는 중요한 설계 매개변수입니다. 이 치수는 용광로의 기하학적 구조 및 용광로 벽의 단자 구멍 배치와 일치해야 합니다.
일반적인 모양 및 응용 분야
요소의 모양은 특정 용광로에 맞게 고온 및 저온 영역이 배열되는 방식에 따라 결정됩니다.
U자형
이것은 가장 일반적이고 다재다능한 구성입니다. "U"자형으로 구부러진 단일 고온 영역과 두 개의 저온 단자로 구성됩니다. U자형 요소는 수직 또는 수평으로 쉽게 설치할 수 있으며 광범위한 범용 용광로에 적합합니다.

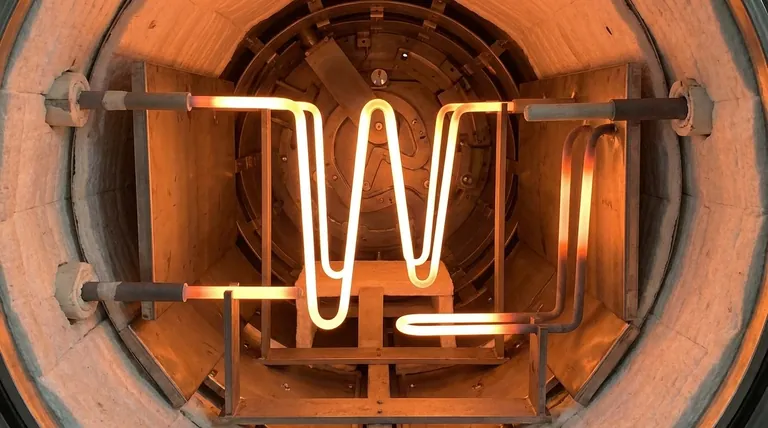

W자형
W자형은 사실상 이중 U자형으로, 세 개의 다리와 두 개의 고온 영역을 특징으로 합니다. 이 설계는 컴팩트한 공간 내에서 더 많은 가열 전력을 제공하여 더 높은 열 밀도 또는 더 빠른 램프 속도를 요구하는 응용 분야에 이상적입니다.
L자형
L자형 요소는 용광로 설계 제약으로 인해 단자가 뒤쪽이나 위쪽으로 똑바로 나가지 못할 때 사용됩니다. 벤드를 통해 용광로 챔버의 측면 또는 하단에서 연결할 수 있어 설계 유연성이 향상됩니다.
직선 및 특수 기하학적 구조
용광로 챔버에는 덜 일반적이지만 직선 막대 요소도 사용할 수 있습니다. 제조업체는 특정 산업 공정에 대한 고유한 가열 요구 사항을 충족하기 위해 코일, 블록 또는 다중 샹크 구성과 같은 고도로 전문화된 모양을 생산할 수도 있습니다.
절충점 및 운영 위험 이해
MoSi₂ 요소는 탁월한 고온 성능을 제공하지만, 이해해야 할 특정 작동 고려 사항이 있습니다.
상온에서의 극심한 취성
상온에서 MoSi₂는 매우 취약하며 쉽게 손상될 수 있습니다. 요소의 파손을 방지하기 위해 배송, 취급 및 설치 중에 극도로 주의해야 합니다.
오염에 대한 민감성
이러한 요소는 오염 물질의 화학적 공격에 매우 민감합니다. 숙련된 기술자들이 지적했듯이, 도색되거나 착색된 재료를 가열하기 전에 제대로 건조하지 않으면 요소를 분해하고 수명을 단축시키는 화합물이 방출될 수 있습니다.
보호 산화층
MoSi₂ 요소 수명의 핵심은 표면에 얇고 자가 치유되는 이산화규소(SiO₂) 층이 형성되는 것입니다. 이 층은 고온에서 기본 재료를 산화로부터 보호하여 산소가 풍부한 환경에서 지속적인 작업에 이상적입니다.
우수한 고온 내구성
차가울 때의 취약성에도 불구하고 MoSi₂ 요소는 극한 작동 온도에서 매우 내구성이 뛰어납니다. 용광로 환경이 깨끗하게 유지된다면 1500°C 이상에서 지속적으로 작동할 때 탄화규소(SiC) 요소보다 훨씬 오래 지속되는 경우가 많습니다.
목표에 맞는 올바른 선택
올바른 요소 형상을 선택하는 것은 고온 용광로를 설계하거나 유지 관리하는 데 중요한 단계입니다. 귀하의 결정은 응용 분야의 특정 열적 및 물리적 요구 사항에 따라 결정되어야 합니다.
- 표준 용광로 설계에 중점을 둔다면: U자형은 다재다능성, 설치 용이성 및 비용 효율성의 최상의 조합을 제공합니다.
- 열 밀도 극대화에 중점을 둔다면: W자형 요소는 집중된 영역에서 더 많은 가열 전력을 제공하여 까다로운 공정에 이상적입니다.
- 물리적 제약 수용에 중점을 둔다면: 단자 연결이 직선이 될 수 없을 때 L자형 또는 기타 맞춤형 벤딩 요소가 해결책입니다.
- 1500°C 이상 작동에 중점을 둔다면: 깨끗하고 비반응성 용광로 환경을 유지한다면 모든 MoSi₂ 모양이 탁월한 수명을 제공합니다.
궁극적으로 요소의 형상은 용광로의 열 설계를 충족해야 하며, 필요한 곳에 정확하고 효율적으로 열이 전달되도록 해야 합니다.
요약표:
| 모양 | 주요 특징 | 가장 적합한 용도 |
|---|---|---|
| U자형 | 다재다능, 설치 용이, 단일 고온 영역 | 범용 용광로 |
| W자형 | 이중 U자형, 두 개의 고온 영역, 높은 열 밀도 | 고전력 또는 빠른 램프 속도 응용 분야 |
| L자형 | 측면/하단 연결을 위한 벤딩 설계 | 공간 제약이 있는 용광로 |
| 직선/특수 | 코일 또는 블록과 같은 맞춤형 기하학적 구조 | 고유한 산업용 가열 요구 사항 |
