질소 분위기에서 실리콘 카바이드(SiC) 발열체의 사용은 최대 작동 온도와 최대 표면 전력 밀도에 의해 제한됩니다. 구체적으로, 한계는 2500°F (1370°C)와 제곱인치당 20~30와트의 표면 와트 부하입니다. 이러한 임계값을 초과하면 조기 소자 고장을 유발하는 파괴적인 화학 반응이 촉발됩니다.
핵심 문제는 질소 자체가 아니라 실리콘 카바이드와 질소 사이의 열 활성화 화학 반응입니다. 이러한 작동 한계는 저항기에 돌이킬 수 없는 손상을 입히는 질화(nitridation)라고 불리는 이 반응을 방지하도록 설계되었습니다.
핵심 한계: 질화 반응
질소 환경에서 SiC 소자를 안정적으로 작동시키려면 성능 한계를 정의하는 근본적인 화학 공정을 이해해야 합니다. 전체 작동 전략은 이 단일 반응을 방지하는 데 중점을 둡니다.
질화란 무엇인가요?
충분히 높은 온도에서 SiC 소자의 실리콘은 분위기 중의 질소(N₂)와 직접 반응합니다.
이 반응은 발열체 표면에 새로운 화합물인 질화규소(Si₃N₄)를 형성합니다.
온도 한계가 중요한 이유
이 질화 반응은 열적으로 활성화됩니다. 2500°F (1370°C) 미만에서는 반응 속도가 무시할 수 있을 정도로 작아 긴 작동 수명을 허용합니다.
이 온도 이상에서는 반응 속도가 급격히 증가합니다. 온도가 높을수록 질화규소 층이 더 빨리 형성되고 소자가 더 빨리 손상됩니다.
표면 와트 부하의 역할
표면 와트 부하는 소자 표면의 전력 밀도(제곱인치당 와트)를 나타냅니다. 이는 소자의 표면 온도를 결정하는 주요 요인입니다.
용광로의 주변 온도가 한계 미만이더라도 높은 와트 부하는 소자 표면에 국부적인 "핫스팟"을 생성하여 1370°C를 초과할 수 있습니다. 이것이 주변 온도와 와트 부하를 모두 관리하는 것이 중요한 이유입니다.
고장 연쇄 반응 이해하기
질화규소의 형성은 소자의 파괴로 빠르게 이어지는 악순환을 시작합니다. 이 과정을 이해하면 고장 진단 및 예방에 도움이 됩니다.
절연층 형성
질화규소는 매우 효과적인 열 절연체입니다. 소자 표면에 형성되면서 담요처럼 열을 SiC 소자 내부에 가둡니다.
과열의 악순환
열이 갇히면서 표면 온도가 일정하게 유지되더라도 소자의 내부 온도는 상당히 상승합니다.
이 더 높은 내부 온도는 질화 반응을 가속화하고, 이는 다시 더 두꺼운 절연층을 생성합니다. 이 정(+)의 피드백 루프는 소자의 온도가 통제 불능 상태로 급상승하게 만듭니다.
최종 결과: 저항기 고장
이러한 빠르고 국부적인 과열은 궁극적으로 발열체의 고장으로 이어집니다. 소자가 타버리거나, 열 응력으로 인해 균열이 생기거나, 저항이 너무 급격하게 변하여 효과적으로 가열되지 않을 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택
귀하의 작동 전략은 전적으로 공정 목표에 달려 있습니다. 질소 환경에서 SiC 소자를 작동시킬 때 성능과 장비 수명 간의 균형을 맞추는 것이 중요합니다.
- 최대 수명과 안정성이 주요 초점인 경우: 소자를 보수적으로 작동시키고, 1370°C 한계보다 훨씬 낮게 유지하며, 제곱인치당 20W에 가까운 표면 와트 부하를 사용하십시오.
- 공정 처리량이 주요 초점인 경우: 최대 한도에 가깝게 작동할 수 있지만, 질화를 유발할 수 있는 오버슈트를 방지하기 위해 매우 정확한 온도 제어 및 모니터링 시스템에 투자해야 합니다.
이러한 화학적 한계를 이해하는 것이 질소 환경에서 안정적이고 효과적인 고온 공정을 설계하는 열쇠입니다.
요약표:
| 매개변수 | 한계 | 목적 |
|---|---|---|
| 최대 온도 | 2500°F (1370°C) | 질화 반응 방지 |
| 표면 와트 부하 | 20-30 W/in² | 핫스팟 및 과열 방지 |
실험실용 안정적인 고온 솔루션이 필요하신가요? KINTEK은 머플로, 튜브로, 회전로, 진공로 및 분위기로, CVD/PECVD 시스템과 같은 고급로 시스템을 전문으로 합니다. 강력한 R&D 및 자체 제조 역량을 바탕으로 질소 분위기에서 최적의 성능과 내구성을 보장하기 위해 고유한 실험 요구 사항을 충족하는 심층적인 맞춤화를 제공합니다. 귀하의 공정을 개선하는 방법에 대해 논의하려면 지금 문의하십시오!

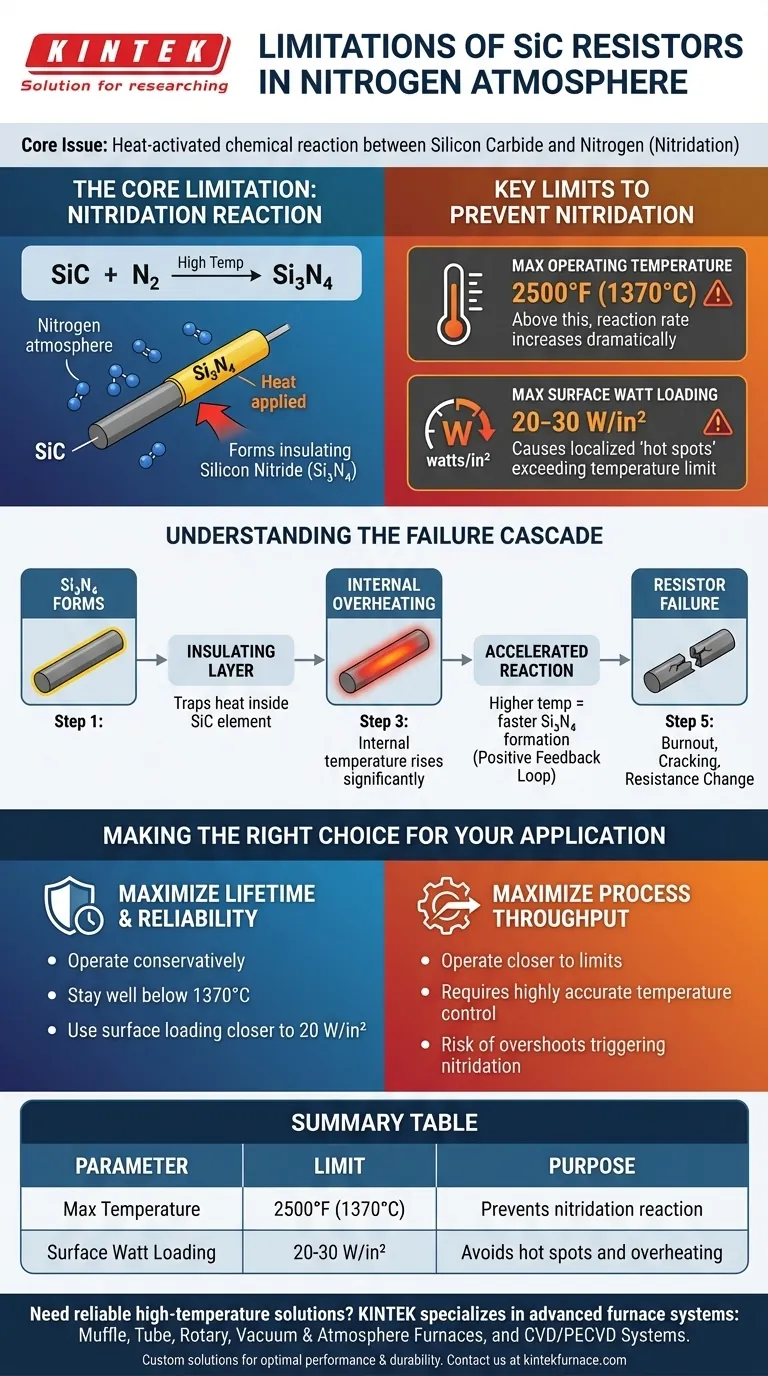

시각적 가이드
