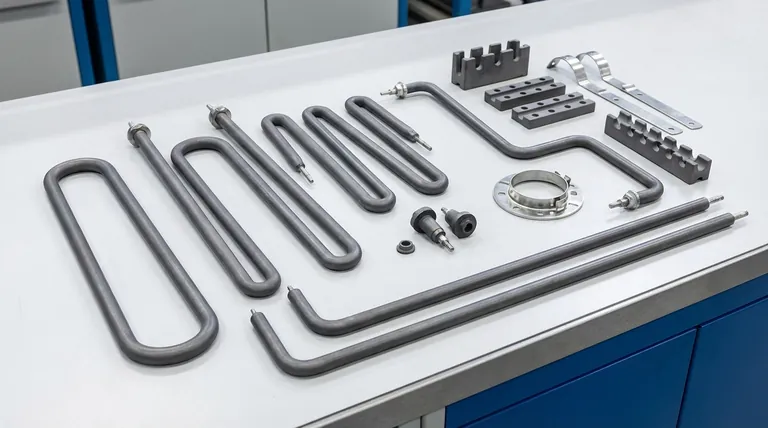

본질적으로 이황화몰리브덴(MoSi₂) 발열체는 주로 네 가지 일반적인 모양으로 생산됩니다: U자형, W자형, L자형 및 직선 로드. 이러한 핵심 모양은 장착을 위한 특수 발열체 홀더와 전기 연결을 위한 결합 스트랩과 같은 필수 액세서리로 지원됩니다. 특정 모양과 등급은 로의 기하학적 구조와 요구되는 작동 온도에 맞게 선택됩니다.
MoSi₂ 발열체 모양의 다양성은 참신함을 위한 것이 아닙니다. 이는 로의 특정 물리적 제약 내에서 균일하고 고온의 열을 전달해야 하는 공학적 과제에 대한 직접적인 대응입니다. 각 모양의 목적을 이해하는 것이 효율적인 고온 시스템을 설계하고 유지하는 데 중요합니다.
주요 발열체 모양 이해하기
MoSi₂ 발열체의 모양은 발열체가 장착되는 방식(수직 또는 수평)과 챔버 내에서 열이 분배되어야 하는 방식을 포함하여 로의 설계에 따라 결정됩니다.
U자형: 업계의 주력
U자형은 아마도 가장 일반적인 구성일 것입니다. 단순한 설계 덕분에 로의 상단에서 수직으로 쉽게 매달 수 있으며, 두 전기 연결부("콜드 존")가 모두 천장을 통해 나옵니다. 이는 설치 및 교체를 단순화합니다.
W자형: 열 밀도 극대화
W자형 발열체는 본질적으로 이중 U자형입니다. 이 설계는 콤팩트한 물리적 공간 내에서 가열 섹션의 표면적을 크게 증가시켜 특정 로 설계에서 더 높은 전력 밀도와 더 균일한 가열을 가능하게 합니다.
L자형: 복잡한 형상 탐색
L자형 발열체는 로 설계에서 단자가 인접한 표면(예: 천장과 측벽)에 있어야 할 때 사용됩니다. 또한 특정 가열 영역을 만들거나 내부 로 구조를 수용하기 위해 구부러집니다.
직선 로드: 간단하고 직접적
직선 로드 발열체는 일반적으로 수평으로 장착되어 로 챔버를 완전히 통과합니다. 설치가 간단하며 종종 소형 튜브로에서 사용되거나 수평 가열이 선호되는 곳에서 사용됩니다.
중요 요소: 등급 및 재료 특성
모양 외에도 재료의 등급과 고유한 특성이 MoSi₂를 극한 온도 응용 분야에 적합하게 만드는 요소입니다.
올바른 등급 선택 (1700 대 1800)
MoSi₂ 발열체는 일반적으로 최대 권장 작동 온도에 따라 구별되는 두 가지 주요 등급으로 제공됩니다.
- 1700 등급: 최대 로 온도 1600°C용으로 설계되었습니다.
- 1800 등급: 최대 로 온도 1700°C용으로 설계되었습니다.
발열체의 표면 온도가 로 내부 분위기보다 훨씬 높다는 점에 유의해야 합니다. 올바른 등급을 선택하는 것은 발열체의 수명에 필수적입니다.
MoSi₂의 자가 치유 특성
MoSi₂의 주요 장점은 뛰어난 산화 저항성입니다. 고온의 산소 풍부한 분위기에서 발열체 표면은 보호용 유리와 같은 이산화규소(SiO₂) 층을 형성합니다. 이 층이 긁히거나 손상되면 아래의 재료가 다시 산화되어 보호 코팅을 효과적으로 "치유"합니다.
상충 관계 및 약점 이해하기
강력하지만 MoSi₂ 발열체에는 작동상의 취약점이 없는 것은 아닙니다. 이러한 점을 인식하는 것은 안정적인 성능에 매우 중요합니다.
오염에 대한 높은 민감도
이것은 MoSi₂ 발열체의 가장 중요한 약점입니다. 특정 화학 화합물, 특히 부적절하게 건조된 재료(예: 페인트칠하거나 착색된 지르코니아)로 유입되는 화합물은 보호용 실리카 층을 공격하여 발열체가 빠르게 고장나게 할 수 있습니다. 세심한 로 위생 관리는 필수적입니다.
상온에서의 취성
많은 세라믹 기반 재료와 마찬가지로 MoSi₂ 발열체는 단단하지만 상온에서는 매우 부서지기 쉽습니다. 배송, 설치 및 로가 상온일 때 수행되는 모든 유지보수 중에 파손을 방지하기 위해 극도로 주의해서 다루어야 합니다.
직렬 배선 시 고려 사항
발열체는 일반적으로 직렬 회로로 배선됩니다. 이는 배선을 단순화하지만 단일 발열체의 고장이 전체 가열 뱅크를 비활성화할 수 있음을 의미합니다. 또한 회로 내의 기존 발열체와 저항이 일치하는 새 발열체를 사용하는 것이 균형 잡힌 부하를 보장하는 데 중요하다는 점을 강조합니다.
응용 분야에 맞는 올바른 선택
올바른 구성 요소를 선택하려면 로 설계 요구 사항과 재료 특성에 대한 이해 사이의 균형을 맞춰야 합니다.
- 새로운 로 설계에 중점을 두는 경우: 올바른 발열체 등급을 선택하기 위해 최대 작동 온도를 먼저 정의한 다음 챔버 형상 및 열 분배 목표에 가장 적합한 모양(U, W, L)을 선택하십시오.
- 기존 발열체 교체에 중점을 두는 경우: 회로 무결성과 예측 가능한 성능을 유지하기 위해 새 발열체가 교체되는 것의 등급, 모양 및 전기 저항과 완벽하게 일치하는지 확인하십시오.
- 발열체 수명 극대화에 중점을 두는 경우: 화학적 오염 및 조기 고장을 방지하기 위해 모든 내부 재료가 완전히 건조되도록 하는 등 세심한 로 작동을 우선시하십시오.
이러한 요소를 이해함으로써 MoSi₂ 발열체를 단순한 구성 요소가 아닌 예측 가능하고 안정적인 고온 가열 시스템으로 선택하고 작동할 수 있습니다.
요약표:
| 측면 | 세부 정보 |
|---|---|
| 일반적인 모양 | U자형, W자형, L자형, 직선 로드 |
| 액세서리 | 발열체 홀더, 결합 스트랩 |
| 등급 | 1700 등급 (최대 1600°C), 1800 등급 (최대 1700°C) |
| 주요 특성 | 자가 치유 실리카 층, 상온에서 취성 |
| 선택 요소 | 로 형상, 작동 온도, 저항 일치 |
