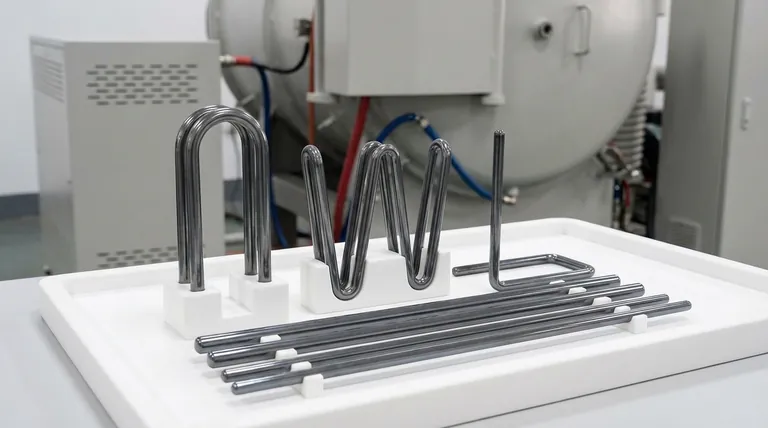

근본적으로 MoSi2 발열체는 몇 가지 표준 구성으로 제공됩니다. 가장 일반적인 것은 W형, U형, L형 및 직선형(또는 I형) 발열체입니다. 각 디자인은 다양한 용광로 형상, 장착 요구 사항 및 전력 밀도 요구 사항을 수용하도록 설계되어 광범위한 고온 장비에 유연하게 통합할 수 있습니다.
발열체의 모양이 용광로 내 물리적 적합성을 결정하는 반면, 진정한 과제는 용광로 분위기, 열 순환 속도 및 오염 가능성을 포함하여 재료 특성을 특정 공정과 일치시키는 것입니다.
각 발열체 모양 자세히 살펴보기
MoSi2 발열체의 모양은 가장 눈에 띄는 특징이며, 설치 방법과 열 분배 방식에 직접적인 영향을 미칩니다. 선택은 주로 용광로의 설계 및 제약 조건에 따라 결정됩니다.
U형 발열체
이것은 가장 일반적이고 다재다능한 모양 중 하나입니다. 하단에 연결된 두 개의 수직 다리(정강이)로 구성되어 문자 "U"와 유사합니다. 이 발열체는 일반적으로 용광로 챔버 상단에 수직으로 매달려 있습니다.
W형 발열체
U형과 유사하게 W형 발열체는 세 개의 수직 다리로 구성됩니다. 이 디자인은 주어진 영역에서 더 높은 전력 집중을 제공할 수 있으며, 더 강렬하고 균일한 가열이 필요한 응용 분야에 자주 사용됩니다.
L형 발열체
L형 발열체는 90도 각도로 구부러져 있습니다. 이 구성은 용광로 바닥에서 가열하거나 직선 수직 발열체가 맞지 않는 내부 장애물 주위를 탐색하는 데 매우 유용합니다.
직선형 (I형) 발열체
이름에서 알 수 있듯이 이들은 단순한 직선 막대입니다. 수직 또는 수평으로 장착할 수 있으며, 표적화된 직접 가열이 필요하거나 특정 측벽 또는 지붕 장착 기능이 있는 용광로에 자주 사용됩니다.
모양을 넘어선 중요한 작동 고려 사항
올바른 MoSi2 발열체를 선택하는 것은 단순히 맞는 모양을 선택하는 것 이상입니다. 작동 환경은 발열체의 성능과 수명을 결정하는 가장 중요한 단일 요소입니다.
분위기 제어의 중요성
표준 MoSi2 발열체는 공기 또는 불활성 가스 환경에서만 작동하도록 설계되었습니다. 고온에서 발열체 표면에 형성되는 보호 실리카(SiO2) 층은 이러한 조건에서 안정적입니다.
수소(H2), 염소(Cl2) 또는 이산화황(SO2)과 같은 활성 또는 환원 가스에 노출되면 발열체가 빠르게 열화되어 조기 고장을 초래합니다.
필요한 지지 구조물
이러한 발열체는 극한의 온도에서 작동하며, 고장 없이 열을 견딜 수 있는 재료로 제자리에 고정되어야 합니다.
고순도 알루미나 트레이 및 지지대는 업계 표준입니다. 이러한 재료는 우수한 열 안정성을 제공하며 화학적으로 비활성이므로 휘거나 녹거나 발열체 또는 공정을 오염시키지 않습니다.
최근 발전 및 장단점 이해
표준 MoSi2 발열체에는 명확한 한계가 있지만, 기술은 더 까다로운 응용 분야를 충족하기 위해 발전했습니다. 이러한 개발을 이해하는 것이 일반적인 함정을 피하는 데 중요합니다.
표준 대 특수 발열체
표준 발열체와 특정의 까다로운 공정을 위해 설계된 발열체를 구별하는 것이 중요합니다. 호환되지 않는 환경에서 표준 발열체를 사용하는 것은 잦은 고장의 원인입니다.
까다로운 응용 분야를 위한 새로운 디자인
최근의 발전으로 특정 요구 사항에 최적화된 특수 MoSi2 발열체가 생산되었습니다. 여기에는 다음을 위한 디자인이 포함됩니다.
- 실험실 및 소결로의 빠른 열 순환.
- 고순도가 필요한 오염에 민감한 공정.
- 질소와 같은 특정 반응성 분위기에서의 작동.
이러한 고급 발열체는 상당한 진전을 나타내지만, 의도된 응용 분야에 맞게 올바르게 지정되어야 합니다. 항상 제조업체와 발열체의 분위기 호환성을 확인하십시오.
응용 분야에 적합한 발열체를 선택하는 방법
최종 선택은 물리적인 용광로 설계와 공정의 화학적 및 열적 요구 사항의 균형을 맞춰야 합니다.
- 주요 초점이 공기 중의 표준 실험실 또는 산업용 용광로인 경우: U형 또는 W형 발열체가 가장 신뢰할 수 있고 비용 효율적인 선택일 것입니다.
- 용광로에 고유한 형상 또는 접근 제약이 있는 경우: 표적 가열 또는 장애물 주위 배치에는 L형 또는 직선형 발열체를 고려하십시오.
- 공정에 급격한 온도 변화 또는 민감한 재료가 포함된 경우: 표준 모양을 넘어 열 순환 및 낮은 오염을 위해 설계된 특수 발열체를 찾아야 합니다.
- 공기 또는 불활성 가스 이외의 분위기에서 작동해야 하는 경우: 표준 MoSi2 발열체를 사용하지 마십시오. 공정 가스에 맞게 특별히 설계된 고급 제형에 대해 제조업체에 문의하십시오.
올바른 발열체를 선택하는 것은 물리적 모양과 재료 과학을 고온 환경의 정밀한 요구 사항에 맞추는 문제입니다.
요약표:
| 모양 유형 | 주요 특징 | 일반적인 응용 분야 |
|---|---|---|
| U형 | 다재다능, 수직으로 매달림, 두 개의 다리 | 공기 중의 표준 실험실 및 산업용 용광로 |
| W형 | 높은 전력 집중, 세 개의 다리 | 강렬한 응용 분야에서 균일한 가열 |
| L형 | 90도 굽힘, 유연한 배치 | 바닥에서 가열 또는 장애물 주위 |
| 직선형 (I형) | 단순한 막대, 수직/수평 장착 | 특정 설정에서 표적화된 직접 가열 |
