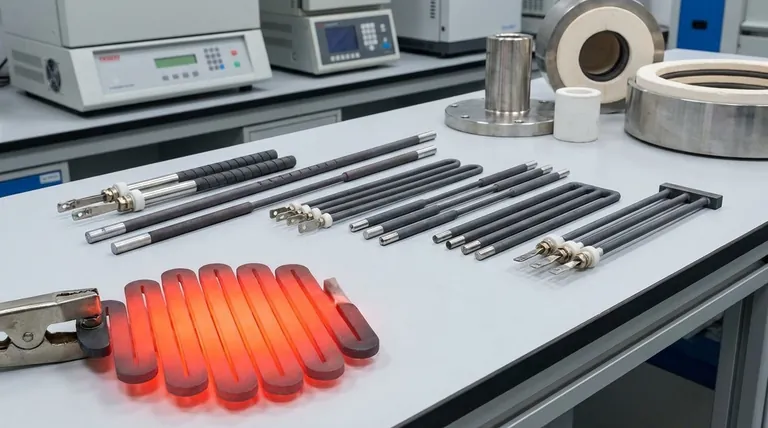

기본적으로, 탄화규소(SiC) 발열체는 세 가지 주요 구성으로 제공됩니다: 단순한 직선 막대, U자형 다중 다리 요소, W자형 다중 다리 요소. 이러한 디자인은 종종 요소의 활성 길이를 따라 저항과 열 분포를 최적화하기 위해 단일 또는 이중 나선형 절단을 통합합니다. 디자인 선택은 임의적이지 않습니다. 이는 장착 방향 및 균일한 열 밀도 필요성과 같은 용광로 또는 가열 응용 분야의 특정 요구 사항에 따라 전적으로 결정됩니다.
탄화규소 발열체의 물리적 디자인—직선 막대, U형 또는 W형이든—은 특정 공학적 문제, 주로 용광로 기하학, 단자 접근 및 가열 영역의 필요한 균일성에 대한 직접적인 해결책입니다.
기본 구성 요소: 막대형 요소
직선 막대 디자인
가장 기본적인 디자인은 직선 SiC 막대입니다. 이 요소들은 양쪽 끝에 두 개의 단자가 있으며, 용광로 또는 가열 챔버의 반대편에 전기 연결이 필요합니다.
이들은 종종 "핫 존"에 나선형 홈이 잘려져 전기 저항을 높이고 해당 특정 영역에 열 발생을 집중시키도록 제조됩니다. 끝 부분 또는 "콜드 엔드"는 단자 및 전원 연결 근처의 열을 최소화하기 위해 저항이 낮은 단단한 상태로 유지됩니다.
특정 응용 분야를 위한 다중 다리 디자인
용광로 디자인이 양쪽에 대한 접근을 금지하거나 특정 가열 패턴이 필요한 경우 다중 다리 요소가 사용됩니다.
U형 요소
U형 요소는 기본적으로 하단에 브리지로 연결된 두 개의 SiC 막대로, "U"자 모양을 형성합니다. 이 디자인은 양쪽 전기 단자를 같은 쪽에 배치할 수 있어 배선 및 용광로 건설을 크게 단순화합니다.
U형 요소는 수직으로 매달거나 수평으로 용광로 벽에 지지하여 장착할 수 있어 매우 다용도입니다.
W형 요소
W형 요소는 한쪽 끝에 연결된 세 개의 SiC 막대로 구성되어 "W" 구성을 형성합니다. 이 디자인 또한 한쪽 연결 접근을 제공합니다.
주요 적용 분야는 플로트 유리 생산 용광로와 같이 넓은 표면적에 걸쳐 매우 균일한 가열이 필요한 응용 분야에서 수평 설치를 위한 것입니다.
SCR형 요소
SCR형은 U자형 요소의 향상된 버전입니다. 우수한 온도 제어 및 더 큰 에너지 효율성을 제공하도록 설계되었습니다. 이는 정밀한 열 관리가 중요한 기술적으로 까다로운 공정에 선호되는 선택입니다.
장단점 이해하기
디자인을 선택하려면 설치 물류, 성능 요구 사항 및 비용의 균형을 맞춰야 합니다. 단일 "최고의" 요소는 없으며, 작업에 가장 적합한 요소만 있을 뿐입니다.
설치 및 장착 제약
직선 막대는 간단하지만 용광로 양쪽에 단자 접근이 필요합니다. U형은 가장 유연하며, 한쪽 접근으로 수직 및 수평 장착 모두에 적합합니다. W형은 수평 사용을 위해 특별히 설계되었으며 다른 방향에는 적합하지 않을 수 있습니다.
연결 및 배선 복잡성
다중 다리 요소(U, W, SCR)는 단자를 통합하여 배선을 단순화하도록 명시적으로 설계되었습니다. 이는 크거나 복잡한 용광로 디자인에서 중요한 이점이 될 수 있으며, 설치 시간과 잠재적인 고장 지점을 줄입니다.
맞춤형 vs. 표준 디자인
표준 모양이 대부분의 요구 사항을 충족하지만, 거의 모든 SiC 요소는 맞춤 제작할 수 있습니다. 고유한 용광로 기하학 또는 매우 특정한 가열 요구 사항이 있는 경우, 맞춤형 디자인이 유일한 실행 가능한 솔루션일 수 있지만, 비용과 리드 타임에 영향을 미칩니다.
목표에 맞는 올바른 선택하기
올바른 요소를 선택하려면 먼저 주요 제약 조건 또는 목표를 정의해야 합니다. 가열 길이(L1), 단자 길이(L2) 및 직경(d, D)과 같은 필요한 물리적 치수는 모든 유형에 대해 지정되어야 합니다.
- 표준 용광로의 단순 교체가 주요 초점인 경우: 직선 막대가 가장 일반적이고 비용 효율적인 시작점입니다.
- 한쪽 단자 접근 또는 장착 유연성이 주요 초점인 경우: U형 요소가 가장 다용도이며 실용적인 선택입니다.
- 넓고 수평인 챔버에서 균일한 열이 주요 초점인 경우: W형 요소는 이 정확한 목적을 위해 특별히 설계되었습니다.
- 최대 에너지 효율성 및 정밀 제어가 주요 초점인 경우: SCR형 요소는 까다로운 응용 분야에 향상된 성능을 제공합니다.
궁극적으로 요소의 디자인 특성을 열 공정의 작동 요구 사항과 일치시키는 것이 성공적인 시스템의 핵심입니다.
요약 표:
| 디자인 유형 | 주요 특징 | 일반적인 응용 분야 |
|---|---|---|
| 직선 막대 | 간단함, 두 개의 단자, 열 집중을 위한 나선형 절단 | 표준 용광로 교체, 기본적인 가열 설정 |
| U형 | 한쪽 접근, 다용도 장착 (수직/수평) | 단자 접근이 제한된 용광로, 유연한 설치 |
| W형 | 한쪽 접근, 넓은 영역에 걸쳐 균일한 가열 | 수평 용광로, 예: 플로트 유리 생산 |
| SCR형 | 향상된 U형, 우수한 온도 제어 및 에너지 효율성 | 정밀한 열 관리가 필요한 기술적으로 까다로운 공정 |
