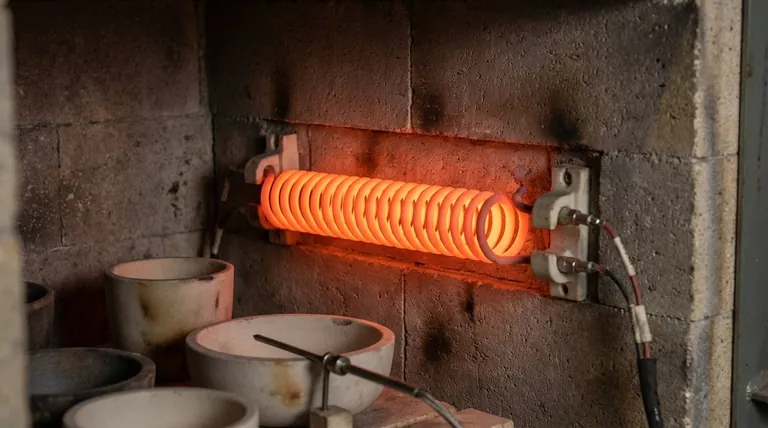

본질적으로, SC 타입 실리콘 카바이드(SiC) 발열체는 고유한 단일 나선형(Single Spiral) 구성과 기본 재료 특성으로 정의됩니다. 이 설계는 탁월한 온도 균일성, 높은 온도 안정성 및 산업용 및 실험실용로에서 효율적인 열 발생에 필요한 특정 전기 저항을 제공합니다.
"SC" 표시는 발열체의 단일 나선형(Single Spiral) 구조를 나타냅니다. 이는 사소한 세부 사항이 아니라, 넓은 표면적에 걸쳐 일관되고 균일한 열을 요구하는 응용 분야에서 이 발열체 유형을 결정적인 솔루션으로 만드는 핵심 설계 선택입니다.
SC 타입 분해: 재료에서 설계까지
SC 타입 발열체를 이해하려면 물리적 모양과 제조된 재료의 고유한 특성 모두를 살펴봐야 합니다.
"SC"가 의미하는 것: 단일 나선형
이름의 "SC"는 명시적으로 단일 나선형(Single Spiral)을 나타냅니다. 이 물리적 구성이 주요 차별점입니다.
이 설계는 열 분포를 최적화하도록 제작되어 넓은 평면에서 일관된 열 환경을 만드는 데 특히 효과적입니다.
실리콘 카바이드(SiC) 기반
이 발열체는 단단하고 부서지기 쉬운 세라믹 재료인 실리콘 카바이드로 제조됩니다. 이 기본 재료는 고온 작동에 필요한 근본적인 특성을 제공합니다.
주요 재료 특성에는 높은 녹는점, 우수한 열전도율 및 극한 온도에서 변형에 대한 저항성이 포함됩니다.
주요 성능 특성 설명
SiC 재료와 단일 나선형 설계의 조합은 이상적인 사용 사례를 결정하는 특정 성능 특성 세트를 산출합니다.
주요 이점: 탁월한 온도 균일성
단일 나선형 설계는 SiC의 우수한 열전도율과 결합되어 발열체 표면 전반에 걸쳐 매우 작은 온도 차이를 보장합니다.
이는 금속 처리 또는 세라믹 소성과 같이 공간적 온도 균일성이 공정 품질에 매우 중요한 대형 박스형로 또는 트롤리형로와 같은 응용 분야에서 매우 중요합니다.
전기적 특성: 저항 가열의 원리
이 발열체는 저항(줄) 가열을 통해 작동합니다. 이들은 절연체는 아니지만 높은 전기 저항을 갖도록 설계되었습니다.
전류가 SiC 재료를 통과하면 이 저항으로 인해 발열체가 가열되어 전기 에너지가 열 에너지로 변환됩니다. 이를 위해서는 전류가 흐를 수 있을 만큼 충분히 전도성이 높으면서도 상당한 열을 발생시킬 만큼 충분히 저항성이 있는 재료가 필요합니다.
열 및 기계적 안정성
SC 타입 발열체는 변형되거나 녹지 않고 고온을 견딜 수 있는 능력으로 알려져 있습니다. 또한 급격한 가열 및 냉각 주기(열충격)로 인한 손상에 강합니다.
이러한 안정성은 높은 온도 제어 정확도를 제공하여 까다로운 공정에 안정적이고 일관된 열원을 제공합니다.
절충점 및 한계 이해
모든 시나리오에 완벽한 구성 요소는 없습니다. SC 타입 발열체의 한계를 인식하는 것은 성공적인 구현과 장기적인 신뢰성에 중요합니다.
취성 및 기계적 충격
대부분의 세라믹과 마찬가지로 실리콘 카바이드는 단단하지만 부서지기 쉽습니다. 이로 인해 발열체는 기계적 충격이나 부적절한 취급 및 설치 시 파손되기 쉽습니다.
설치 및 유지보수 중에는 발열체에 물리적 스트레스가 가해지지 않도록 주의해야 합니다.
노화 효과: 저항의 점진적 증가
작동 수명 동안 실리콘 카바이드 발열체의 전기 저항은 점차 증가합니다. 이 현상은 노화(aging)으로 알려져 있습니다.
이러한 변화는 예측 가능하지만 관리해야 합니다. 원하는 출력과 온도를 유지하기 위해 시간이 지남에 따라 전압을 높여야 하는 경우가 많으며, 이를 위해서는 전력 공급 시스템(일반적으로 변압기 또는 사이리스터 사용)이 필요합니다.
산화 및 분위기 민감도
SiC는 산화에 강하지만, 그 성능과 수명은 로 분위기에 의해 영향을 받을 수 있습니다. 특정 반응성 가스는 노화 과정을 가속화하거나 조기 고장을 유발할 수 있습니다.
발열체 표면에 형성되는 보호 이산화규소(SiO₂) 층은 수명에 중요하지만, 특정 화학 환경에서는 이 층이 손상될 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 발열체 선택은 전적으로 주요 공정 요구 사항에 따라 달라집니다. 이러한 특성을 지침으로 사용하여 SC 타입이 적합한지 판단하십시오.
- 넓은 영역에 걸쳐 균일한 가열이 주요 관심사라면: SC 타입의 단일 나선형 설계는 이를 위해 특별히 제작되었으며 대형 챔버로에 이상적인 선택입니다.
- 빠른 사이클링 또는 기계적으로 가혹한 환경이 주요 관심사라면: 발열체의 취성을 고려하고 기계적 충격을 방지하기 위한 견고한 장착 시스템을 설계해야 합니다.
- 장기적인 작동 일관성이 주요 관심사라면: 수명 동안 안정적인 열 출력을 유지하기 위해 가변 전압 전원 공급 장치를 통합하여 발열체의 자연적인 노화를 계획하십시오.
궁극적으로 올바른 발열체를 선택하는 것은 구성 요소의 고유한 특성을 특정 응용 분야의 중요한 요구 사항과 일치시키는 것입니다.
요약표:
| 특성 | 설명 |
|---|---|
| 설계 | 최적화된 열 분포를 위한 단일 나선형 구성 |
| 재료 | 높은 녹는점과 열전도율을 가진 실리콘 카바이드(SiC) |
| 온도 균일성 | 넓은 표면적에 걸쳐 탁월한 일관성 |
| 전기적 특성 | 효율적인 저항(줄) 가열을 위한 높은 저항 |
| 열 안정성 | 고온에서 변형 및 열충격에 강함 |
| 제한 사항 | 취성, 노화(저항 증가), 특정 분위기에 대한 민감성 |
