고온 산업 공정에서, 탄화규소(SiC) 발열체는 용광로 배치 및 전기 구성에 따라 여러 가지 뚜렷한 기하학적 형태로 제공됩니다. 주요 유형에는 직선형 막대(ED) 및 아령형(DB) 모양, U자형 발열체, 단일(SC) 및 이중(SCR) 나선형 발열체, 그리고 3상(W) 발열체가 포함됩니다. 각 설계는 열 분포 및 설치에 대한 다양한 엔지니어링 요구 사항을 충족합니다.
SiC 발열체의 다양한 모양은 임의의 선택이 아닙니다. 이는 단자 접근, 전력 분배, 제한된 공간 내에서 가열 밀도 극대화와 같은 용광로 설계의 일반적인 문제에 대한 엔지니어링 솔루션입니다.
기초: 왜 탄화규소를 선택해야 하는가?
다양한 모양을 살펴보기 전에, 탄화규소가 까다로운 가열 응용 분야에 적합한 재료인 이유를 이해하는 것이 중요합니다. 그 특성은 기존 금속 발열체에 비해 상당한 이점을 제공합니다.
탁월한 온도 성능
SiC 발열체는 매우 높은 온도에서 안정적으로 작동할 수 있으며, 종종 가장 견고한 금속 합금의 한계를 훨씬 뛰어넘습니다. 이는 야금, 세라믹 및 재료 과학 분야의 공정에 필수적입니다.
높은 열 안정성
이 재료는 가혹한 용광로 분위기에서도 열충격 및 산화에 대한 저항성이 뛰어납니다. 이는 많은 대안에 비해 더 긴 서비스 수명과 더 큰 작동 안정성을 의미합니다.
작동 원리
모든 저항 히터와 마찬가지로 SiC 발열체는 본체를 통해 전류를 통과시켜 작동합니다. 재료의 저항은 이 전기 에너지를 열로 변환하여 용광로와 내용물을 가열하기 위해 외부로 방출합니다. 온도는 발열체에 공급되는 전압과 전류를 조절하여 정밀하게 관리됩니다.

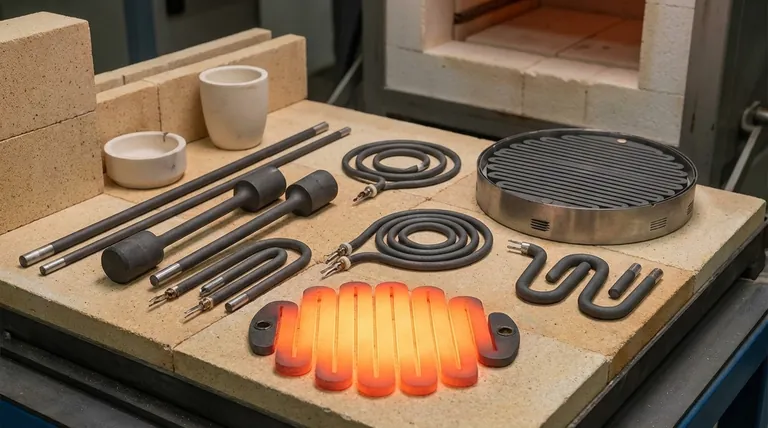

SiC 발열체 기하학적 형태 가이드
SiC 발열체의 모양은 설치, 배선 및 가열 특성에 직접적인 영향을 미칩니다. 선택은 전적으로 용광로의 설계에 따라 달라집니다.
직선형 막대(ED) 및 아령형(DB)
이것들은 가장 간단한 형태입니다. ED 유형은 균일한 직경의 직선형 막대이며, DB 유형은 전기 연결이 이루어지는 더 두껍고 저항이 적은 끝( "콜드 엔드")을 가지고 있습니다.
이것들은 발열체가 용광로 챔버를 완전히 통과하여 반대쪽에 단자가 있는 간단한 벽 관통 설치에 이상적입니다. DB 유형은 열 손실을 최소화하고 단자 연결을 보호하기 위해 종종 선호됩니다.
U자형 발열체
이 발열체는 일반적인 접근 문제를 해결합니다. 막대를 "U"자 모양으로 구부려 두 전기 단자가 모두 같은 쪽에 위치합니다.
이 디자인은 뒤쪽 또는 반대쪽 접근이 제한된 용광로에 매우 유용하며, 모든 배선 및 유지 보수를 한 지점에서 수행할 수 있도록 합니다.
나선형 발열체 (SC 및 SCR)
발열체를 나선형으로 만들면 컴팩트한 물리적 길이 내에서 훨씬 더 긴 저항 경로가 생성됩니다. SC (단일 나선형) 및 SCR (이중 나선형) 디자인은 가열 표면적과 전체 저항을 증가시키는 데 사용됩니다.
이를 통해 더 높은 전력 밀도를 얻을 수 있으며, 매우 높은 온도를 빠르게 달성하거나 공간이 제한된 응용 분야에 유용합니다. 두 개의 나선이 반대 방향으로 감겨 있는 이중 나선형(SCR) 디자인은 전자기장을 최소화하는 데 도움이 될 수 있습니다.
W자형 (3상) 발열체
이름에서 알 수 있듯이 W자형 발열체는 3상 전원 공급 장치로 작동하는 용광로를 위해 특별히 설계되었습니다. 3상 시스템에 직접 연결할 수 있는 구성으로 연결된 세 개의 다리로 구성됩니다.
이 디자인은 전기 배선을 크게 단순화하고 전원 공급 장치 전체에 걸쳐 균형 잡힌 부하를 보장하는 데 도움이 되며, 이는 대형 산업 용광로의 안정성에 매우 중요합니다.
트레이드오프 및 설치 이해
발열체를 선택하는 것은 과정의 일부일 뿐입니다. 적절한 설치와 재료의 거동을 이해하는 것이 긴 서비스 수명의 핵심입니다.
단자 연결 및 콜드 엔드
SiC 발열체의 연결 지점은 주 가열 부분보다 시원하게 유지되어야 합니다. 이것이 아령형(DB) 및 다중 다리 발열체가 더 두꺼운 "콜드 엔드"를 특징으로 하는 이유입니다. 이 끝은 전기 저항이 낮아 열을 덜 발생시키고 클램프와 배선을 보호합니다.
물리적 장착 및 지지
SiC는 세라믹이므로 부서지기 쉽습니다. 발열체는 열팽창을 허용하면서 발열체 본체에 기계적 스트레스를 가하지 않도록 스테인리스 스틸로 만들어진 적절한 고정 장치로 고정되어야 합니다. 이 고정 장치는 막대를 고정하고 용광로 내에서 적절한 정렬을 보장합니다.
전기 연결
고순도 알루미늄 브레이드 또는 스트랩은 일반적으로 전원 공급 장치를 발열체 단자에 연결하는 데 사용됩니다. 이 유연한 커넥터는 작동 중 사소한 이동이나 진동을 수용하면서 탁월한 전도성을 보장합니다.
중요한 요소: 발열체 노화
모든 탄화규소 발열체는 사용 중에 "노화"됩니다. 시간이 지남에 따라 고온에 노출되면 전기 저항이 점차 증가합니다. 전력 제어 시스템은 필요한 전력 출력과 온도를 유지하기 위해 수명 동안 발열체에 공급되는 전압을 증가시킬 수 있어야 합니다.
이것을 프로젝트에 적용하는 방법
선택은 장비의 물리적 설계 및 전기 시스템에 따라 결정되어야 합니다.
- 단순성과 벽 관통 장착에 중점을 둔다면: 직선형 막대(ED) 또는 아령형(DB) 발열체가 가장 직접적이고 비용 효율적인 솔루션입니다.
- 용광로의 한쪽에만 접근할 수 있다면: U자형 발열체는 단일 측면 단자 연결을 제공하여 설치 및 유지 보수를 크게 단순화합니다.
- 컴팩트한 공간에서 높은 전력 밀도가 필요하다면: 나선형 발열체(SC 또는 SCR)는 증가된 가열 표면적과 저항을 제공하여 더 집중된 전력 출력을 제공합니다.
- 용광로가 3상 전원 공급 장치를 사용한다면: W자형 발열체는 배선을 단순화하고 균형 잡힌 전기 부하를 보장하도록 특별히 설계되었습니다.
궁극적으로 올바른 SiC 발열체 기하학적 형태를 선택하는 것은 용광로의 성능, 효율성 및 장기적인 신뢰성을 최적화하는 데 중요한 단계입니다.
요약 표:
| 유형 | 주요 특징 | 최적의 용도 |
|---|---|---|
| 직선형 막대 (ED) | 간단한 디자인, 균일한 직경 | 간단한 벽 관통 설치 |
| 아령형 (DB) | 두꺼운 콜드 엔드, 열 손실 감소 | 벽 관통 설정에서 단자 보호 |
| U자형 | 단일 측면 단자 | 접근이 제한된 용광로 |
| 나선형 (SC/SCR) | 고전력 밀도, 컴팩트 | 공간이 제한된 고온 요구 사항 |
| W자형 | 3상 전원 호환성 | 균형 잡힌 부하를 가진 대형 산업 용광로 |
