무엇보다도, 탄화규소(SiC) 저항기를 교체하려면 엄격한 안전 및 취급 절차를 따라야 합니다. 이 과정에는 장비의 전원을 완전히 차단하고, 기존 부품의 기계적 및 전기적 연결을 조심스럽게 해제한 다음, 새로운 저항기를 제어된 속도로 설치하여 열충격을 방지하는 것이 포함됩니다. 열충격은 새 부품을 즉시 파손시킬 수 있습니다.
SiC 저항기 교체의 핵심 과제는 기계적 교체 자체가 아니라 관련된 엄청난 열적 및 기계적 스트레스를 관리하는 것입니다. 성공은 급격한 온도 변화(열충격)와 깨지기 쉬운 세라믹 재료에 대한 모든 형태의 구속 또는 장력을 방지하는 데 달려 있습니다.
기본: 전기 및 기계적 안전
부품을 만지기 전에 시스템이 완전히 안전한지 확인해야 합니다. 이것은 타협할 수 없는 첫 번째 단계입니다.
H3: 전원 차단 및 확인
항상 용광로 또는 가열 장비의 모든 전원을 차단하십시오. 작업 중에 회로가 실수로 다시 통전되지 않도록 표준 잠금/태그아웃(LOTO) 절차를 따르십시오.
진행하기 전에 적절한 등급의 멀티미터를 사용하여 저항기 단자에 전압이 없는지 확인하십시오.
H3: 연결 해제
전기 연결을 형성하는 스프링 클립과 알루미늄 브레이드를 조심스럽게 해제하십시오. 이 부품들은 열팽창을 허용하면서 견고한 접촉을 제공하도록 설계되었으므로 조심스럽게 다루십시오.
단자 연결부나 용광로 구조에 스트레스를 주지 않고 오래된 저항기를 제거할 수 있도록 충분한 여유가 있는지 확인하십시오.
핵심 단계: 설치 기술
새로운 저항기를 설치하는 방식은 즉각적인 고장을 방지하는 데 가장 중요한 요소입니다. SiC는 세라믹이며 올바르게 다루지 않으면 균열이 발생하기 매우 쉽습니다.
H3: 열충격의 위험
실온의 새 SiC 저항기는 뜨거운 용광로 챔버에 너무 빨리 삽입되면 즉시 균열이 발생합니다. 열충격으로 알려진 이러한 고장은 재료 전체에 걸친 극심한 온도 차이 때문에 발생합니다.
H3: 삽입 속도 마스터하기
새로운 저항기는 부드럽고 꾸준하게 삽입되어야 합니다. 이 제어된 속도는 요소가 뜨거운 영역으로 들어갈 때 점진적으로 가열되도록 하여 열 스트레스를 최소화합니다.
느리고 지속적인 움직임은 또한 용광로 개구부에서 장시간 노출로 인해 알루미늄 단자가 녹는 것을 방지합니다.
조기 고장 방지: 주요 장착 원리
잘못된 장착은 SiC 저항기 조기 고장의 주요 원인입니다. 목표는 저항기를 단단히 고정하면서도 완전히 자유롭게 팽창하고 수축할 수 있도록 하는 것입니다.
H3: 저항기에 장력을 가하지 마십시오
SiC 요소는 압축에는 매우 강하지만 장력에는 부서지기 쉽고 약합니다. 장착 시스템은 저항기를 당겨서는 안 됩니다. 지지되어야 하며, 긴장되어서는 안 됩니다.
H3: 열팽창 수용
저항기와 용광로가 가열되면 팽창합니다. 저항기는 용광로 구조와 독립적으로 자유롭게 움직일 수 있어야 합니다. 어떤 형태의 구속이라도 결국 요소를 파손시키는 기계적 스트레스를 유발할 것입니다.
H3: 올바른 위치 확인
수평 또는 수직으로 장착하든, 저항기의 가열 부분은 용광로 챔버 중앙에 위치해야 합니다. 이는 균일한 열 분포를 보장하고 요소가 용광로 벽이나 단열재에 닿는 것을 방지하여 핫스팟을 유발하고 고장으로 이어질 수 있습니다.
수직으로 장착하는 경우, 요소 하단을 지지하기 위해 전기적으로 절연된 지지대를 사용하십시오.
목표에 맞는 올바른 선택
- 안전이 최우선이라면: 항상 전체 잠금/태그아웃 절차를 구현하고 작업을 시작하기 전에 에너지가 없는지 확인하십시오.
- 부품 수명이 최우선이라면: 열충격을 방지하기 위해 새 저항기를 천천히 꾸준히 삽입하고, 장착이 자유로운 열팽창을 허용하는지 확인하십시오.
- 최적의 용광로 성능이 최우선이라면: 균일한 열 복사 및 시스템 효율성을 보장하기 위해 가열 요소를 챔버 중앙에 배치하십시오.
저항기를 민감한 세라믹 부품으로 취급함으로써 안전한 교체와 안정적이고 장기적인 작동을 보장할 수 있습니다.
요약표:
| 예방 조치 | 주요 조치 | 목적 |
|---|---|---|
| 전기 안전 | LOTO로 전원 차단 및 확인 | 사고 방지 및 전압 없음 확인 |
| 취급 | 연결부를 조심스럽게 해제 | 깨지기 쉬운 부품에 스트레스 가하지 않기 |
| 설치 | 천천히 꾸준히 삽입 | 열충격 및 균열 방지 |
| 장착 | 자유로운 열팽창 허용 | 기계적 스트레스 및 고장 방지 |
| 위치 지정 | 용광로 챔버 중앙에 배치 | 균일한 가열 및 효율성 보장 |
신뢰할 수 있는 고온 용광로 솔루션이 필요하십니까? KINTEK은 뛰어난 R&D 및 자체 제조 역량을 활용하여 머플, 튜브, 로터리, 진공 및 대기, CVD/PECVD 시스템과 같은 고급 용광로를 제공합니다. 당사의 강력한 맞춤형 제작 능력은 귀하의 고유한 실험 요구 사항을 충족시킵니다. 오늘 저희에게 연락하여 맞춤형 솔루션으로 실험실의 안전과 성능을 향상시키십시오!

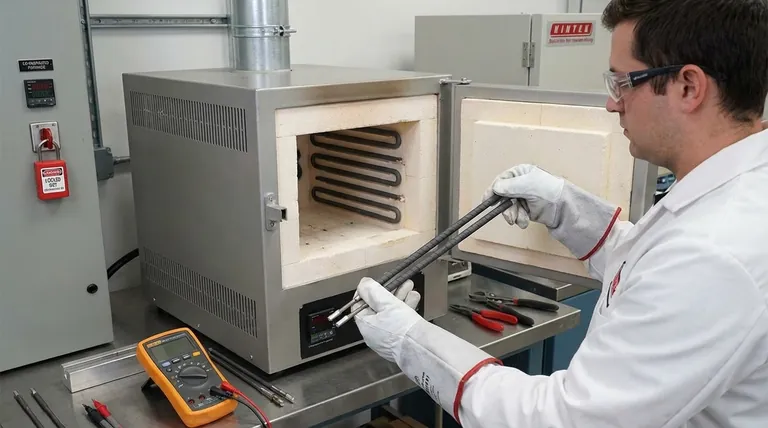

시각적 가이드
