IGBT 모듈의 안정성은 저항의 온도 계수와 근본적으로 연결되어 있습니다. 평탄하거나 약간 양의 온도 계수는 장치의 온-상태 저항이 온도가 상승함에 따라 매우 일관되게 유지되거나 약간 증가한다는 것을 의미합니다. 이 특성은 예측 가능한 성능을 보장하고 치명적인 고장 모드를 방지하며 고전력 전자 시스템의 전반적인 신뢰성을 향상시키는 핵심입니다.
평탄한 온도 계수의 가장 중요한 장점은 여러 IGBT의 안전하고 안정적인 병렬 작동을 가능하게 한다는 것입니다. 이 속성은 고전류 애플리케이션에서 치명적인 고장 모드인 열 폭주를 방지하는 자연스러운 자체 균형 메커니즘을 생성합니다.
온도 계수란 무엇입니까?
계수 정의
저항의 온도 계수는 재료의 전기 저항이 온도에 따라 어떻게 변하는지 설명합니다.
양의 온도 계수(PTC)는 온도가 증가함에 따라 저항이 증가한다는 것을 의미합니다. 구리와 같은 대부분의 도체는 이러한 동작을 보입니다.
음의 온도 계수(NTC)는 온도가 증가함에 따라 저항이 감소한다는 것을 의미합니다. 이는 반도체에서 흔히 볼 수 있습니다. 그러나 IGBT의 온-상태 저항의 경우 PTC는 매우 바람직합니다.
IGBT의 이상적인 "평탄" 특성
IGBT에서 "평탄" 계수를 언급할 때, 우리는 특히 온-상태 컬렉터-에미터 포화 전압, 즉 V_CE(sat)에 대해 이야기하고 있습니다.
"평탄"은 약간 양의 온도 계수를 나타내는 공학적 약어입니다. 이는 작동 중에 IGBT가 가열될 때 온-상태 저항과 V_CE(sat)가 작고 예측 가능한 양만큼 증가한다는 것을 의미합니다. 이 사소해 보이는 세부 사항은 시스템 설계에 큰 영향을 미칩니다.
결정적인 장점: 열 폭주 방지
전류 공유의 과제
대형 모터 드라이브 또는 계통 연계형 인버터와 같은 고전력 애플리케이션은 단일 IGBT가 처리할 수 있는 것보다 더 많은 전류를 필요로 하는 경우가 많습니다. 해결책은 여러 IGBT 모듈을 병렬로 연결하는 것입니다.
이 설계의 주요 과제는 모든 병렬 장치가 총 전류를 균등하게 공유하도록 보장하는 것입니다. 만약 하나의 IGBT가 다른 IGBT보다 훨씬 더 많은 전류를 전달하면 과열되어 고장 나고, 잠재적으로 전체 시스템의 연쇄 고장을 유발할 수 있습니다.
양의 계수가 안정성을 생성하는 방법
약간 양의 온도 계수는 이 문제에 대한 우아하고 수동적인 해결책을 제공합니다. 이는 자체 조절 피드백 루프를 생성합니다.

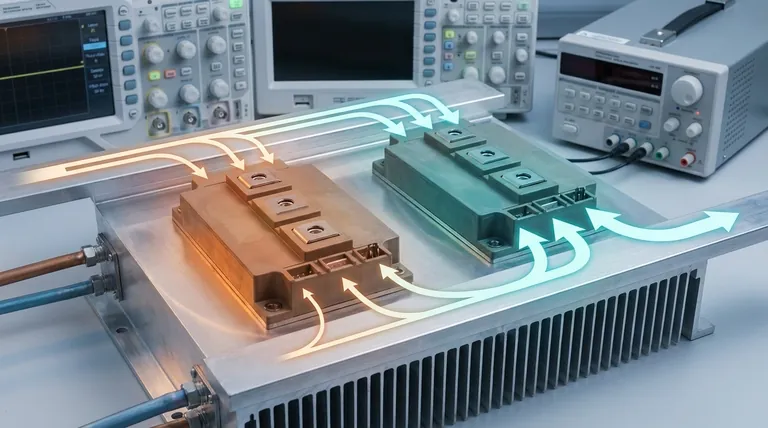

두 개의 IGBT가 병렬로 연결되어 있다고 상상해 보십시오. 한 장치(IGBT A)가 이웃 장치(IGBT B)보다 더 뜨거워지기 시작하면 온-상태 저항(V_CE(sat))이 약간 증가합니다. 전류는 저항이 가장 작은 경로를 따르기 때문에 뜨거워진 IGBT A에서 더 차가운 IGBT B로 소량의 전류가 자연스럽게 전환됩니다.
이러한 전류 전환은 IGBT A를 냉각하고 IGBT B를 약간 가열하여 둘 사이의 열 부하를 자동으로 균형 있게 만듭니다. 이는 단일 장치가 전류를 "독점"하고 과열되는 것을 방지합니다.
음의 계수의 위험
만약 IGBT가 음의 온도 계수를 가지고 있다면, 반대 현상이 일어날 것입니다. 뜨거워지기 시작하는 장치는 저항이 감소하는 것을 보게 될 것입니다.
이것은 더 많은 전류를 끌어당기게 하여 장치를 더욱 뜨겁게 만들 것입니다. 열 폭주로 알려진 이 악순환은 장치가 파괴될 때까지 계속될 것입니다. 평탄하거나 약간 양의 계수는 이러한 고장 모드에 대한 주요 방어 수단입니다.
트레이드오프 이해
전도 손실이 약간 증가할 것입니다
양의 온도 계수의 주요 트레이드오프는 더 높은 작동 온도에서 전도 손실이 약간 증가한다는 것입니다. 전도 손실은 전력 손실 = V_CE(sat) * 전류로 계산되므로, 고온에서 더 높은 V_CE(sat)는 더 많은 열이 발생함을 의미합니다.
이것은 잘 이해되고 허용 가능한 트레이드오프입니다. 시스템 안정성의 엄청난 이득과 열 폭주 방지는 효율성의 작은 손실을 훨씬 능가합니다. 이 효과는 단순히 열 관리 설계에 고려되어야 합니다.
장치 매칭은 여전히 중요합니다
양의 온도 계수가 자동 균형을 제공하지만, 좋은 엔지니어링 관행의 필요성을 없애지는 않습니다. 최적의 성능을 위해 병렬로 사용되는 IGBT는 특히 임계 전압 및 V_CE(sat)에서 전기적 특성이 잘 일치해야 합니다.
또한, 버스바 및 게이트 구동 회로의 물리적 레이아웃은 대칭적이어야 하며, 이는 빠른 스위칭 전환 동안 균형 잡힌 전류 공유에 도움이 되는 동일한 임피던스를 보장합니다.
이것이 설계 선택에 미치는 영향
올바른 구성 요소를 선택하는 것은 해당 구성 요소의 특성을 시스템 목표에 맞추는 것입니다.
- 고전력 신뢰성이 주요 초점이라면: 안전한 병렬 작동을 보장하기 위해 V_CE(sat)에 대해 문서화된 평탄하거나 약간 양의 온도 계수를 가진 IGBT 모듈을 우선적으로 고려하십시오.
- 열 관리가 주요 초점이라면: 냉각 시스템이 적절한지 확인하기 위해 최대 예상 작동 온도에서 전도 손실의 약간 증가를 설계에 고려해야 합니다.
- 견고한 시스템 구축이 주요 초점이라면: IGBT의 특성에만 의존하지 마십시오. 게이트 드라이버 회로와 버스바 레이아웃이 대칭을 이루어 균형 잡힌 동적 및 정적 전류 공유를 촉진하는지 확인하십시오.
이러한 근본적인 속성을 이해하면 강력할 뿐만 아니라 본질적으로 안정적이고 신뢰할 수 있는 전력 전자 시스템을 설계할 수 있습니다.
요약 표:
| 특성 | IGBT 모듈에 대한 중요성 |
|---|---|
| 평탄/약간 양의 계수 | 자체 균형 전류 공유 메커니즘을 생성하여 안정적인 병렬 작동을 가능하게 합니다. |
| 열 폭주 방지 | 단일 장치가 과열되어 과도한 전류를 끌어당기는 것을 막아 치명적인 고장을 방지합니다. |
| 전도 손실에 미치는 영향 | 고온에서 손실을 약간 증가시킵니다. 안정성을 위한 필요한 트레이드오프입니다. |
| 설계 시 고려사항 | 계수와 함께 최적의 성능을 위해 대칭적인 레이아웃과 일치하는 장치가 필요합니다. |
